Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13VGS-10-275 предназначено для комплексной защиты однофазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно выполняет функции устройств Типа 1, 2 и 3, обеспечивая полномасштабную защиту — от отвода части прямого грозового тока на вводе в здание до финального ограничения перенапряжений у чувствительного оборудования. Это делает его ключевым элементом системы молниезащиты и защиты от перенапряжений (СМЗПП) для объектов любого уровня ответственности.

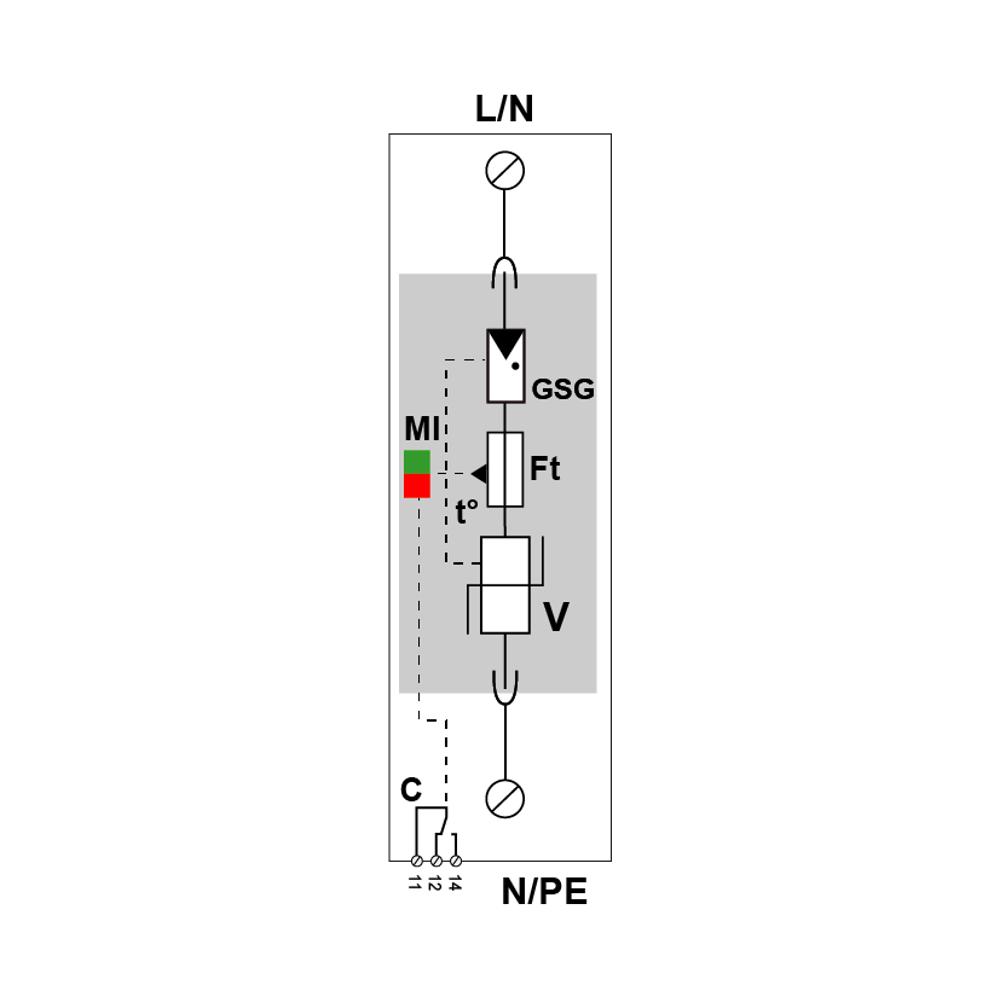

Устройство построено на уникальной VG™-технологии, которая объединяет в одном модуле мощный варистор (V) и мощный газовый разрядник (GSG). Такая гибридная схема обеспечивает максимальную энергоемкость и быстрое срабатывание. УЗИП предназначено для монтажа в распределительных щитах на симметричную DIN-рейку 35 мм и подключается по схеме (1+0) в сетях с системой заземления TN. Оно оптимизировано под условия кратковременного перенапряжения (TOV) и оснащено механизмом безопасного отключения при перегреве. Совместимость с внешними плавкими вставками и УЗО типа «S» гарантирует надежную работу в составе любой электроустановки.
Области применения
- Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
- Защита сетей электроснабжения объектов с системой внешней молниезащиты (тип 1).
- Распределительные щиты этажные и квартирные в качестве основной защиты (тип 1+2).
- Защита чувствительного электронного оборудования в телекоммуникационных и серверных центрах.
- Объекты инфраструктуры: насосные станции, системы уличного освещения, АЗС.
Ключевые особенности
- Тройная защита: Сочетает функции УЗИП Типа 1, 2 и 3 в одном устройстве (Iimp 12.5 кА, In 20 кА).
- VG™-технология: Гибридная схема на основе варистора и газового разрядника для высокой энергоемкости и быстрого ограничения.
- Съемные модули: Каждый полюс выполнен в виде сменного картриджа, что упрощает обслуживание и замену.
- Расширенная сигнализация: Встроенный механический индикатор (зеленый/красный) и опция дистанционной сигнализации через перекидной контакт.
- Устойчивость к TOV: Оптимизировано для выдерживания длительных кратковременных перенапряжений в сети.
Технические характеристики
- Артикул производителя: 821730221
- Тип УЗИП по ГОСТ/IEC: Тип 1+2+3
- Схема подключения: 1+0 (однополюсный)
- Макс. длительное рабочее напряжение Uc: 275 В переменного тока
- Уровень защиты Up: ≤ 1.5 кВ
- Номинальный ток разряда In (8/20 мкс): 20 кА
- Макс. ток разряда Imax (8/20 мкс): 50 кА
- Стойкость к импульсу молнии Iimp (10/350 мкс): 12.5 кА на полюс
- Удельная поглощаемая энергия W/R: 40 кДж/Ом
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Дистанционная сигнализация: Перекидной контакт, макс. 250 В / 0.5 A (AC) или 30 В / 3 A (DC)
- Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
- Соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
