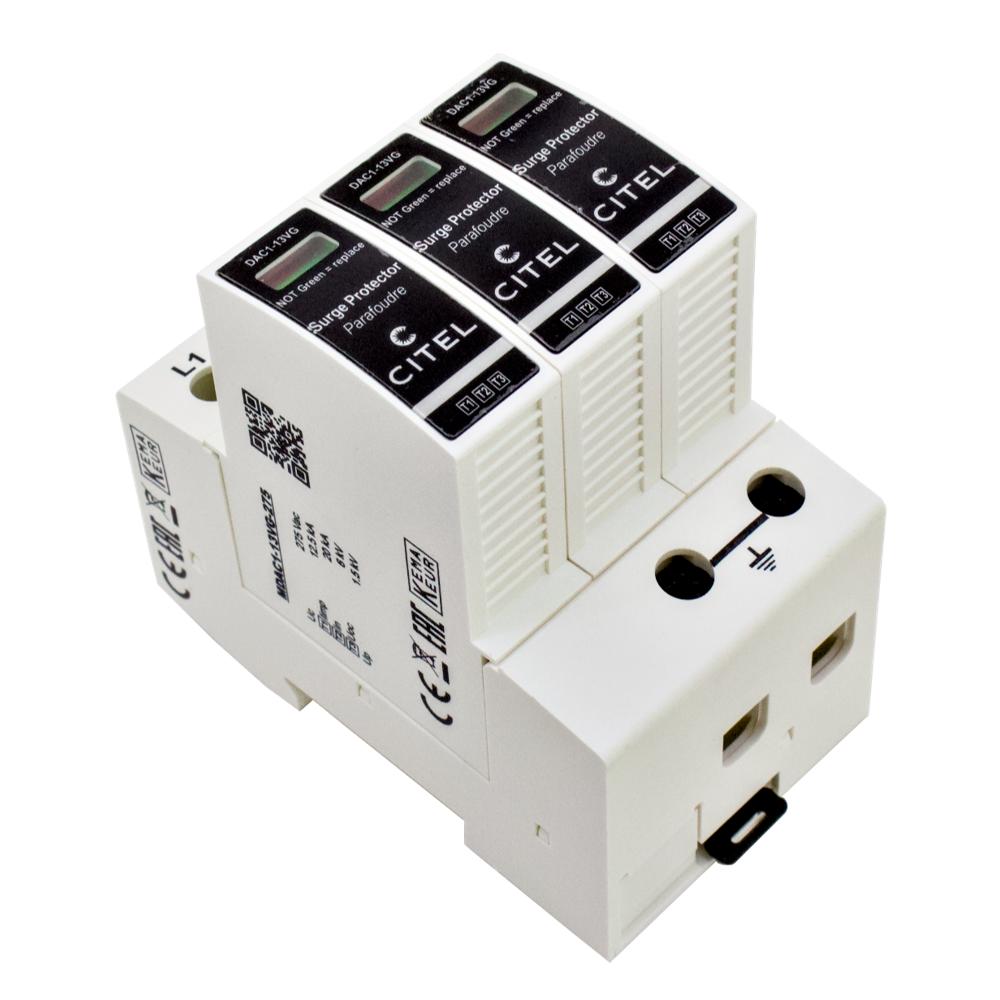

Устройство защиты от импульсных перенапряжений CITEL DAC1-13VG-30-275 (артикул 821730213) — это профессиональное трёхфазное УЗИП комбинированного типа 1+2+3, предназначенное для защиты электрооборудования и электроустановок от прямых ударов молнии, импульсных перенапряжений и коммутационных помех в сетях переменного тока 230/400 В. Устройство обеспечивает надёжное ограничение опасных перенапряжений на уровне 1,5 кВ, предотвращая повреждение чувствительного оборудования, выход из строя систем электроснабжения и возгорания, вызванные импульсными скачками напряжения. Благодаря комбинированной защите классов 1, 2 и 3 одно устройство решает полный спектр задач по защите от перенапряжений — от прямого разряда молнии до наведённых и коммутационных импульсов.
В основе работы УЗИП лежит фирменная технология VG™ (высокоэнергетический варистор в сочетании со специальной газовой трубкой и системой термического отключения), обеспечивающая эффективный отвод импульсных токов и оптимизированное поведение при временных перенапряжениях (TOV). Устройство выполнено по схеме 3+0 с конфигурацией нейтрали TNC и режимом защиты L/PE, рассчитано на номинальное напряжение 230/400 В и максимальное рабочее напряжение 275 В AC. УЗИП монтируется на симметричную DIN-рейку 35 мм (DIN 60715), подключается к сети винтовыми зажимами сечением 2,5–25 мм² и оснащено съёмными модулями, что упрощает обслуживание и замену выработавших ресурс элементов. Устройство совместимо с трёхфазными сетями переменного тока, имеет встроенный терморазмыкатель, оптимизировано под временные перенапряжения и может комплектоваться опцией дистанционной сигнализации (версия DAC1-13VGS-30-275 с выходом на перекидной контакт).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков, систем автоматизации и управления на производственных объектах
- Защита объектов с воздушным вводом линий электропередачи, подверженных прямым ударам молнии
- Защита телекоммуникационного, серверного и IT-оборудования в составе систем электроснабжения зданий
- Применение в жилых, коммерческих и административных зданиях для комплексной защиты от импульсных перенапряжений
Ключевые особенности
- Комбинированный тип защиты 1+2+3 — от прямого удара молнии до коммутационных помех
- Технология VG™ с высокоэнергетическим варистором, газовой трубкой и системой термического отключения
- Съёмные модули для быстрой замены без демонтажа корпуса (модуль замены MDAC1-13VG-275)
- Оптимизация под временные перенапряжения (TOV) — выдерживает 335 В AC в течение 5 сек и 440 В AC в течение 120 мин
- Визуальная индикация отключения — механический индикатор на каждом полюсе
- Возможность дистанционной сигнализации состояния (опция с перекидным контактом)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4
Технические характеристики
- Тип УЗИП (по IEC): 1+2+3
- Сеть: 230/400 В, 3-фазная; конфигурация нейтрали TNC
- Макс. AC рабочее напряжение L-N (Uc): 275 В AC
- Номинальный ток разряда In (15 × 8/20 мкс): 20 кА
- Макс. ток разряда Imax (8/20 мкс на полюс): 50 кА; суммарный Imax Total: 150 кА
- Импульсный ток на полюс Iimp (10/350 мкс): 12,5 кА; суммарный ток молнии Itotal: 37,5 кА
- Уровень защиты L/PE (при In): 1,5 кВ; остаточное напряжение при 5 кА: 0,7 кВ
- Испытание комбинированной волной (Class III, 1,2/50–8/20 мкс): Uoc 6 кВ
- Допустимый ток короткого замыкания Isccr: 50 000 А

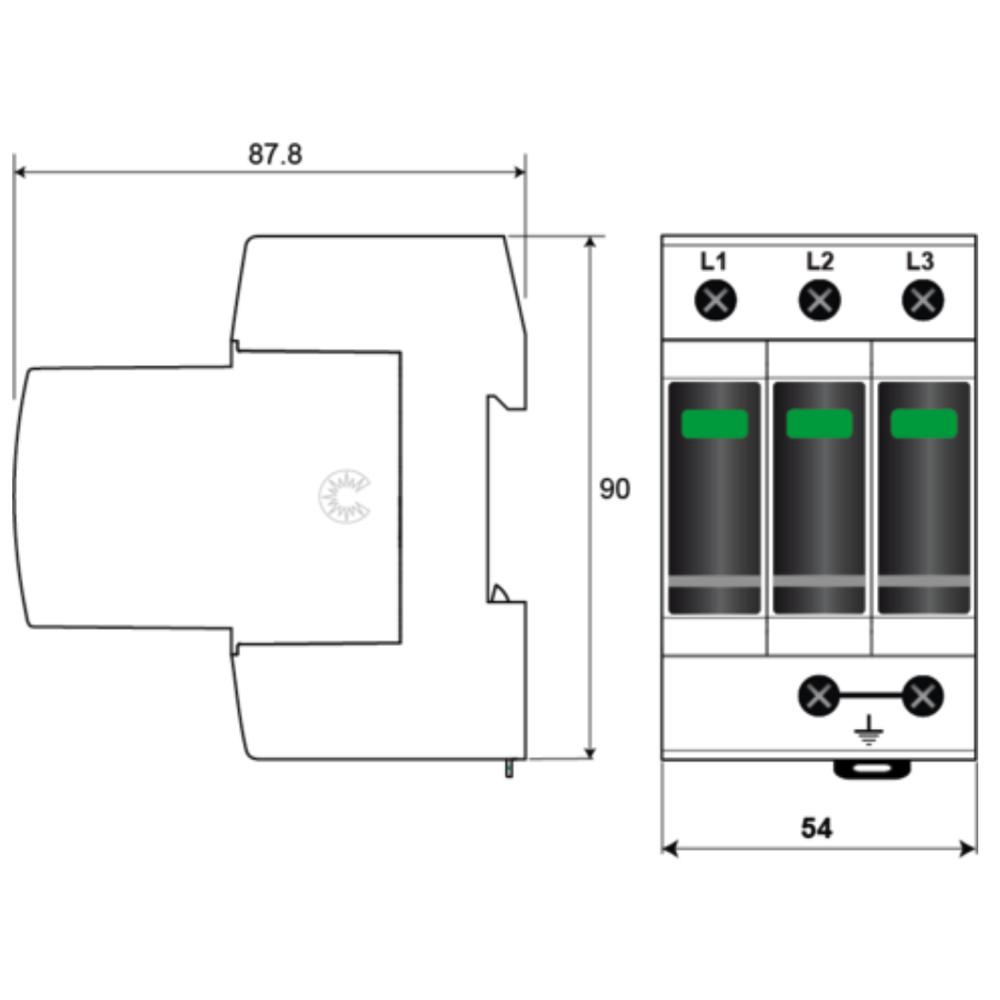

- Подключение: винтовые зажимы 2,5–25 мм²; монтаж на DIN-рейку 35 мм (DIN 60715)
- Материал корпуса: термопластик UL94-V0; степень защиты IP20; рабочая температура −40/+85 °C
- Сопряжённые устройства: предохранители gG 125–315 А, УЗО типа «S» или замедленного действия
- Стандарты и сертификация: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4; KEMA / EAC
