Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13S-40-320 (арт. 821710324) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель обеспечивает надежное отведение импульсных токов молнии (10/350 мкс) и ограничение перенапряжений на безопасном для оборудования уровне, что делает ее ключевым элементом системы внешней и внутренней молниезащиты.

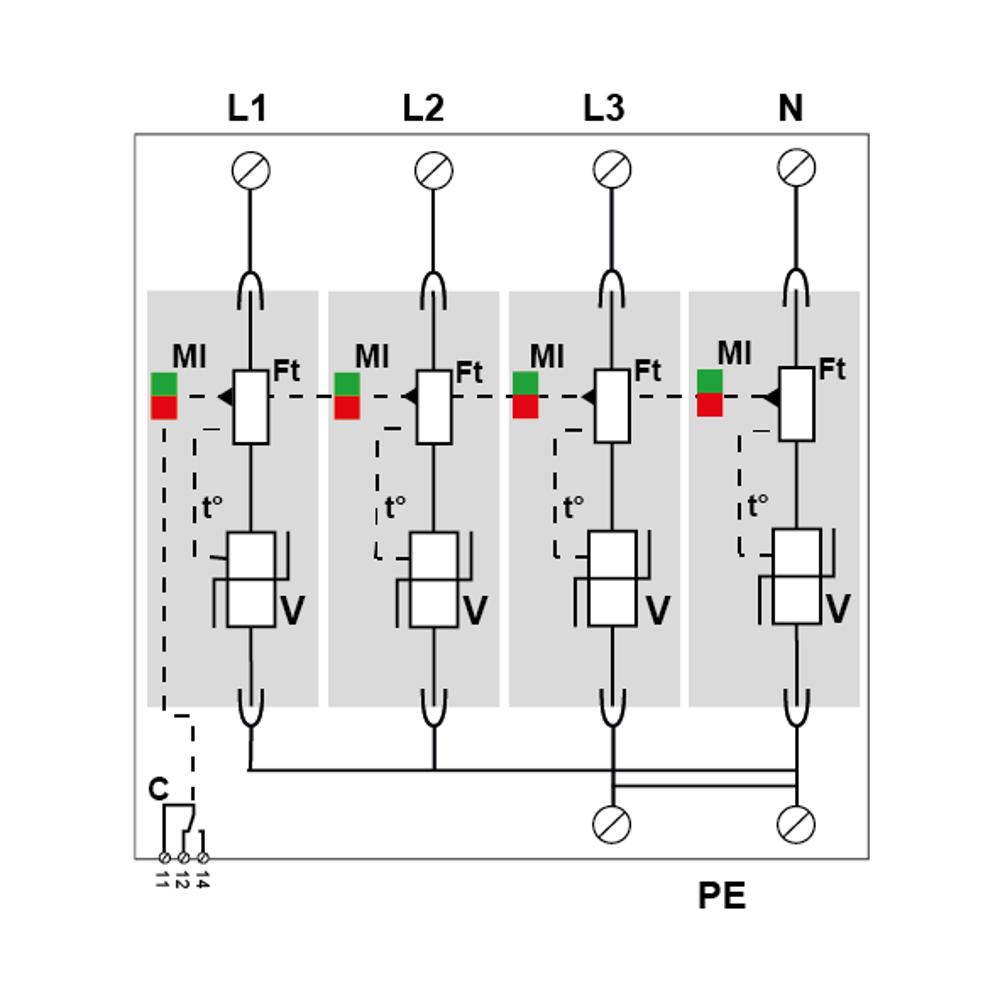

Устройство построено на мощных варисторных модулях (V) с технологией терморазмыкателя (t°) и индикатором отключения (Mi), обеспечивающим визуальный контроль состояния. Принцип работы основан на нелинейном сопротивлении варисторов: в нормальном режиме они имеют высокое сопротивление, а при возникновении импульса перенапряжения — мгновенно снижают его, шунтируя опасный ток на землю. УЗИП CITEL DAC1-13S-40-320 предназначен для установки на вводе в здание или на главном распределительном щите (ГРЩ) в системах электроснабжения с глухозаземленной нейтралью (система TN-S). Подключается по схеме 4+0 (три фазы L1, L2, L3 и нейтраль N — все полюса защищены относительно PE). Модель оснащена встроенным перекидным контактом для дистанционной сигнализации состояния (опция «S»), что позволяет интегрировать ее в системы автоматизации и диспетчеризации.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
- Обеспечение молниезащиты и защиты от перенапряжений в системах телекоммуникаций, серверных и центрах обработки данных (ЦОД).
- Применение в системах автоматизации, безопасности и пожарной сигнализации для защиты дорогостоящего оборудования.
- Установка в распределительных щитах торговых центров, больниц, школ и других объектов с высокими требованиями к бесперебойности электроснабжения.
- Использование в промышленных установках с трехфазным питанием 230/400 В и системой заземления TN-S.
Ключевые особенности
- Комбинированный тип 1+2: Сочетает в себе защиту от прямых ударов молнии (Iimp 12.5 кА на полюс) и от коммутационных перенапряжений (In 20 кА), что позволяет использовать его как единственное устройство защиты на вводе.
- Высокая пропускная способность: Суммарный ток молнии Iimp total достигает 50 кА, что гарантирует надежную защиту даже при мощных грозовых разрядах.
- Сменные модули: Каждый полюс (фаза) оснащен независимым сменным модулем, что упрощает и удешевляет обслуживание — при выходе из строя одного модуля не требуется замена всего устройства.
- Двойная индикация состояния: Механический индикатор (зеленый/красный) на корпусе для визуального контроля и встроенный перекидной контакт для дистанционной сигнализации о неисправности.
- Соответствие международным стандартам: Сертифицирован по IEC 61643-11, EN 61643-11, UL1449 ed.4 и ГОСТ Р 51992-2011, что подтверждает его высокое качество и безопасность.
Технические характеристики
- Тип УЗИП: 1+2 (комбинированный)
- Конфигурация сети: 4+0 (L1, L2, L3, N — PE)
- Система заземления: TN-S
- Максимальное рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Ток молнии (Iimp) 10/350 мкс на полюс: 12.5 кА
- Суммарный ток молнии (Iimp total): 50 кА
- Уровень защиты (Up) при In: 1.6 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Дистанционная сигнализация: Перекидной контакт (250 В / 0.5 A AC, 30 В / 3 A DC)
- Количество модулей (TE): 4 (4 полюса)
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
