Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13S-30-320 (арт. 821710323) представляет собой многополюсный ограничитель перенапряжений типа 1+2, предназначенный для установки на вводе в здание или на главном распределительном щите. Основная функция устройства — защита электрических сетей и подключенного оборудования от разрушительного воздействия прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Благодаря комбинированному типу 1+2, данный УЗИП способен рассеивать огромную энергию прямого разряда молнии (10/350 мкс) и одновременно обеспечивать высокую скорость срабатывания для защиты от наведенных импульсов (8/20 мкс).

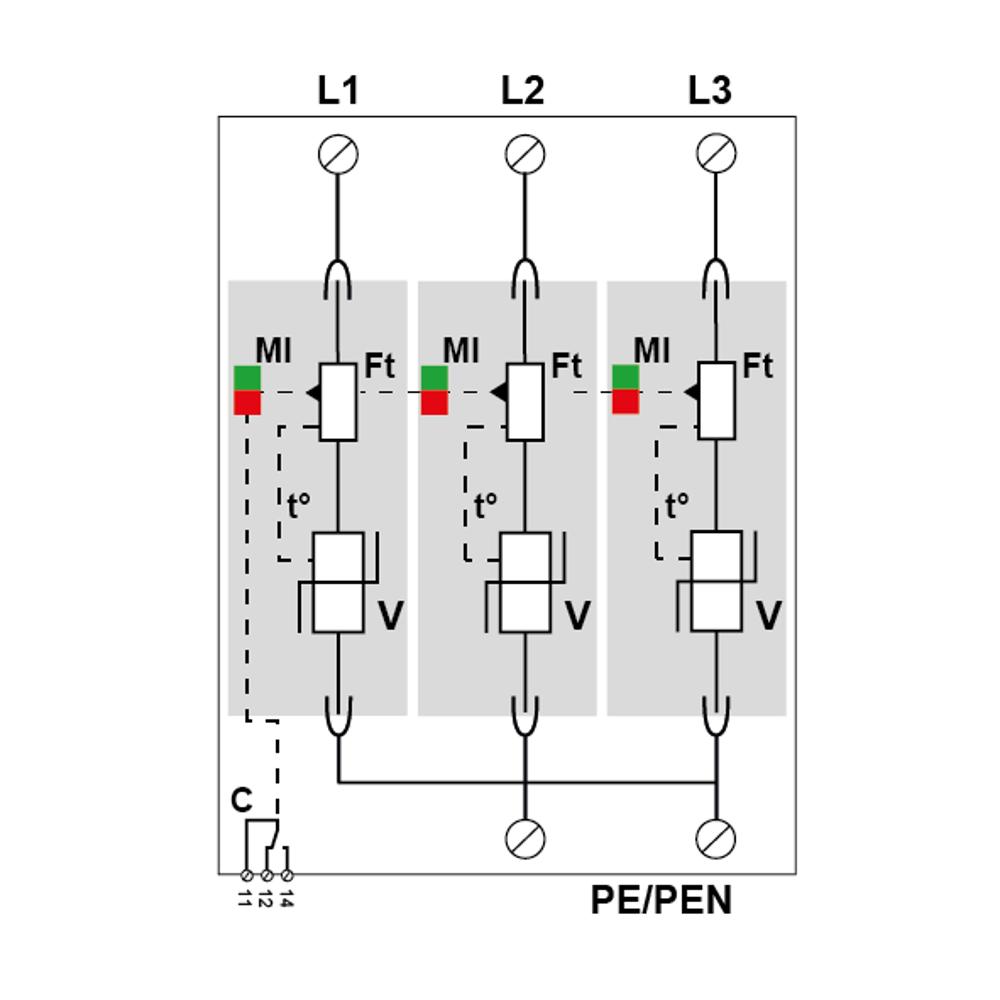

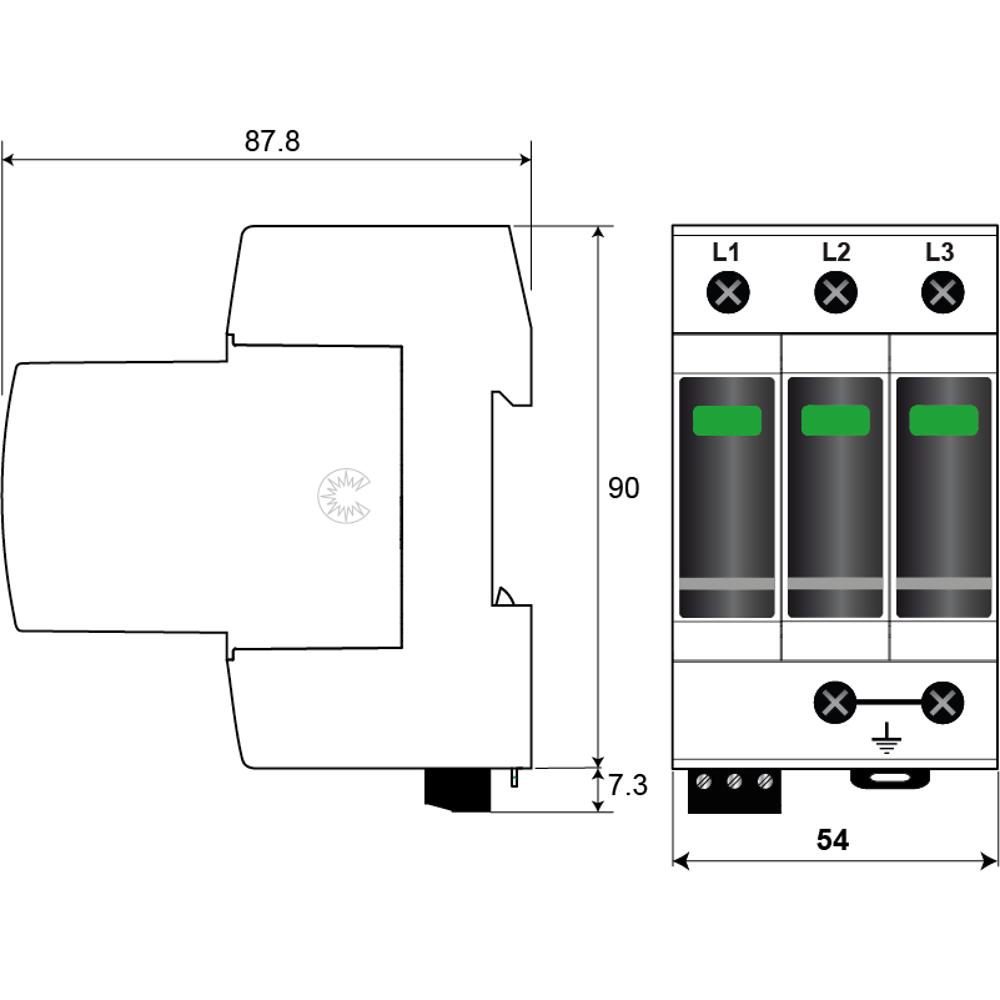

УЗИП CITEL DAC1-13S-30-320 построен по схеме 3+0 и предназначен для работы в трехфазных сетях с системой заземления TN-C. Устройство использует комбинированную технологию на основе мощных варисторов (V) и газовых разрядников (GSG), что обеспечивает высокую пропускную способность и низкий уровень защитного напряжения. Принцип работы основан на ограничении напряжения до безопасного уровня путем шунтирования импульсного тока на землю. Устройство оснащено внутренним терморазмыкателем (t°) для аварийного отключения при перегреве и механическим индикатором состояния (Mi) зеленого/красного цвета. Модель с индексом "S" дополнительно оснащена контактом дистанционной сигнализации (C) для передачи аварийного сигнала на пульт управления. Подключение осуществляется с помощью винтовых зажимов, рассчитанных на сечение провода до 25 мм² (35 мм² для негибкого провода). Устройство монтируется на стандартную DIN-рейку 35 мм и занимает 3 модуля (TE).

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
• Молниезащита и защита от импульсных перенапряжений в системах телекоммуникаций, базовых станциях и центрах обработки данных.
• Обеспечение бесперебойной работы критически важного оборудования в промышленности, энергетике и на транспорте.
• Установка в системах наружного освещения, светофорных объектах и рекламных конструкциях, подверженных прямым ударам молнии.
• Защита силовых цепей в системах альтернативной энергетики (солнечные электростанции, ветрогенераторы) на стороне переменного тока.

Ключевые особенности

• Тип 1+2: Комбинированная защита от прямых ударов молнии (Iimp 12,5 кА) и коммутационных перенапряжений (In 20 кА) в одном корпусе.
• Сменные модули: Каждый полюс выполнен в виде отдельного сменного модуля (арт. MDAC1-13-320), что упрощает обслуживание и замену без демонтажа всего устройства.
• Дистанционная сигнализация: Встроенный перекидной контакт (250 В / 0,5 А AC) позволяет интегрировать УЗИП в систему автоматизированного управления зданием (BMS) для удаленного мониторинга состояния.
• Высокая стойкость к токам КЗ: Устройство выдерживает ток короткого замыкания до 50 000 А (Isccr), что гарантирует безопасность даже при аварийных режимах работы сети.
• Широкий температурный диапазон: Работоспособность сохраняется при температурах от -40°C до +85°C, что позволяет использовать устройство в неотапливаемых помещениях и на открытом воздухе.

Технические характеристики

• Тип УЗИП: 1+2 (IEC 61643-11 / ГОСТ Р 51992-2011)
• Максимальное рабочее напряжение (Uc): 320 В AC
• Номинальный ток разряда (8/20 мкс) (In): 20 кА
• Ток молнии (10/350 мкс) на полюс (Iimp): 12,5 кА
• Суммарный ток молнии (Iimp total): 37,5 кА
• Уровень защиты (Up) при In: 1,6 кВ
• Максимальный ток разряда (8/20 мкс) (Imax): 50 кА
• Схема подключения: 3+0 (3 полюса, TN-C)
• Количество модулей (TE): 3
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Диапазон рабочих температур: -40°C ... +85°C
