Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13S-30-275 является ключевым элементом молниезащиты и защиты от коммутационных перенапряжений для трехфазных электрических сетей. Оно относится к комбинированному типу 1+2 (классы I+II по ГОСТ), что позволяет устанавливать его на вводе в здание для отвода токов прямой молнии (тип 1) и обеспечивать вторичную защиту от удаленных ударов и перенапряжений в сети (тип 2). Данная модель с конфигурацией (3+0) предназначена для защиты трех фаз в системах заземления TNC.

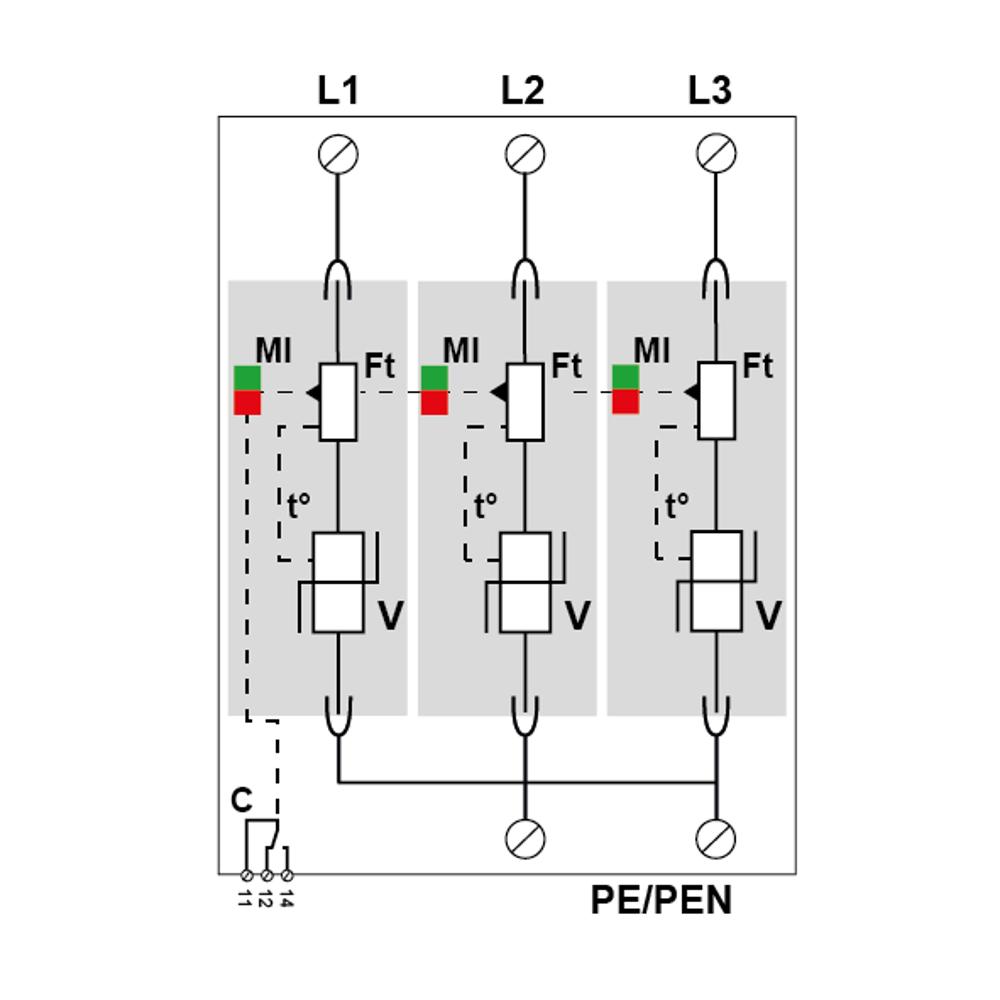

Устройство построено на основе мощных варисторов, обеспечивающих быстрое ограничение опасных импульсов. Каждый полюс выполнен в виде независимого сменного модуля, что упрощает обслуживание. Для безопасного отключения при перегрузке или конце срока службы модуль оснащен комбинированной системой защиты: внутренним терморазмыкателем и плавким предохранителем. УЗИП оснащено механическим индикатором состояния (зеленый/красный) и опциональной парой контактов для дистанционной сигнализации. Оно монтируется на симметричную DIN-рейку 35 мм и предназначено для работы в трехфазных сетях 230/400В с максимальным рабочим напряжением 275 В переменного тока.
Области применения
- Вводно-распределительные устройства (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
- Защита электрооборудования в трехфазных сетях с системой заземления TNC.
- Объекты с риском воздействия как прямых, так и удаленных грозовых разрядов.
- Комплексная молниезащита (в качестве УЗИП 1-й и 2-й ступени) на границе зон LPZ 0-1 / LPZ 1-2.
- Защита распределительных щитов, систем автоматизации и силового оборудования.
Ключевые особенности
- Комбинированная защита Тип 1+2: Одно устройство заменяет две ступени, обеспечивая защиту от токов молнии (10/350 мкс) и мощных импульсных перенапряжений (8/20 мкс).
- Сменные модули на каждую фазу: Возможность быстрой замены вышедшего из строя полюса без демонтажа всего устройства, что снижает затраты на обслуживание.
- Встроенная система безопасности: Двойная защита модуля (терморазмыкатель и плавкая вставка) гарантирует безопасное отключение от сети при перегрузке или термическом пробое.
- Визуальная и дистанционная индикация: Механический индикатор состояния на лицевой панели и перекидной контакт (опция) для подключения к системе диспетчеризации.
- Высокая стойкость: Импульсный ток молнии (Iimp) 12.5 кА на полюс и номинальный разрядный ток (In) 20 кА обеспечивают надежную работу в условиях сильных воздействий.
Технические характеристики
- Артикул производителя: 821710223
- Тип УЗИП по ГОСТ/IEC: Тип 1+2 (Класс I+II)
- Конфигурация сети: 3-фазная, система TNC (3+0)
- Максимальное рабочее напряжение Uc: 275 В переменного тока
- Уровень защиты Up: ≤ 1.3 кВ
- Импульсный ток молнии (10/350 мкс) Iimp: 12.5 кА (на полюс), 37.5 кА (суммарный)
- Номинальный разрядный ток (8/20 мкс) In: 20 кА (на полюс)
- Максимальный разрядный ток (8/20 мкс) Imax: 50 кА
- Удельная поглощаемая энергия W/R: 40 кДж/Ом
- Допустимый ток короткого замыкания Isccr: 50 000 A
- Индикация: Механическая (зеленый/красный), контакт дистанционной сигнализации (опция)
- Способ монтажа: DIN-рейка 35 мм (EN60715), занимает 3 модульных места (3 TE по EN 43880)
- Сечение подключаемого провода: 2.5 - 25 мм² (35 мм² для негибкого)
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
- Соответствие стандартам: IEC/EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
- Сертификация: EAC, KEMA
