Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13-40-440 является ключевым элементом комплексной молниезащиты и защиты от коммутационных перенапряжений для трехфазных сетей переменного тока. Это многополюсное устройство класса Тип 1+2 (комбинированное) предназначено для установки на вводе электрических установок, где оно способно выдерживать и отводить в землю мощные импульсные токи прямого удара молнии (10/350 мкс) и последующие вторичные перенапряжения (8/20 мкс), обеспечивая надежную защиту дорогостоящего электрооборудования.

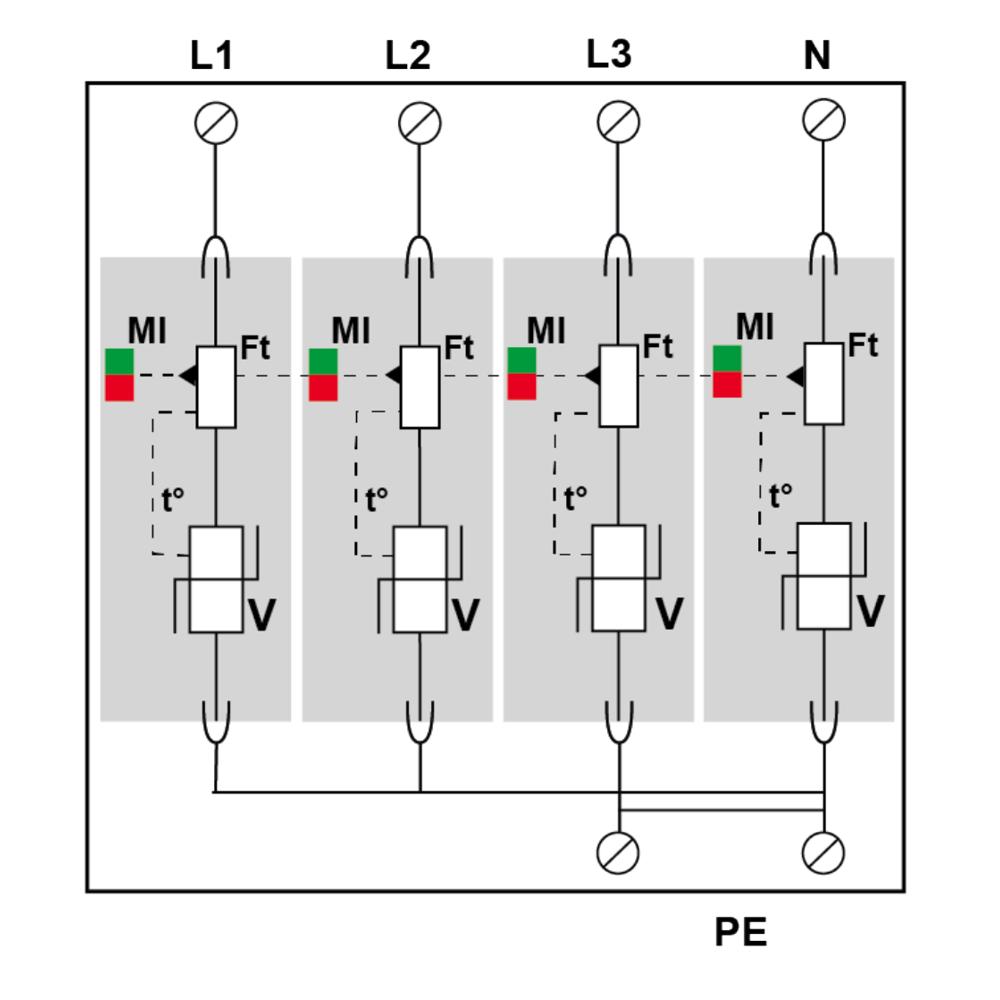

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), что обеспечивает высокую энергоемкость и быстрое срабатывание. Оно предназначено для работы в трехфазных четырехпроводных сетях 230/400 В с системой заземления TNS по схеме "4+0" (L1, L2, L3, N относительно PE). Каждый полюс выполнен в виде независимого сменного модуля, что упрощает обслуживание. УЗИП оснащено встроенной визуальной индикацией состояния (зеленый/красный), терморазмыкателем и плавким предохранителем для безопасного отключения в аварийном режиме, а также опциональным контактом для дистанционной сигнализации. Соответствие международным и российским стандартам гарантирует его эффективность и безопасность.
Области применения
- Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) зданий и промышленных объектов.
- Защита электроустановок в зданиях, оборудованных внешней системой молниезащиты (тип 1 по ГОСТ Р МЭК 62305).
- Промышленные предприятия, объекты инфраструктуры и телекоммуникаций с трехфазным питанием.
- Объекты с длинными вводными линиями, подверженными риску прямых и удаленных грозовых разрядов.
- В качестве первой ступени в каскадной схеме защиты в сочетании с УЗИП Типа 2.
Ключевые особенности
- Комбинированная защита Тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от индуцированных перенапряжений (8/20 мкс).
- Высокая стойкость к токам молнии: Импульсный ток Iimp 12.5 кА на полюс и 50 кА суммарно для всей модели.
- Конструкция со сменными модулями: Каждая фаза защищена независимым модулем, который можно легко заменить после срабатывания.
- Безопасность и индикация: Встроенный терморазмыкатель, плавкая вставка и механический индикатор состояния (зеленый/красный).
- Опция дистанционного контроля: Наличие перекидного контакта для подключения к системе сигнализации о состоянии устройства.
Технические характеристики
- Артикул производителя: 821710414
- Тип УЗИП: 1+2 (комбинированный)
- Схема подключения: 4+0 (L1, L2, L3, N)
- Номинальное напряжение сети: 230/400 В переменного тока
- Макс. рабочее напряжение Uc: 440 В перем. тока
- Уровень защиты Up: ≤ 1.7 кВ (L/PE, N/PE)
- Импульсный ток молнии (10/350 мкс) Iimp: 12.5 кА (на полюс)
- Суммарный импульсный ток Itotal: 50 кА
- Номинальный ток разряда (8/20 мкс) In: 20 кА
- Макс. ток разряда (8/20 мкс) Imax: 50 кА
- Удельная энергия W/R: 40 кДж/Ом
- Степень защиты корпуса: IP20
- Способ монтажа: На симметричную DIN-рейку 35 мм (4 модуля TE)
- Температура эксплуатации: от -40°C до +85°C
- Стандарты: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
- Сертификация: EAC, KEMA
