Ключевые особенности

  • Комбинированная защита Тип 1+2
  • Ток молнии 12.5 кА 10/350 мкс
  • Сменные модули на каждый полюс
  • Уровень защиты 1.3 кВ
  • Монтаж на DIN-рейку
  • Визуальный индикатор состояния
  • Соответствие ГОСТ и стандартам

Документация

УЗИП переменного тока серии DAC

Устройство защиты от импульсных перенапряжений УЗИП CITEL DAC1-13-40-275 (821710214)

Артикул: 821710214
Цена товара:
19 963 ₽
Общая цена:
19 963 ₽
Срок поставки: 3-5 недель

Опции

Защита УЗИП

Шинный соединитель

Сменная вставка для УЗИП

Клеммные адаптеры

Краткое описание
Многополюсное УЗИП класса Тип 1+2 для комплексной защиты трехфазных сетей 230/400В от прямых и непрямых ударов молнии. Схема 4+0 для системы TNS, объединяет мощные варисторы и газовые разрядники. Высокие характеристики: Iimp 12.5 кА (10/350 мкс), In 20 кА (8/20 мкс). Модульная конструкция со сменными картриджами, индикацией состояния и защитным терморазмыкателем. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DAC1-13-40-275 представляет собой многополюсное устройство класса Тип 1+2, предназначенное для комплексной защиты трехфазных электрических сетей 230/400 В от разрушительных последствий прямых и непрямых ударов молнии, а также коммутационных перенапряжений. Оно устанавливается на вводе электроустановки, выполняя роль первой и второй ступени защиты, и эффективно ограничивает опасные импульсные перенапряжения, предотвращая выход из строя дорогостоящего электрооборудования.

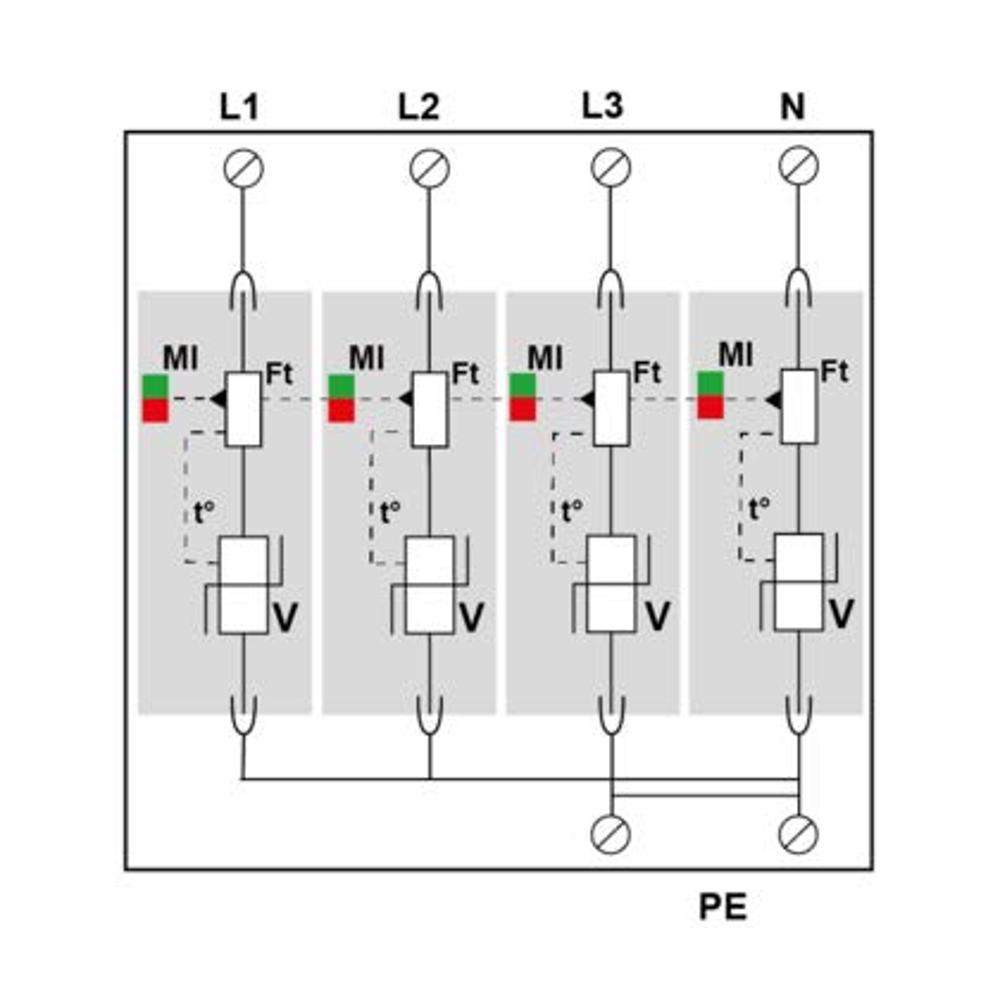

Устройство построено по схеме (4+0) для систем заземления типа TNS и объединяет в себе мощные варисторы (V) и газовые разрядники (GSG). При возникновении импульса перенапряжения защитные элементы мгновенно срабатывают, отводя опасную энергию на землю и ограничивая напряжение до безопасного уровня (Up). Каждый полюс выполнен в виде сменного модуля, что упрощает обслуживание. УЗИП оснащен визуальным индикатором состояния (зеленый/красный), внутренним терморазмыкателем и плавким предохранителем для безопасного отключения в аварийном режиме. Оно монтируется на симметричную DIN-рейку 35 мм и соответствует международным и российским стандартам безопасности.

Области применения

  • Вводно-распределительные устройства (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
  • Защита электрооборудования в телекоммуникационных и серверных центрах.
  • Системы автоматизации и управления технологическими процессами на производстве.
  • Электроустановки с трехфазной сетью 230/400 В с системой заземления TNS.
  • Объекты, требующие защиты от импульсов, соответствующих волнам 10/350 мкс (прямой удар молнии) и 8/20 мкс (непрямой удар).

Ключевые особенности

  • Комбинированная защита Тип 1+2: Обеспечивает защиту как от прямых ударов молнии (Тип 1), так и от удаленных разрядов и коммутационных перенапряжений (Тип 2).
  • Модульная конструкция: Сменные защитные модули для каждой фазы позволяют быстро и экономично заменять вышедший из строя элемент без демонтажа всего устройства.
  • Высокая стойкость к токам: Импульсный ток молнии (Iimp) 12.5 кА на полюс (форма волны 10/350 мкс) и номинальный разрядный ток (In) 20 кА (8/20 мкс).
  • Надежная индикация и защита: Встроенный механический индикатор состояния, терморазмыкатель и плавкая вставка для безопасного отключения.
  • Опция дистанционной сигнализации: Возможность подключения контакта (C) для удаленного оповещения о состоянии УЗИП (модели с суффиксом "S").

Технические характеристики

  • Артикул производителя: 821710214
  • Тип УЗИП: 1+2 (комбинированный)
  • Схема подключения: 4+0 (четыре полюса: L1, L2, L3, N)
  • Система заземления: TNS
  • Макс. рабочее напряжение (Uc): 275 В перем. тока
  • Уровень защиты (Up): ≤ 1.3 кВ
  • Импульсный ток молнии (10/350 мкс) Iimp: 12.5 кА (на полюс)
  • Суммарный импульсный ток Itotal: 50 кА
  • Номинальный разрядный ток (8/20 мкс) In: 20 кА
  • Макс. разрядный ток (8/20 мкс) Imax: 50 кА
  • Удельная энергия (W/R): 40 кДж/Ом
  • Способ монтажа: DIN-рейка 35 мм (4 модуля шириной, 4 TE)
  • Сечение подключаемого провода: 2.5–25 мм² (35 мм² для негибкого)
  • Степень защиты корпуса (IP): IP20
  • Стандарты: IEC/EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
  • Сертификация: EAC, KEMA

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления TNS
Uc AC, макс. рабочее напр., В 275
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Up L/N, напряжение защиты, кВ 1.3
Допустимый ток короткого замыкания, Isccr, А 50000
Механические характеристики
Высота, мм 90
Глубина, мм 87.8
Ширина, мм 72
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
