Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13-31-275 предназначено для комплексной защиты электрооборудования в трехфазных сетях переменного тока 230/400 В от разрушительного воздействия перенапряжений. Это устройство класса Тип 1+2 (B+C) выполняет ключевую функцию: оно эффективно ограничивает как мощные импульсные токи от прямых и близких ударов молнии (Тип 1), так и перенапряжения, возникающие в результате коммутационных процессов в сети или удаленных грозовых разрядов (Тип 2). Его основная задача — обеспечить надежный барьер, отводя опасную импульсную энергию на землю и предотвращая выход из строя дорогостоящего электронного и электрического оборудования.

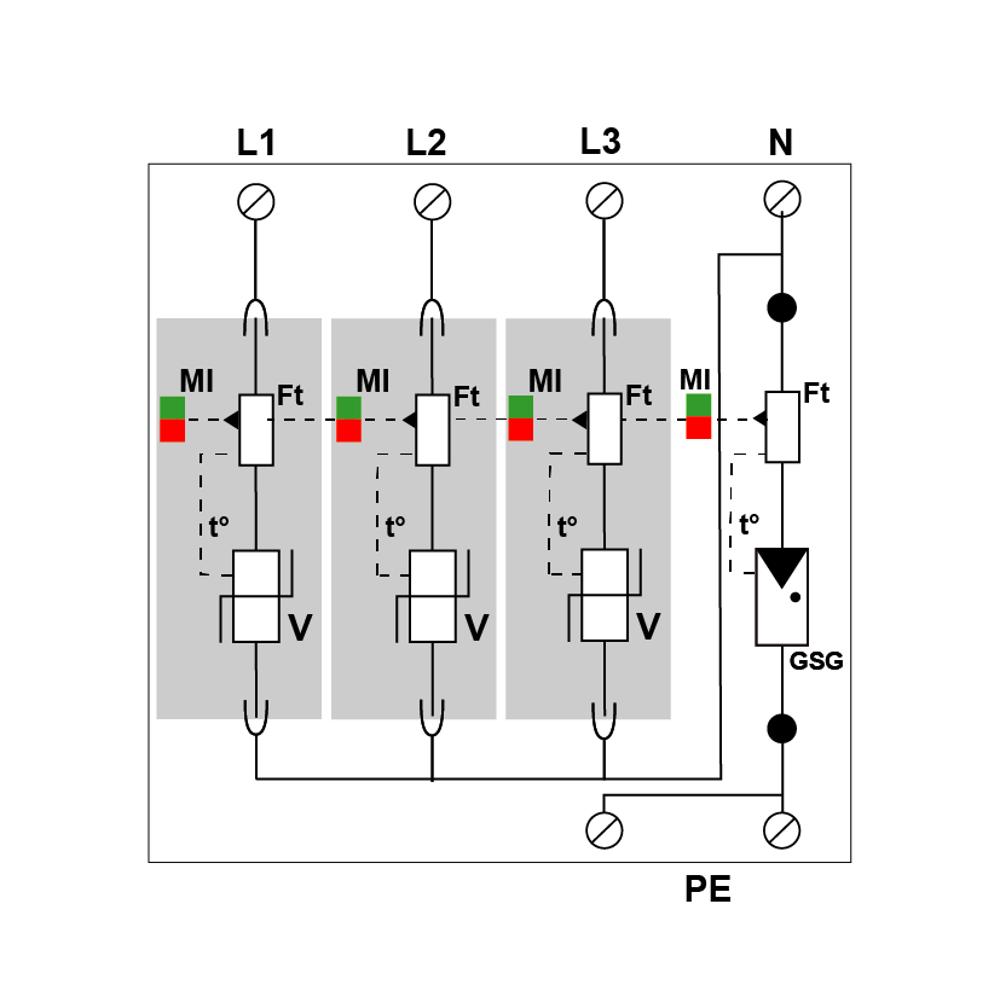

УЗИП построено на гибридной технологии, комбинирующей мощные варисторы (V) и газовые разрядники (GSG). Модель DAC1-13-31-275 имеет конфигурацию 3+1, что оптимально для систем заземления TT и TN-S. В этой схеме три полюса обеспечивают защиту между каждой фазой и нейтралью (L-N), а четвертый полюс защищает цепь между нейтралью и землей (N-PE). Каждый защитный модуль на фазу является сменным и оснащен собственной системой индикации и тепловой защиты. Устройство рассчитано на длительную работу в составе главного распределительного щита (ГРЩ) или вводно-распределительного устройства (ВРУ), выступая первой линией обороны электроустановки здания.

Области применения

• Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) жилых, коммерческих и промышленных зданий.
• Защита систем бесперебойного питания (ИБП), промышленных контроллеров и сложного электронного оборудования.
• Электроустановки с трехфазным питанием 230/400 В в системах заземления TT и TN-S.
• Объекты с повышенным уровнем грозовой опасности или протяженными воздушными линиями ввода.
• Телекоммуникационные узлы, серверные комнаты и центры обработки данных.
• Медицинские учреждения для защиты критически важного оборудования.
• Промышленные предприятия для обеспечения бесперебойной работы станков, приводов и систем автоматизации.

Ключевые особенности

• Комбинированная защита Тип 1+2 (B+C): Обеспечивает защиту как от прямых ударов молнии, так и от коммутационных перенапряжений в одном устройстве.
• Высокая стойкость к токам молнии: Импульсный ток 10/350 мкс (I_imp) — 12.5 кА на полюс, что подтверждает надежность при прямых грозовых воздействиях.
• Конфигурация 3+1: Оптимальная схема для трехфазных сетей 230/400В с системами заземления TT и TN-S, обеспечивающая защиту по цепям L-N и N-PE.
• Сменные защитные модули: Каждый фазный модуль может быть заменен отдельно в случае износа или срабатывания, что упрощает обслуживание и снижает эксплуатационные расходы.
• Встроенная индикация и защита: Каждый полюс имеет механический индикатор состояния (зеленый/красный), терморазмыкатель и плавкий предохранитель для безопасного отключения от сети при критическом перегреве.
• Полное соответствие стандартам: Сертифицировано согласно IEC/EN 61643-11, UL 1449 ed.4 и ГОСТ Р 51992-2011 (EAC), гарантируя безопасность и качество.

Технические характеристики

• Артикул (P/N): 821710234
• Тип УЗИП по ГОСТ/IEC: Тип 1+2 (Комбинированный)
• Конфигурация сети: 230/400 В, 3-фазная + N (нейтраль)
• Конфигурация защиты: 3+1 (TT, TN-S)
• Макс. длит. рабочее напряжение U_c: 275 В перем. тока
• Уровень защиты Up: ≤ 1.3 кВ (L-N), ≤ 1.5 кВ (N-PE)
• Номинальный разрядный ток I_n (8/20 мкс): 20 кА
• Импульсный ток молнии I_imp (10/350 мкс): 12.5 кА на полюс
• Макс. разрядный ток I_max (8/20 мкс): 50 кА
• Сопровождающий ток I_f: Отсутствует
• Ток утечки: < 1 мА
• Сечение подключаемых проводников: 2.5 - 25 мм² (35 мм² для жесткого)
• Монтаж: На симметричную DIN-рейку 35 мм (EN 60715)
• Занимаемое место (TE): 4 модуля по стандарту DIN 43880
• Степень защиты корпуса: IP20
• Рабочий температурный диапазон: от -40°C до +85°C
• Материал корпуса: Термопласт UL94-V0
