Устройство защиты от импульсных перенапряжений CITEL DAC1-13-30-275 (арт. 821710213) представляет собой трехполюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для установки на вводе в здание или на главном распределительном щите. Основная функция устройства — защита электрооборудования от разрушительного воздействия прямых и косвенных ударов молнии, а также от коммутационных перенапряжений в сети переменного тока. Благодаря способности отводить ток молнии с формой волны 10/350 мкс, данный УЗИП обеспечивает надежную первую ступень защиты для систем электроснабжения зданий.

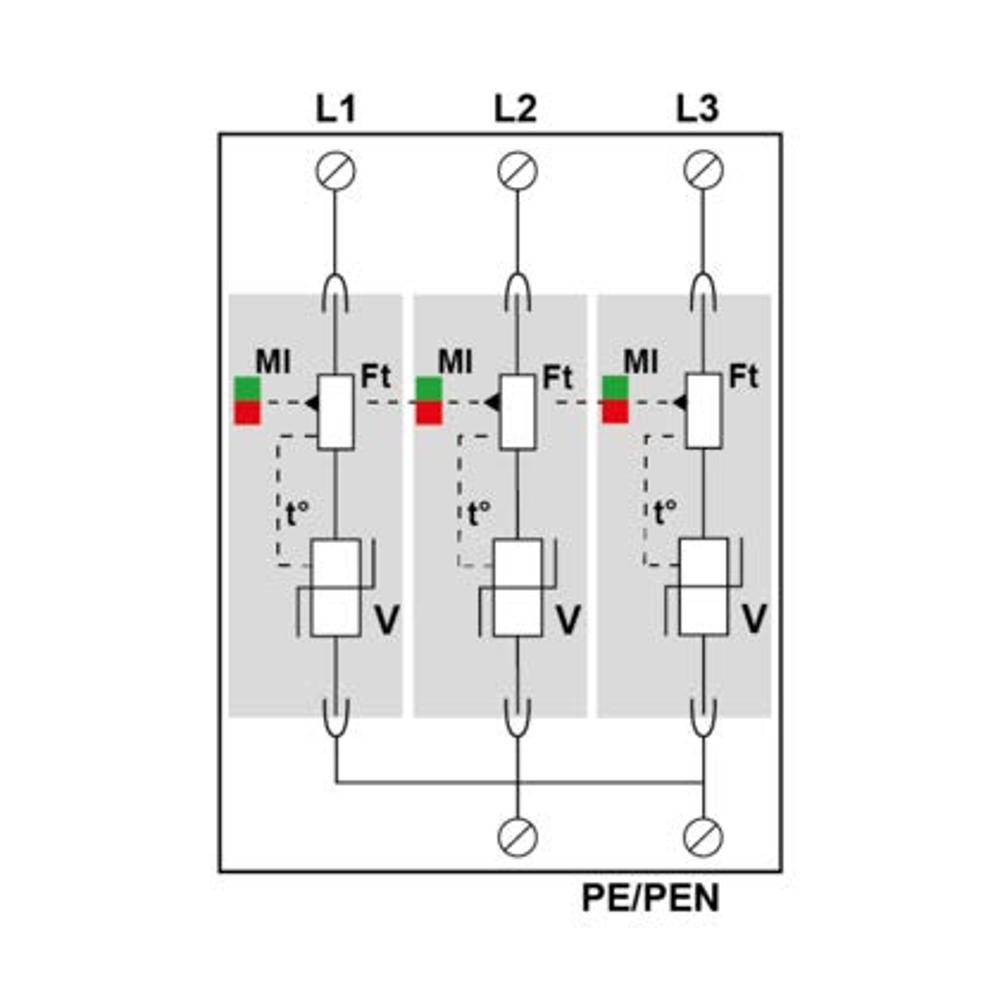

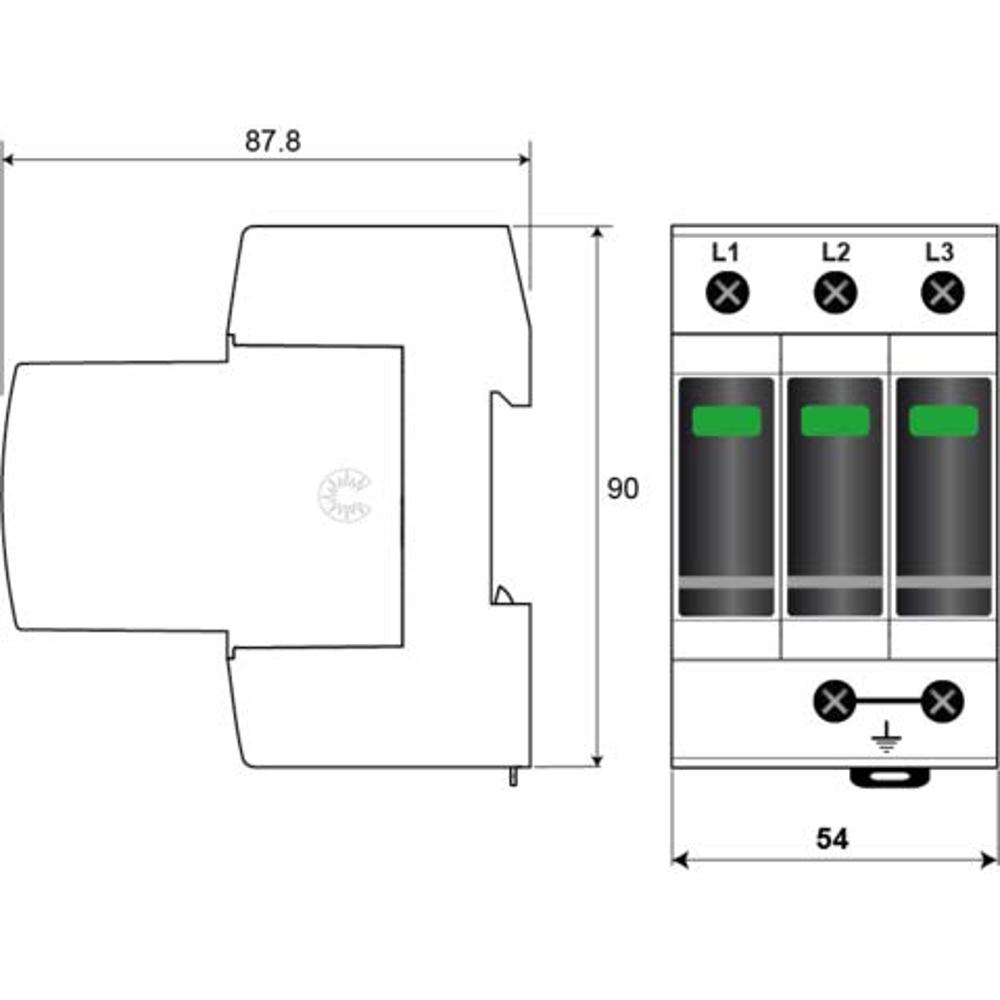

Устройство построено на базе мощных варисторов (V), обеспечивающих высокую энергетическую стойкость и низкий уровень защитного напряжения. Принцип работы основан на ограничении перенапряжения до безопасного для подключенного оборудования уровня (Up=1.3 кВ) путем шунтирования избыточной энергии на землю. УЗИП CITEL DAC1-13-30-275 предназначен для работы в трехфазных сетях 230/400 В с системой заземления TN-C (схема подключения 3+0). Подключение к сети осуществляется через винтовые зажимы, рассчитанные на сечение проводника до 25 мм² (до 35 мм² для негибкого провода). Устройство монтируется на стандартную DIN-рейку (35 мм) и занимает 3 модульных позиции (3 TE).

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
• Применение в системах молниезащиты зданий и сооружений в качестве первой ступени (Тип 1) согласно стандартам IEC 61643-11 и ГОСТ Р 51992-2011.
• Защита оборудования в сетях с системой заземления TN-C, где не требуется отдельный защитный проводник N/PE.
• Использование в промышленных объектах, телекоммуникационных центрах и на объектах инфраструктуры для защиты дорогостоящего электронного оборудования.
• Установка в местах с высокими требованиями к надежности электроснабжения, где необходим низкий уровень защитного напряжения (Up=1.3 кВ).

Ключевые особенности

• Комбинированный тип 1+2: Сочетает защиту от прямых ударов молнии (Iimp 12.5 кА) и от коммутационных перенапряжений (In 20 кА) в одном корпусе.
• Сменные модули: Каждый полюс оснащен индивидуальным сменным модулем (запасная часть MDAC1-13-275), что упрощает обслуживание и восстановление после срабатывания.
• Визуальная индикация: Механический индикатор состояния (зеленый/красный) позволяет быстро оценить работоспособность устройства без специальных приборов.
• Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) составляет 50 кА, что гарантирует безопасную работу даже в сетях с высокими токами КЗ.
• Встроенная термозащита: Внутренний терморазмыкатель (t°) обеспечивает автоматическое отключение модуля при его перегреве или выходе из строя, предотвращая аварийные ситуации.

Технические характеристики

• Тип УЗИП: Тип 1+2 (IEC 61643-11 / ГОСТ Р 51992-2011)
• Конфигурация сети: 3+0 (3 полюса, TN-C)
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Ток молнии на полюс (Iimp): 12.5 кА (10/350 мкс)
• Суммарный ток молнии (Itotal): 37.5 кА (10/350 мкс)
• Уровень защиты (Up): 1.3 кВ
• Допустимый ток короткого замыкания (Isccr): 50 000 A
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Количество модулей (TE): 3
• Тип подключения: Винтовые зажимы (2.5 - 25 мм² / 35 мм² негибкий)
