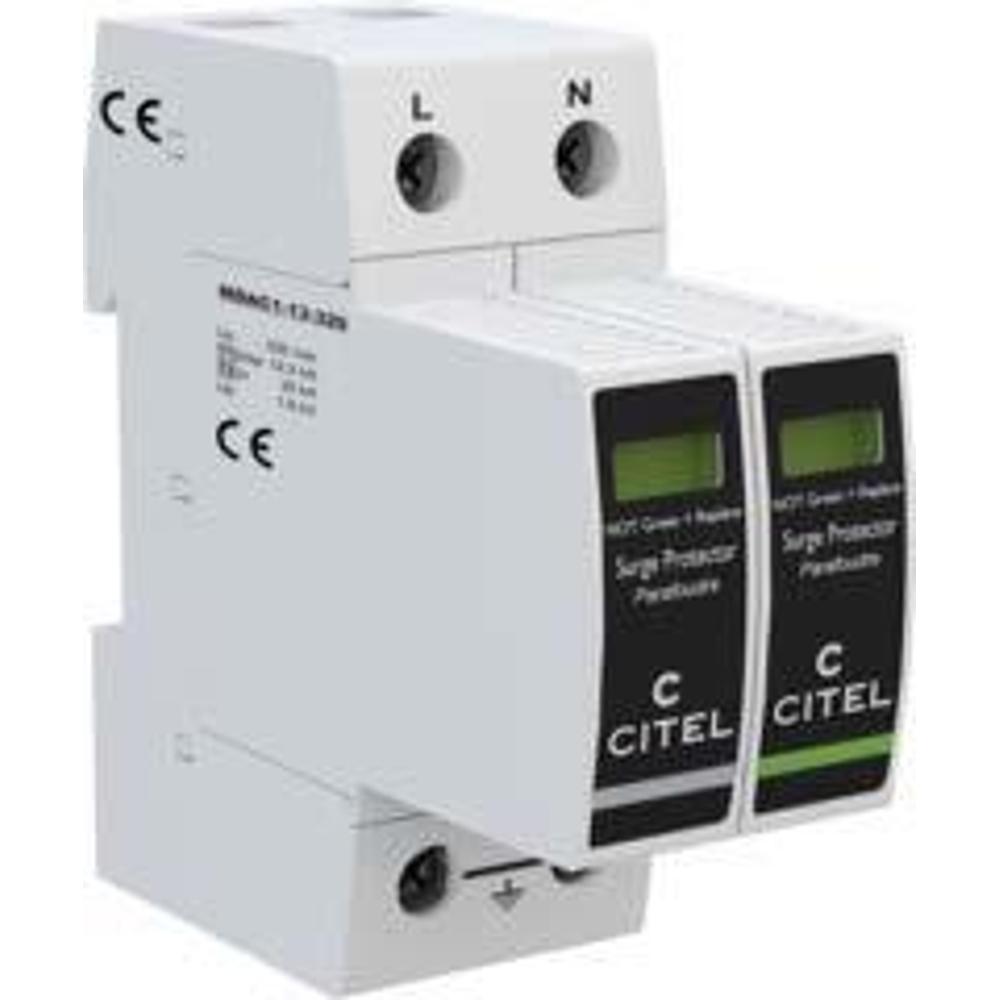

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13-11-440 (арт. 821710432) представляет собой комбинированный ограничитель перенапряжений Типа 1+2, предназначенный для защиты электроустановок зданий от разрушительного воздействия грозовых разрядов (прямых и индуктированных) и коммутационных импульсов. Данная модель является двухполюсным устройством, выполненным по схеме «1+1» (фаза-нейтраль и нейтраль-земля), что обеспечивает надежную защиту однофазных сетей в системах заземления TT и TN. Благодаря способности отводить ток молнии Iimp до 12,5 кА на полюс (суммарно 25 кА) и номинальному току разряда In 20 кА, это устройство является идеальным решением для установки на вводе в здание (на границе зон 0А-1) в соответствии с современными стандартами молниезащиты.
УЗИП серии DAC1-13 построено на мощных варисторных элементах (V) и газовых разрядниках (GSG), обеспечивающих высокую энергетическую стойкость и низкий уровень защитного напряжения. Принцип работы основан на ограничении перенапряжения до безопасного для оборудования уровня (Up ≤ 1,7 кВ) за счет шунтирования импульсного тока. Устройство оснащено внутренним терморазмыкателем для защиты от перегрева при длительном перенапряжении (TOV) и механическим индикатором состояния (зеленый/красный) для визуального контроля. Подключение осуществляется через винтовые зажимы, рассчитанные на сечение проводника до 25 мм² (35 мм² для негибкого провода). Модель DAC1-13-11-440 рассчитана на максимальное рабочее напряжение Uc 440 В AC, что позволяет использовать ее в сетях с напряжением 230/400 В. Устройство монтируется на стандартную DIN-рейку (35 мм) и занимает 2 модуля (2 TE).
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
- Защита однофазных потребителей в системах электроснабжения с глухозаземленной нейтралью (TN) и с глухозаземленной нейтралью с раздельным заземлением (TT).
- Объекты, оснащенные внешней молниезащитой (системой молниеприемников и токоотводов).
- Щиты учета электроэнергии и распределительные пункты на вводе в здание.
- Защита критически важного оборудования: серверных, телекоммуникационных узлов, систем безопасности и автоматики.
Ключевые особенности
- Тип 1+2: Сочетает функции защиты от прямого удара молнии (10/350 мкс) и от коммутационных перенапряжений (8/20 мкс).
- Высокая пропускная способность: Iimp = 12,5 кА на полюс, Imax = 50 кА, Isccr = 50 кА.
- Сменные модули: Конструкция предусматривает замену варисторных модулей (арт. MDAC1-13-440) без демонтажа корпуса.
- Визуальная индикация: Механический индикатор (зеленый/красный) наглядно сигнализирует о состоянии защиты.
- Высокое рабочее напряжение: Uc = 440 В AC, что обеспечивает устойчивость к временным перенапряжениям (TOV) в сетях с повышенным напряжением.
Технические характеристики
- Тип УЗИП: Тип 1 + Тип 2 (согласно IEC 61643-11)
- Схема подключения: 1+1 (L-N / N-PE)
- Количество полюсов: 2
- Максимальное рабочее напряжение (Uc): 440 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Ток молнии (Iimp) 10/350 мкс на полюс: 12,5 кА
- Суммарный ток молнии (Iimp total): 25 кА
- Уровень защиты (Up) при In: ≤ 1,7 кВ
- Уровень защиты (Up) при 5 кА: ≤ 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик, класс горючести UL94-V0
- Сечение подключаемых проводников: 2,5 - 25 мм² (35 мм² негибкий)
- Габаритная ширина: 2 модуля (2 TE) по EN 43880
- Артикул: 821710432
