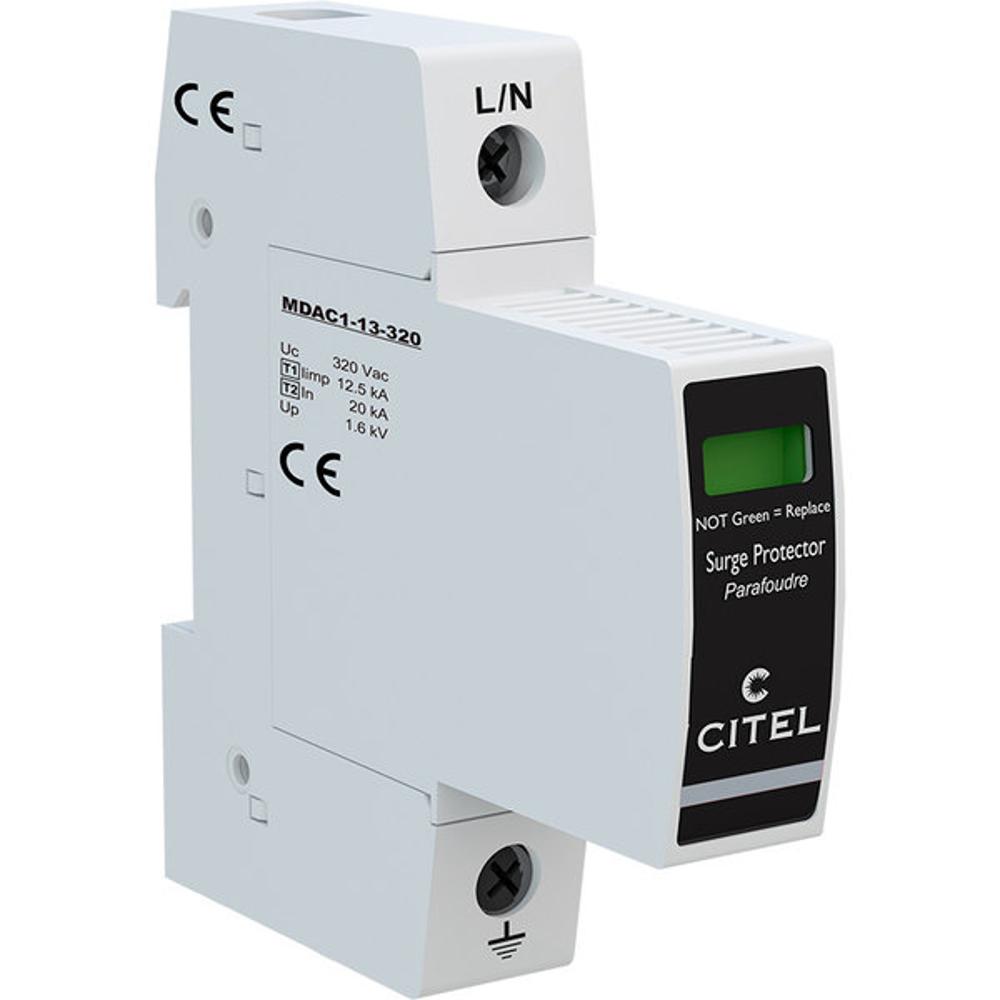

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13-10-320 предназначено для комплексной защиты электрических установок и оборудования от разрушительных последствий грозовых и коммутационных перенапряжений. Данная модель сочетает в себе функции УЗИП Типа 1 (защита от прямых ударов молнии) и Типа 2 (защита от удаленных разрядов и коммутационных перенапряжений), обеспечивая надежный барьер на вводе электроустановки. С его помощью можно предотвратить выход из строя дорогостоящей электроники, автоматики и силового оборудования, минимизировав риски пожара и простоев.

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), что позволяет ему эффективно поглощать и отводить импульсные токи высокой энергии. Оно предназначено для работы в однофазных сетях переменного тока с конфигурацией (1+0) и максимальным длительным рабочим напряжением 320 В. Модуль монтируется на симметричную DIN-рейку 35 мм и оснащен механическим индикатором состояния (зеленый/красный), а также возможностью опционального подключения дистанционной сигнализации. УЗИП соответствует международным стандартам безопасности и может использоваться в различных схемах заземления.

Области применения

• Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
• Защита главных распределительных щитов (ГРЩ) и этажных распределительных щитков.
• Обеспечение безопасности чувствительного электронного оборудования: серверов, систем управления, телекоммуникационных шкафов.
• Защита систем промышленной автоматизации (АСУ ТП) и силовых приводов на производстве.
• Установка в качестве первой и второй ступени защиты в комплексной системе молниезащиты.

Ключевые особенности

• Комбинированная защита Тип 1+2: Способен выдерживать импульсный ток молнии 10/350 мкс (Iimp) и многократные разряды 8/20 мкс (In).
• Сменные модули: Каждая фаза защищена независимым съемным модулем, что упрощает обслуживание и замену.
• Визуальная и дистанционная индикация: Имеет механический индикатор состояния, а также опциональный перекидной контакт (C) для подключения внешней сигнализации.
• Встроенная защита от перегрева: Оснащен терморазмыкателем и плавким предохранителем для безопасного отключения в аварийном режиме.
• Сертификация по международным стандартам: Соответствует EN/IEC 61643-11, UL1449 ed.4 и ГОСТ Р 51992-2011.

Технические характеристики

• Артикул производителя: 821710311
• Тип УЗИП: 1 + 2 (комбинированный)
• Конфигурация: 1+0 (однополюсный)
• Макс. рабочее напряжение (Uc): 320 В переменного тока
• Импульсный ток молнии (10/350 мкс) Iimp: 12.5 кА на полюс
• Номинальный ток разряда (8/20 мкс) In: 20 кА
• Максимальный ток разряда (8/20 мкс) Imax: 50 кА
• Уровень защиты Up: ≤ 1.6 кВ
• Допустимый ток короткого замыкания (Isccr): 50 000 A
• Способ монтажа: DIN-рейка 35 мм (1TE по EN 43880)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
