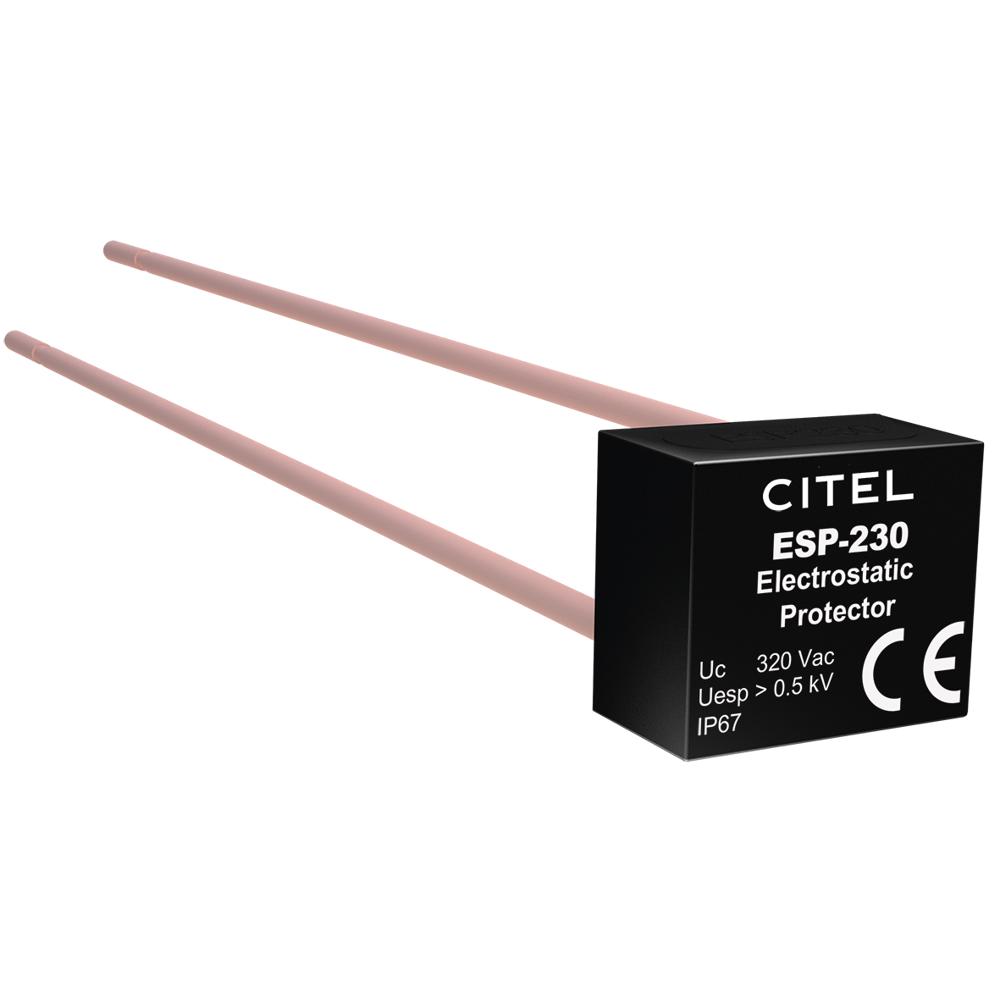

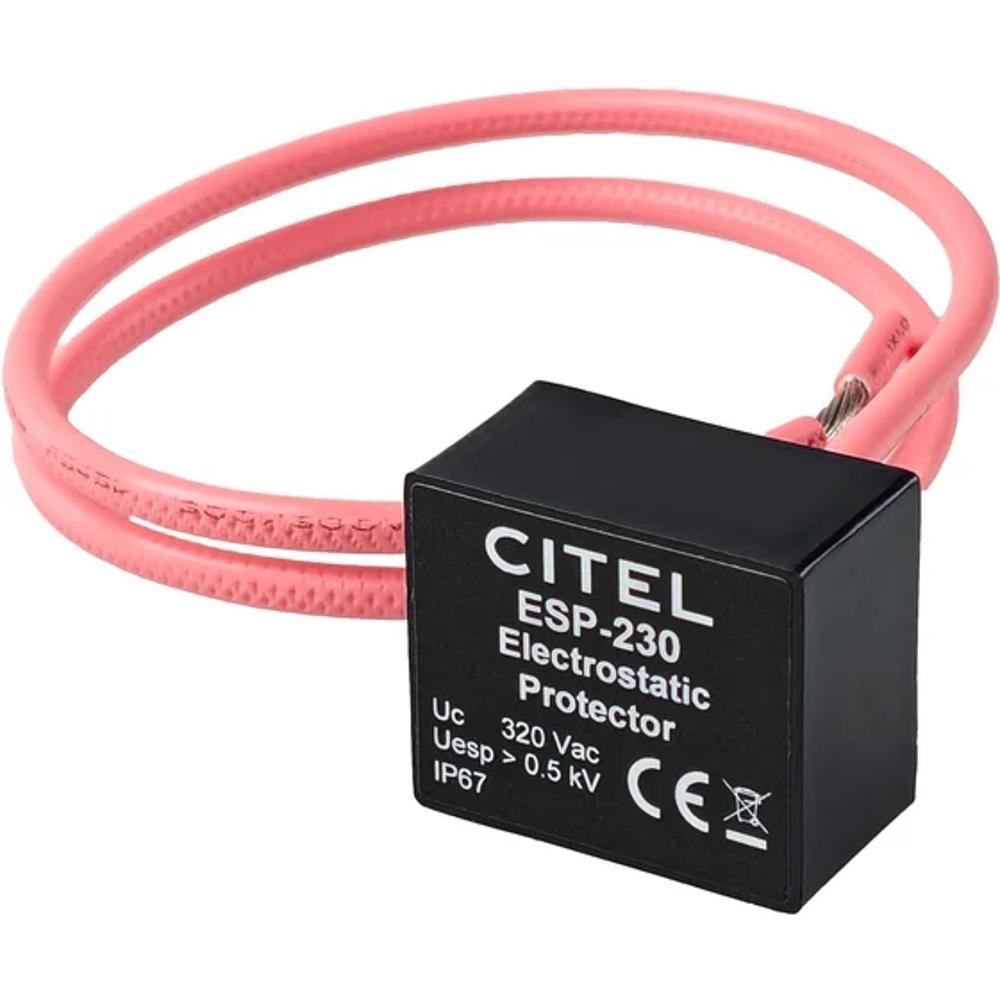

Устройство защиты от импульсных перенапряжений CITEL ESP-230 (артикул 354913) — это специализированный электростатический защитный модуль, предназначенный для обеспечения безопасности светодиодных систем освещения II класса изоляции. Его основная функция — отвод опасного электростатического заряда (ESD) с потенциалом свыше 0.5 кВ, который может возникать при монтаже, обслуживании или в процессе эксплуатации и способен повредить чувствительную электронику драйверов и светодиодных плат. Важно отметить, что данное устройство не предназначено для защиты от мощных импульсных перенапряжений (грозовых или коммутационных) в силовой сети, а выполняет узкоспециализированную роль защиты от статического электричества.

Принцип работы устройства основан на подключении между нейтральным проводом (N) и функциональным (рабочим) заземлением (FE) светильника класса II, у которого нет защитного заземления PE. При возникновении электростатического разряда на корпусе светильника устройство мгновенно создает путь для безопасного стекания заряда, предотвращая его проникновение во внутреннюю цепь. ESP-230 предназначен для однофазных сетей 220-240 В переменного тока и монтируется на плоскую поверхность внутри светильника с помощью проводов сечением до 1 мм². Его применение критически важно для повышения надежности и продления срока службы светодиодного оборудования, не имеющего классического заземления.

Области применения

• Защита внутренних светодиодных светильников и прожекторов класса II (без клеммы заземления).
• Установка в уличные LED-светильники архитектурной и ландшафтной подсветки.
• Использование в промышленных светодиодных системах освещения, где возможно накопление статического заряда.
• Защита светодиодных табло, экранов и информационных панелей класса II.
• Применение в любых LED-светильниках с драйвером, соответствующим классу двойной или усиленной изоляции.

Ключевые особенности

• Специализированная электростатическая защита (ESD) для светильников класса II.
• Очень компактные размеры для легкого размещения внутри корпуса светильника.
• Высокая степень защиты корпуса IP67, обеспечивающая пыленепроницаемость и защиту от струй воды.
• Широкий температурный диапазон работы от -40°C до +85°C.
• Простой монтаж на поверхность и проводное подключение.

Технические характеристики

• Артикул производителя: 354913
• Серия: ESP
• Номинальное напряжение сети: 220-240 В, однофазная
• Макс. рабочее напряжение переменного тока (Uc): 320 В
• Электростатический уровень защиты (Uesp): > 0.5 кВ
• Конфигурация защиты: N / Функциональное заземление (FE)
• Класс изоляции светильника: II
• Степень защиты корпуса (IP): IP67
• Рабочая температура (Tu): от -40°C до +85°C
• Подключение к сети: проводом сечением до 1.0 мм²
• Материал корпуса: термопластик UL94 V-0
• Сертификация: EAC
