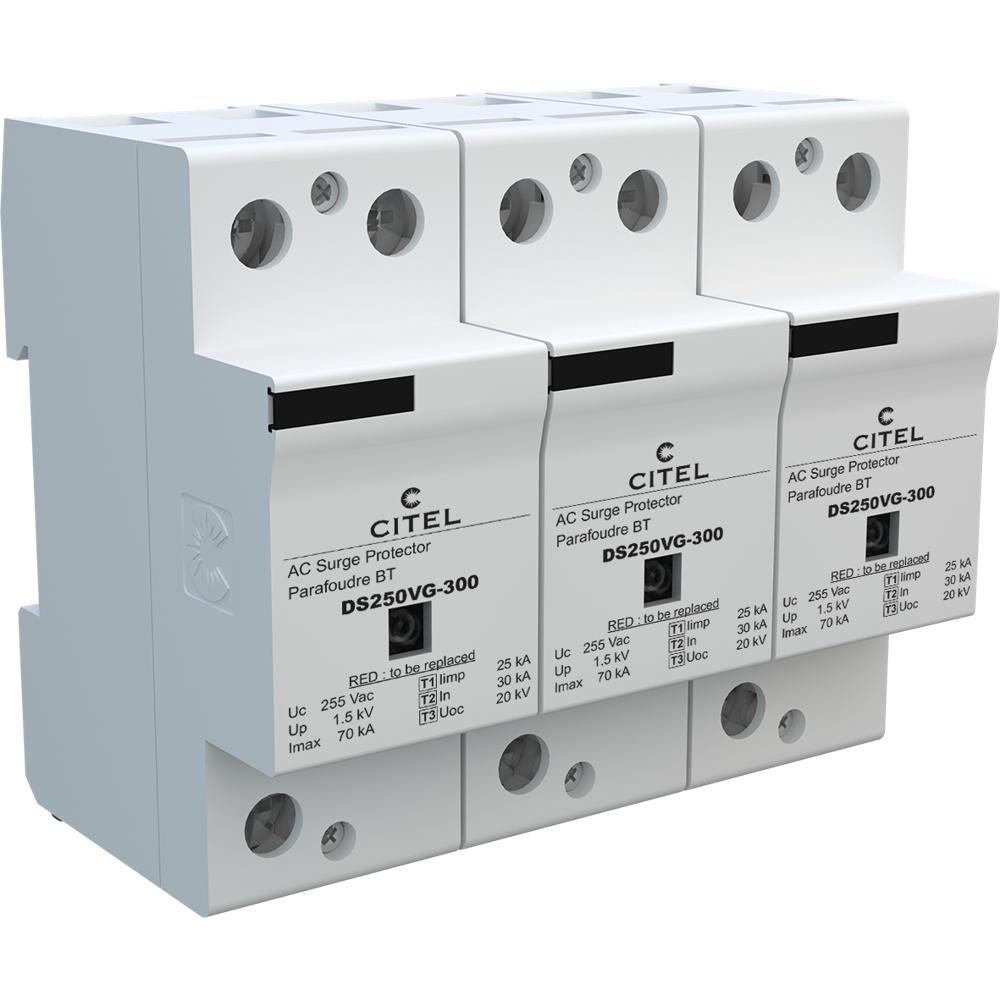

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS254VG-300 (301245) — это высоконадежное моноблочное устройство, предназначенное для комплексной защиты однофазных и трехфазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно выполняет функции устройств Типа 1, 2 и 3 одновременно, обеспечивая полную многоуровневую защиту электрооборудования. Основная функция УЗИП — отведение импульсных токов большой энергии в систему заземления и ограничение опасного напряжения до безопасного для изоляции оборудования уровня (Up).

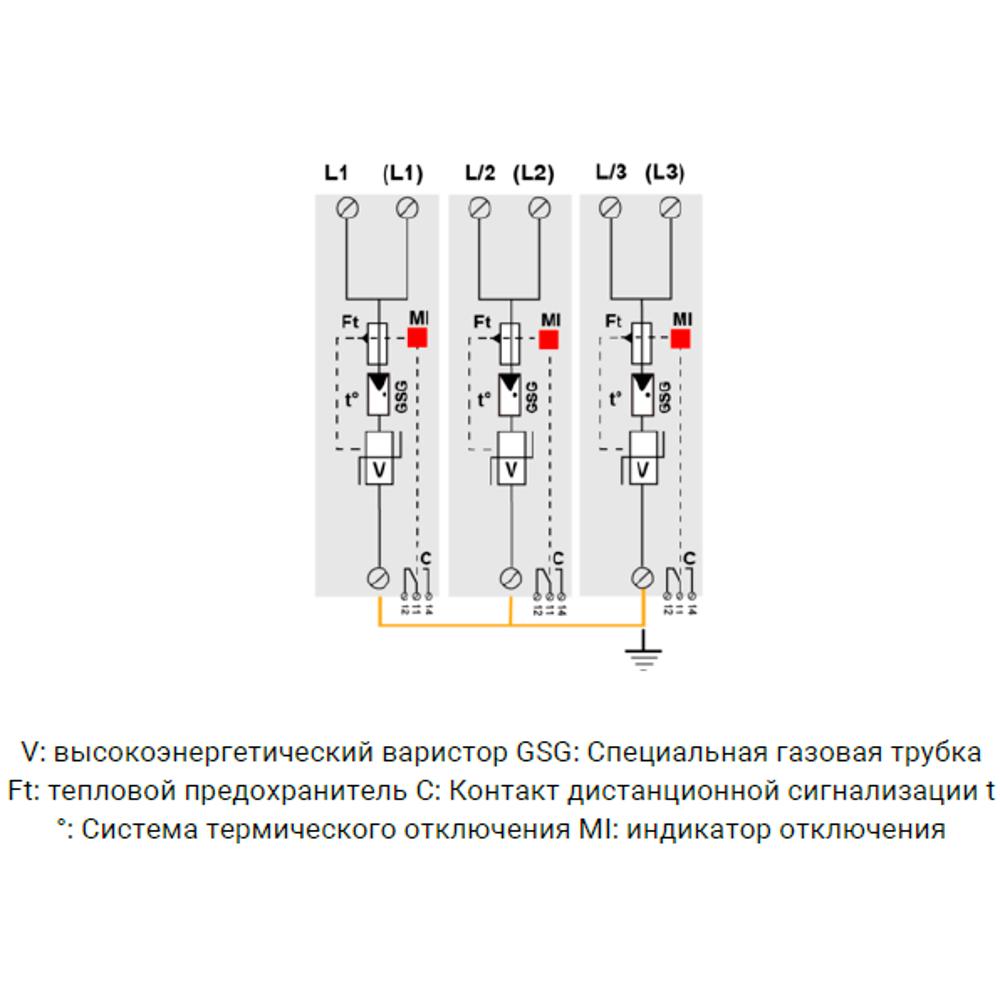

Устройство построено на запатентованной VG™-технологии, которая объединяет в одном модуле мощный газовый разрядник (GSG) и варистор (V), что обеспечивает исключительную устойчивость к импульсным токам волны 10/350 мкс и низкое остаточное напряжение. Принцип работы основан на каскадном срабатывании: газовый разрядник быстро отводит токи большой величины, а варистор точнее ограничивает напряжение. УЗИП предназначено для монтажа во вводно-распределительных устройствах (ВРУ, ГРЩ) в системах заземления TN-S. Оно оснащено винтовыми зажимами для подключения проводников сечением 6-35 мм² или шины, монтируется на DIN-рейку 35 мм и имеет встроенные механизмы защиты: терморазмыкатель и плавкий предохранитель, а также индикатор состояния и контакт для дистанционной сигнализации.
Области применения
- Защита вводных распределительных щитов (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
- Защита электрооборудования в сетях переменного тока 230/400 В с системой заземления TN-S.
- Организация комплексной молниезащиты (УЗИП Тип 1) в качестве первого уровня защиты.
- Защита чувствительного электронного оборудования от коммутационных помех (УЗИП Тип 2 и 3).
- Применение в объектах инфраструктуры: насосные станции, телекоммуникационные узлы, системы автоматизации.
Ключевые особенности
- Комбинированная защита Тип 1+2+3 в одном моноблочном устройстве.
- VG™-технология от CITEL: сочетание газового разрядника и варистора для высокой энергоемкости и низкого Up.
- Высокая стойкость к импульсному току Iimp 25 кА (10/350 мкс) на полюс и суммарный разрядный ток Itotal 100 кА.
- Встроенные системы безопасности: терморазмыкатель и плавкая вставка для безопасного отключения.
- Визуальный механический индикатор состояния и контакт для дистанционной сигнализации.
- Оптимизировано для стойкости к кратковременным перенапряжениям (TOV).
Технические характеристики
- Тип УЗИП по ГОСТ/IEC: 1+2+3

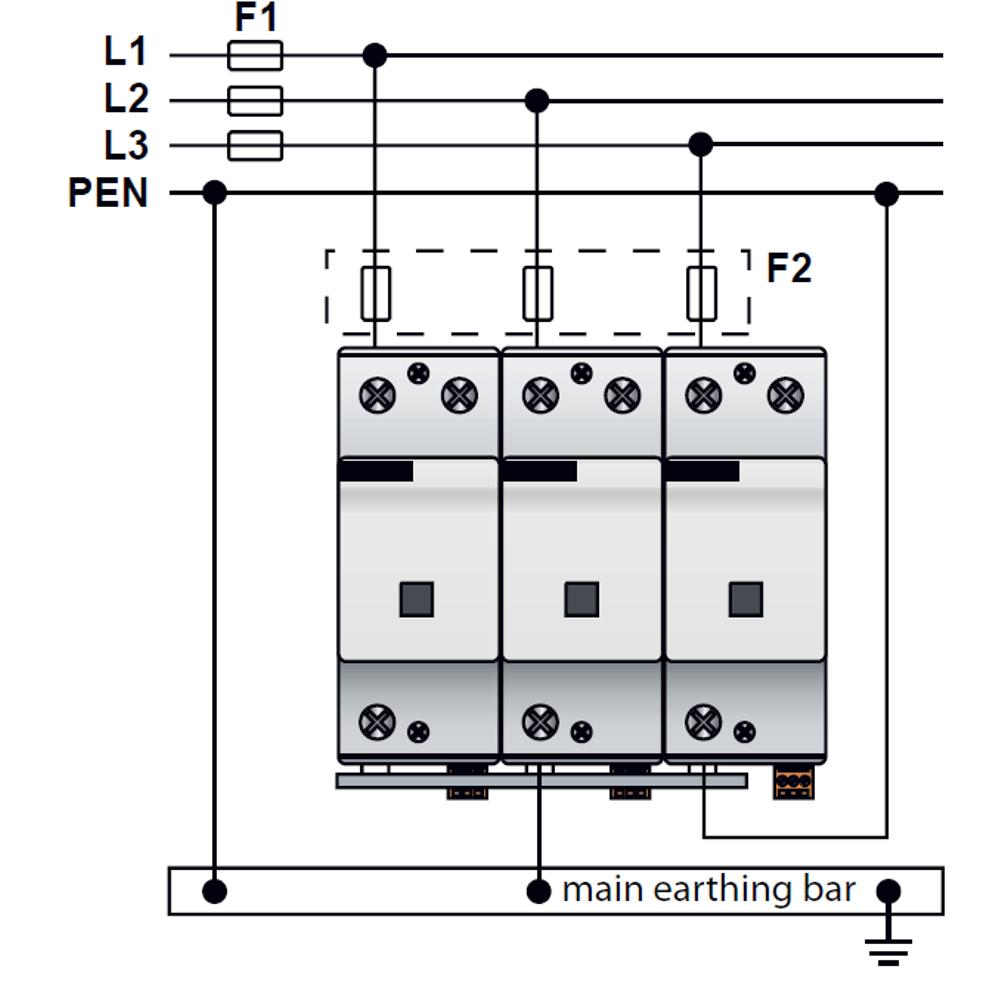

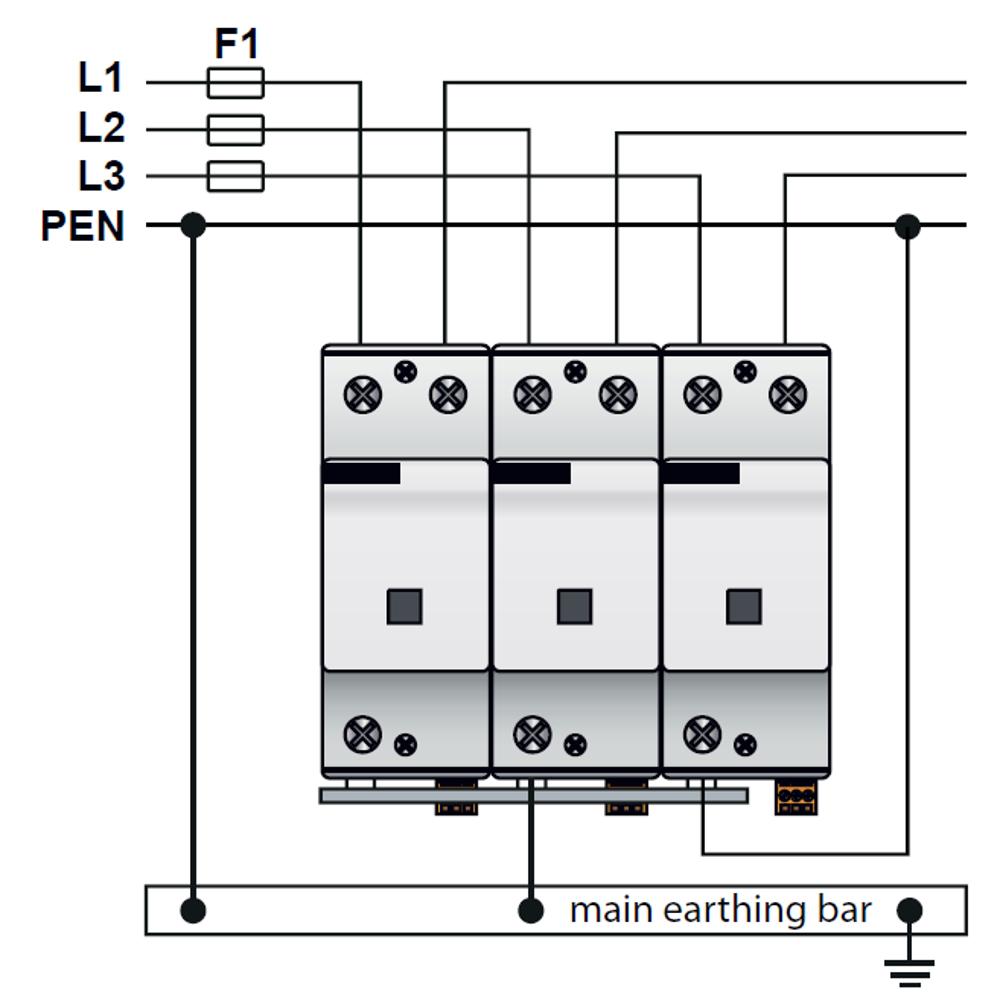

- Схема подключения: 4P (4+0), моноблочный
- Номинальное напряжение сети: 230/400 В
- Макс. рабочее напряжение Uc: 255 В перем. тока
- Импульсный ток (10/350 мкс) Iimp: 25 кА на полюс
- Номинальный ток разряда (8/20 мкс) In: 30 кА
- Макс. ток разряда (8/20 мкс) Imax: 70 кА
- Уровень защиты Up: ≤ 1.5 кВ (при In)
- Сопровождающий ток If: Отсутствует
- Допустимый ток короткого замыкания Isccr: 50 кА

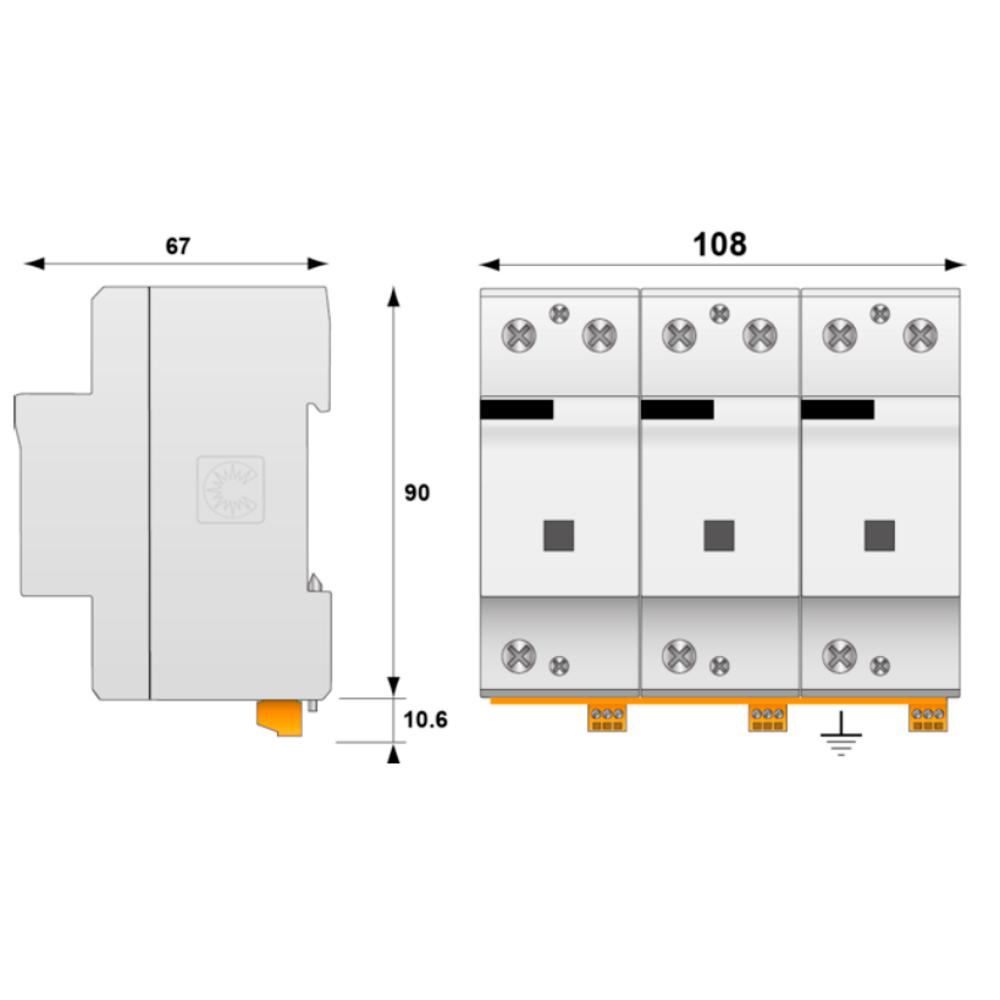

- Способ монтажа: DIN-рейка 35 мм
- Степень защиты корпуса: IP20
- Стандарты: IEC/EN 61643-11, ГОСТ Р 51992-2011, UL1449 ed.4
- Сертификация: EAC, UL, CSA
