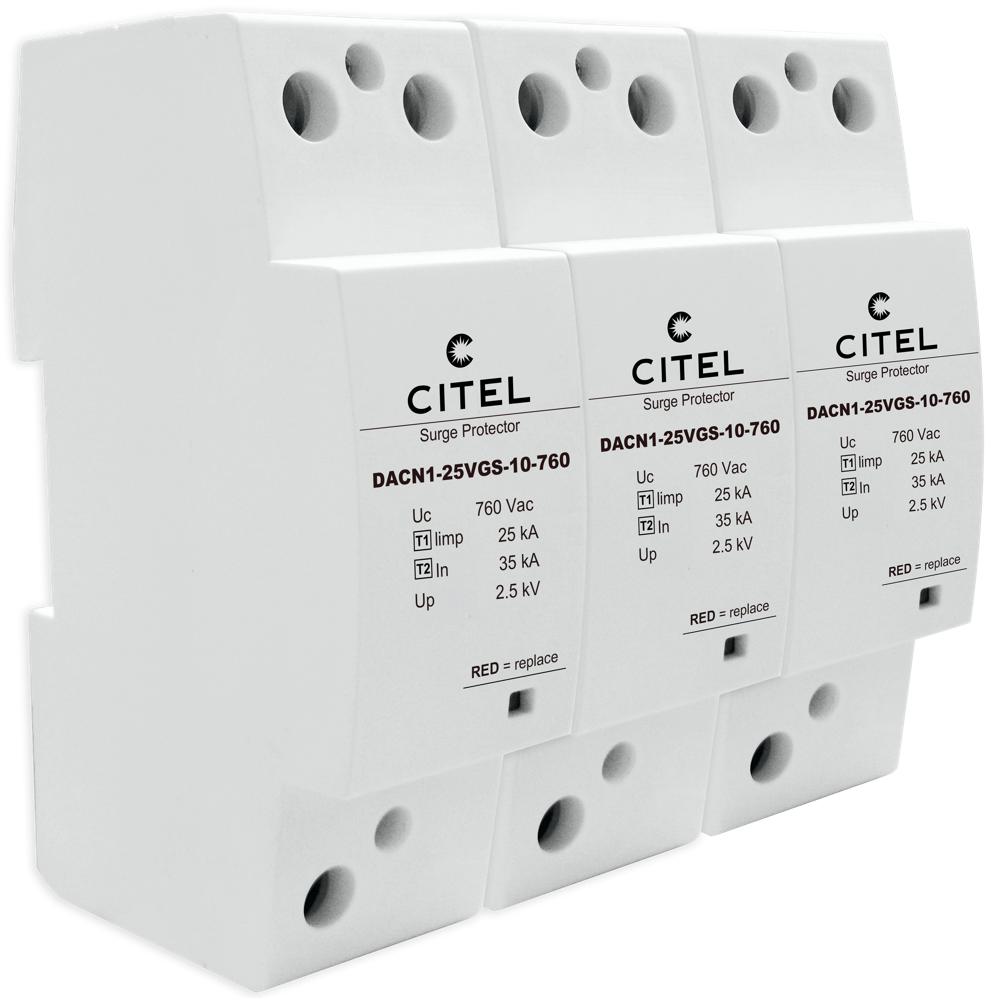

Устройство защиты от импульсных перенапряжений УЗИП CITEL DACN1-25VGS-30-760 представляет собой трёхфазный ограничитель перенапряжений комбинированного типа 1+2+3, предназначенный для комплексной молниезащиты и защиты от коммутационных перенапряжений в низковольтных сетях переменного тока. Его основная функция — поглощение и отведение высокоэнергетических импульсных токов, возникающих при прямых или удалённых ударах молнии, а также скачков напряжения от оборудования, предотвращая повреждение дорогостоящего электрооборудования и обеспечивая непрерывность электроснабжения.
Устройство построено на запатентованной технологии VG, которая объединяет высокоэнергетический варистор (MOV) и специальную газовую разрядную трубку (GSG), что обеспечивает максимальную поглощающую способность и быстрое срабатывание. Принцип работы основан на резком снижении сопротивления при превышении порогового напряжения, шунтируя опасный импульс на землю. DACN1-25VGS-30-760 предназначен для установки во вводно-распределительных устройствах (ВРУ, ГРЩ) зданий и сооружений, совместим с трёхфазными сетями 400/690 В и монтируется на стандартную DIN-рейку 35 мм. Для безопасной эксплуатации требуется согласование с внешним плавким предохранителем типа gG номиналом 315 А (SFD1-25-30S).
Области применения
- Вводные распределительные щиты (ВРУ, АВР) жилых, коммерческих и промышленных зданий.
- Объекты с системой внешней молниезащиты (тип 1 по IEC 61643-11) для защиты от прямых ударов молнии.
- Промышленные предприятия для защиты чувствительного технологического оборудования, систем автоматики и КИП.
- Инфраструктурные объекты: насосные станции, котельные, телекоммуникационные узлы, медицинские учреждения.
- Объекты с протяжёнными воздушными линиями электропередачи, подверженными грозовым воздействиям.
Ключевые особенности
- Комбинированный тип 1+2+3: Обеспечивает полную каскадную защиту от прямых ударов молнии, наведённых перенапряжений и коммутационных помех в одном устройстве.
- Высокая энергоёмкость: Импульсный ток разряда Iimp 25 кА (10/350 мкс) и номинальный ток разряда In 35 кА (8/20 мкс) гарантируют защиту даже от мощных воздействий.
- Технология VG (MOV+GSG): Гибридная технология обеспечивает быстрое ограничение напряжения, низкий уровень защиты (Up 2.5 кВ) и отсутствие сопровождающего тока.
- Удобство обслуживания: Необслуживаемая конструкция с механическим индикатором состояния на каждый полюс и выносным сигнальным контактом для дистанционного контроля.
- Надёжность и безопасность: Встроенная система термического отключения, корпус из негорючего термопластика UL94 V-0 и устойчивость к временным перенапряжениям (TOV).
Технические характеристики
- Тип УЗИП по IEC 61643-11: 1+2+3
- Номинальное напряжение сети: 400/690 В, 3-фазная
- Макс. рабочее напряжение переменного тока (Uc): 760 В
- Уровень защиты (Up) при In: ≤ 2.5 кВ
- Импульсный ток разряда (10/350 мкс) Iimp: 25 кА на полюс
- Номинальный ток разряда (8/20 мкс) In: 35 кА
- Максимальный ток разряда (8/20 мкс) Imax: 70 кА
- Допустимый ток короткого замыкания (Isccr): 50 кА
- Подключение проводников: Винтовой зажим 2.5–25 мм²
- Монтаж: DIN-рейка 35 мм, ширина 6 модулей (6TE)
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Вес: 1.439 кг
- Стандарты и сертификация: Соответствует EN/IEC 61643-11, сертифицировано TUV.
