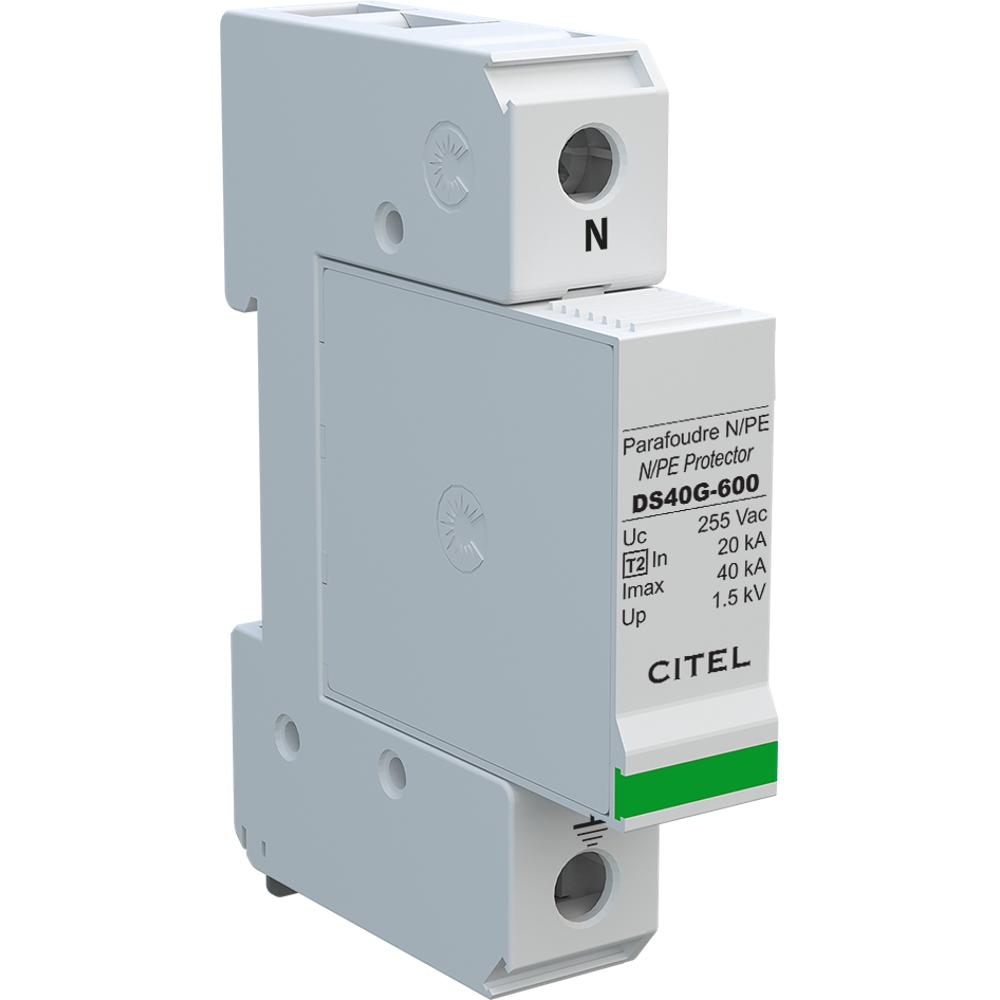

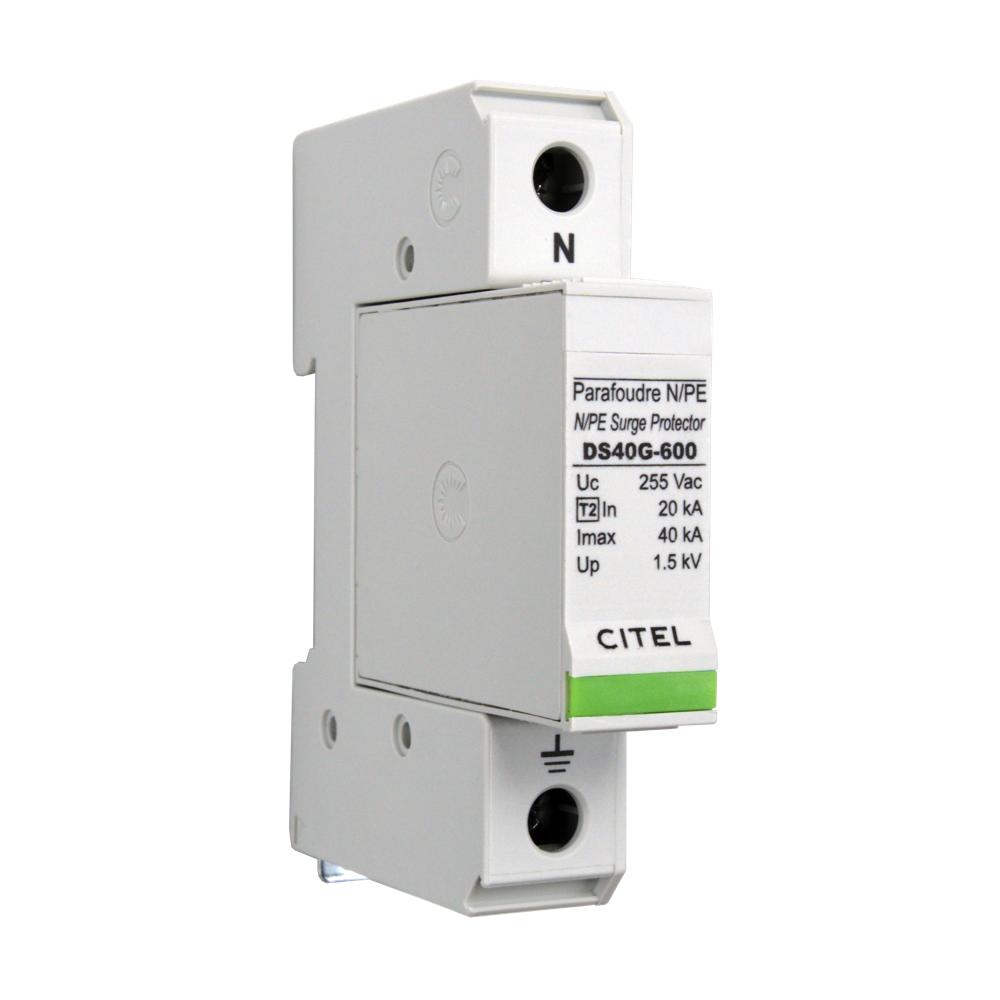

Разрядник CITEL DS40G-600 (381813) — это однополюсное устройство защиты от импульсных перенапряжений (УЗИП) Типа 2, предназначенное для защиты электрических сетей переменного тока 230/400 В от последствий ударов молнии и коммутационных перенапряжений. Его ключевая функция — безопасный отвод импульсных токов на землю, предотвращающий повреждение дорогостоящего электрооборудования и обеспечивающий непрерывность электроснабжения.

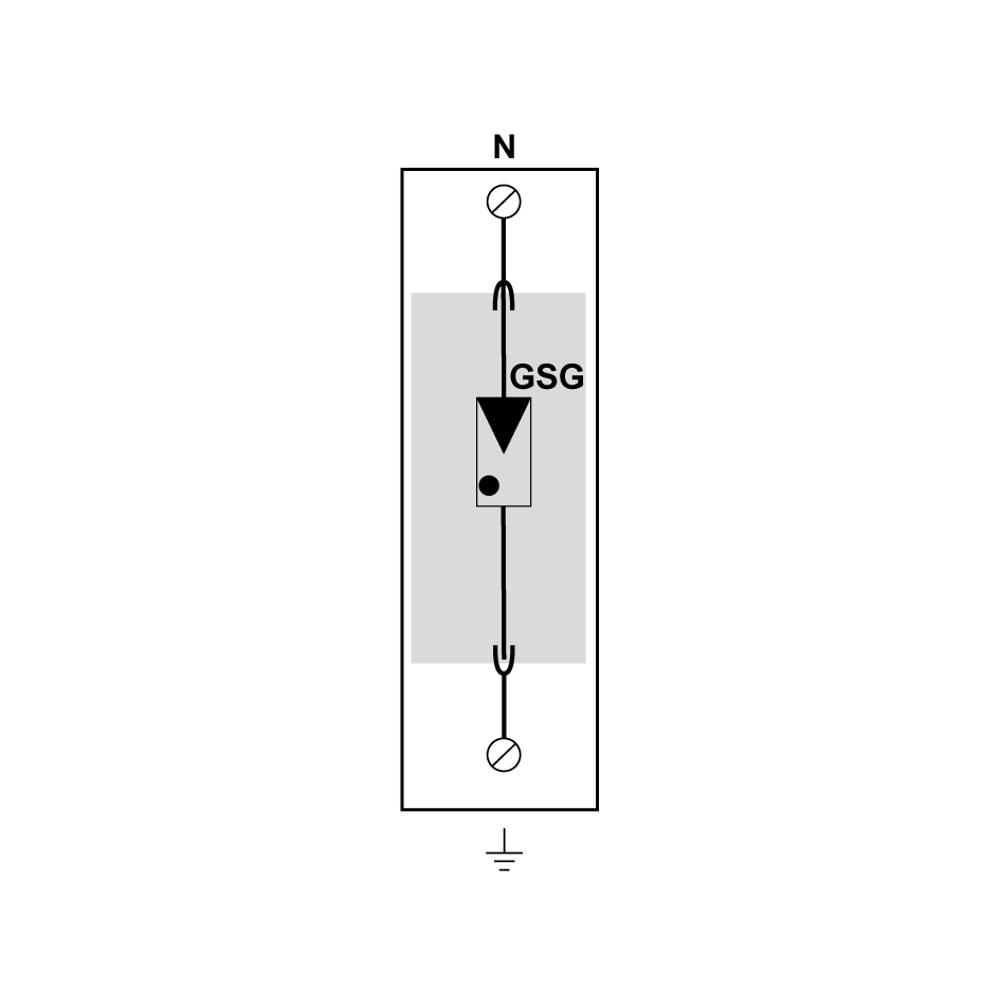

Устройство построено на основе надежной технологии газового разрядника и выполнено в формате корпуса со сменным модулем, что упрощает обслуживание и замену. Принцип работы основан на резком снижении сопротивления при превышении порогового напряжения, что обеспечивает мгновенное шунтирование опасного импульса в цепь заземления. DS40G-600 монтируется на симметричную DIN-рейку 35 мм и подключается к сети через винтовые зажимы на проводники сечением от 4 до 25 мм² или шину. Оно совместимо с сетями, где требуется защита по схеме N/PE, и соответствует строгим международным стандартам безопасности.
Области применения
- Защита вводно-распределительных устройств (ВРУ, ГРЩ) в жилых, коммерческих и промышленных зданиях.
- Установка в распределительных щитах на границе зон защиты LPZ 0-1 (в качестве второй ступени молниезащиты).
- Защита чувствительного электрооборудования в системах автоматизации, телекоммуникации и энергоснабжения.
- Применение в инфраструктуре зданий, требующих повышенной надежности электроснабжения: медицинские учреждения, центры обработки данных, банки.
- Интеграция в системы комплексной молниезащиты объектов, подключенных к воздушным линиям электропередач.
Ключевые особенности
- Модульная конструкция: Съемные модули на каждую фазу для легкой замены без отключения всего устройства.
- Высокая пропускная способность: Номинальный разрядный ток In 20 кА и максимальный Imax 40 кА обеспечивают надежную защиту.
- Встроенная защита от перегрузки: Оснащен внутренним терморазмыкателем для безопасного отключения в случае неисправности.

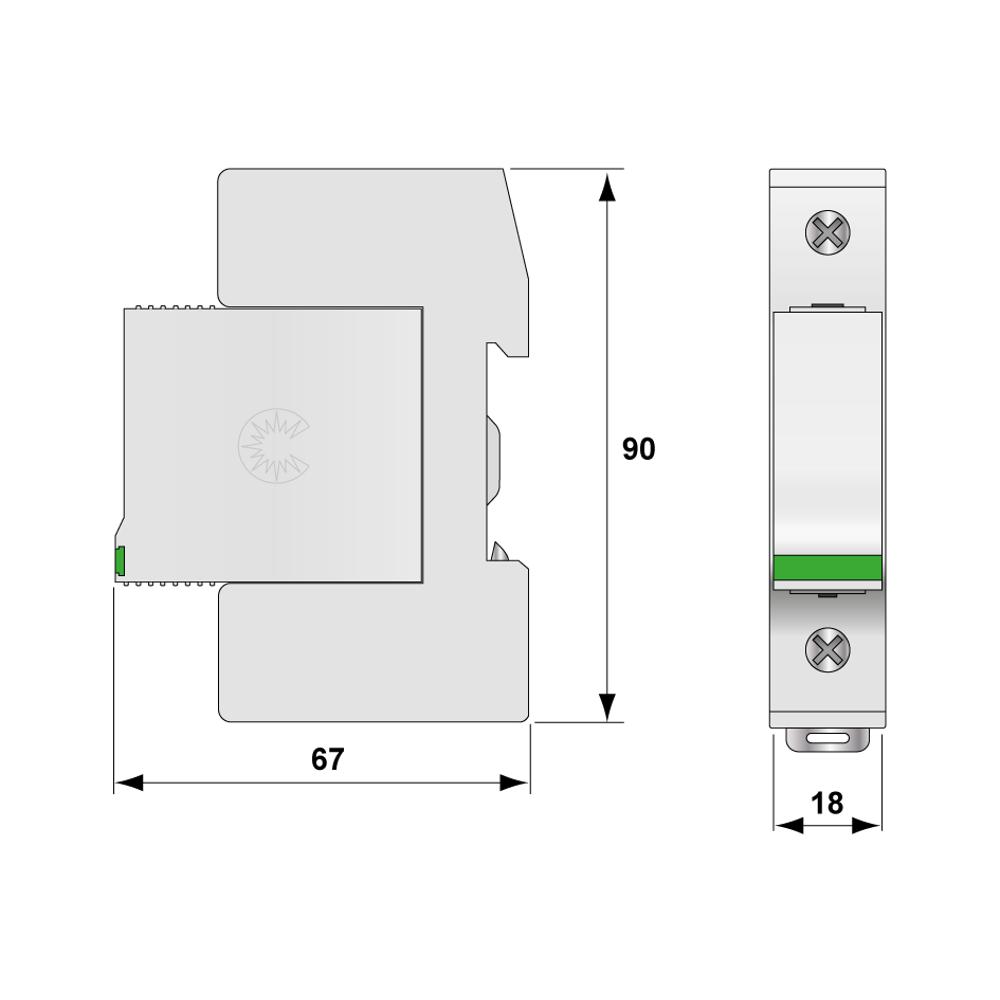

- Универсальный монтаж: Быстрая установка на стандартную DIN-рейку и удобное подключение проводов.
- Международные сертификаты: Соответствие стандартам IEC/EN 61643-11 и признание UL (UL1449 изд.4).
Технические характеристики
- Тип УЗИП по ГОСТ/IEC 61643-11: Тип 2
- Номинальное напряжение сети: 230/400 В переменного тока
- Максимальное длительное рабочее напряжение Uc: 255 В
- Номинальный разрядный ток (8/20 мкс) In: 20 кА
- Максимальный разрядный ток (8/20 мкс) Imax: 40 кА
- Уровень защиты Up: ≤ 1.5 кВ
- Технология: Газовый разрядник
- Подключение: Винтовые зажимы для провода 4-25 мм² / шина
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Сопряженное устройство отключения: Предохранитель типа gG, 50 А
- Рабочая температура Tu: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Артикул модуля замены: DSM40G-600
