Можно ли посчитать количество ударов молнии и что для этого нужно?
Для контроля работы устройств защиты от импульсных перенапряжений применяются специальные устройства CITEL линейки LSCM-D.
Состав линейки LSCM-D
Линейка включает в себя следующие устройства:
LSCM-D/24 - модуль мониторинга для сетей 12-24В AC/DC
LSCM-D/230AC - модуль мониторинга для сетей 120-230В AC
LSCM-P300 - датчик импульсов перенапряжений на минимальный ток 300А
LSCM-P1000 - датчик импульсов перенапряжений на минимальный ток 1000А
Также, доступны к заказу готовые для монтажа комплекты:
LSCM-D/24/P300 - модуль мониторинга 12-24В AC/DC + датчик 300А
LSCM-D/230AC/P300 - модуль мониторинга 120-230В AC + датчик 300А
LSCM-D/24/P1000 - модуль мониторинга 12-24В AC/DC + датчик 1000А
LSCM-D/230AC/P1000 - модуль мониторинга 120-230В AC + датчик 1000А

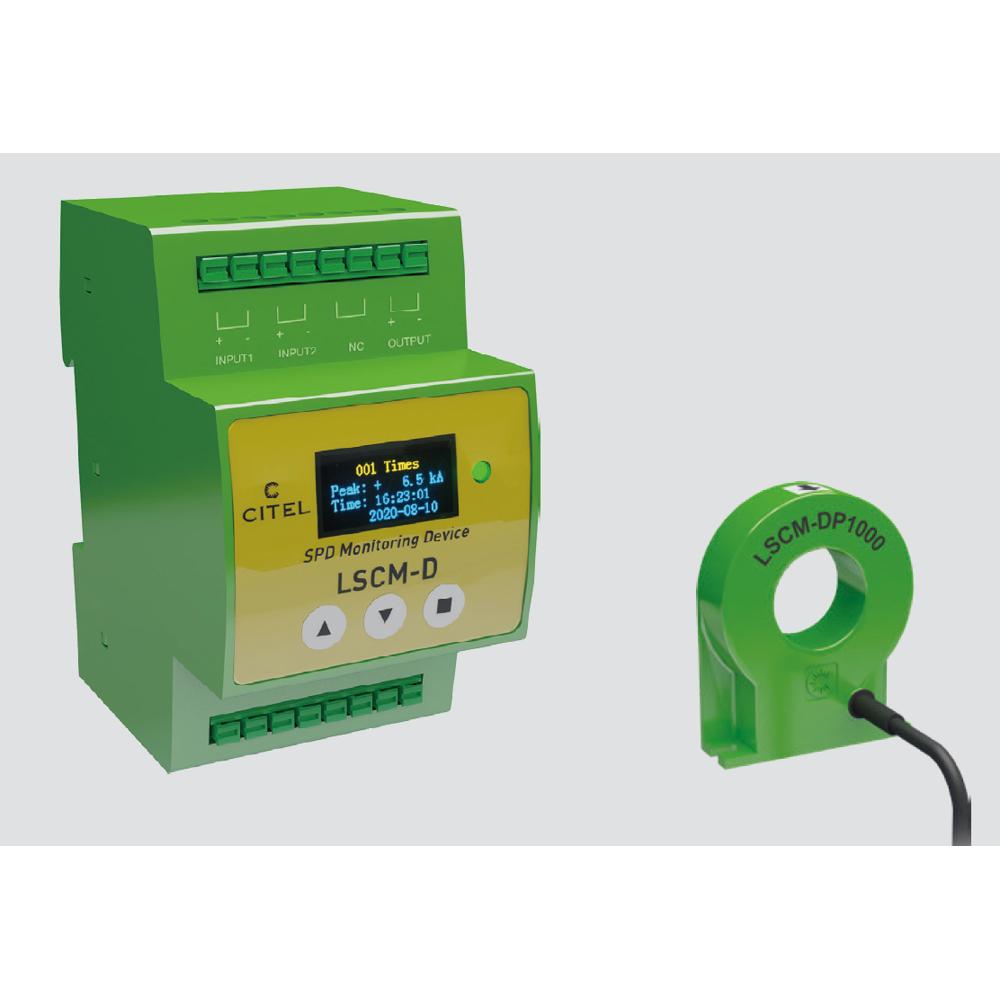

Основной функционал комплекта LSCM-D:
- Обнаружение молнии и импульсного тока в широком диапазоне:
— 0.3/25kA@10/350s или 0.3/50kA @ 8/20s (LSCM-P300)
— 1.0/50kA@10/350s или 1.0/100kA @ 8/20s (LSCM-P1000). - Передний OLED-дисплей позволяет просматривать записанные события и параметры устройства;
- Регистрация пикового тока и времени возникновения импульсных перенапряжений;
- Интерфейс связи RS485 / протокол MODBUS
- Контроль подключенных устройств: с помощью двух входов и одного выходного сигнала состояний УЗИП, можно контролировать состояние УЗИП.
- Оснащен перезаряжаемой батареей 3 В, которая может поддерживать встроенные часы в рабочем состоянии в случае потери питания, чтобы обеспечить точность записи времени;
- Оснащен светодиодным индикатором, который может указывать на рабочее состояние оборудования.

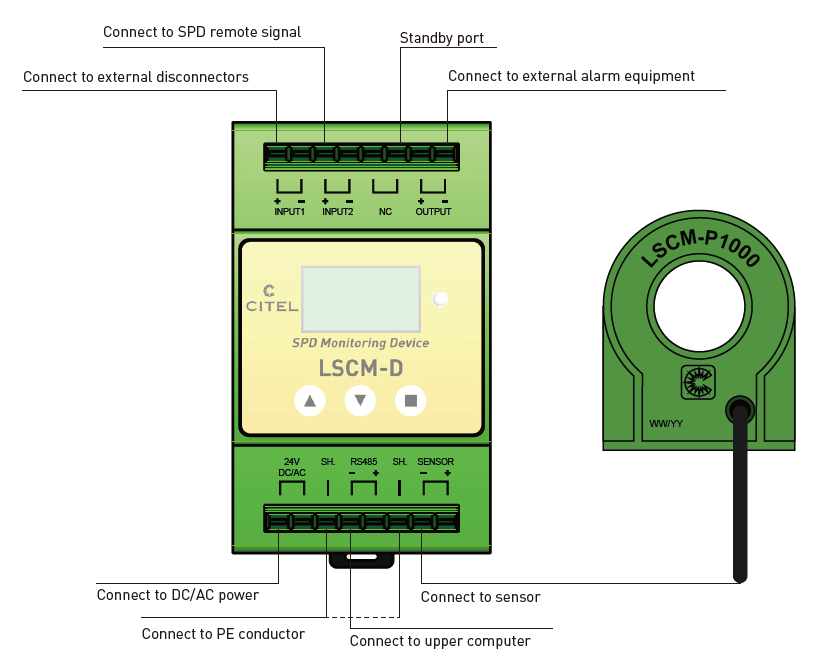

Подключения

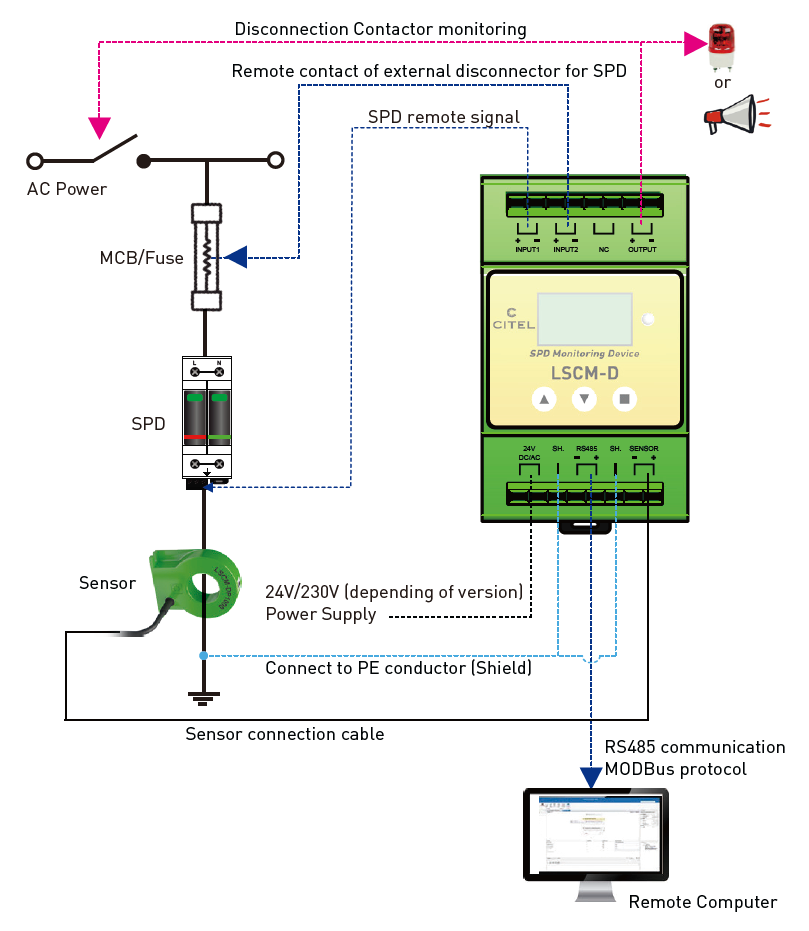

Cхема подключения для контроля состояния УЗИП
