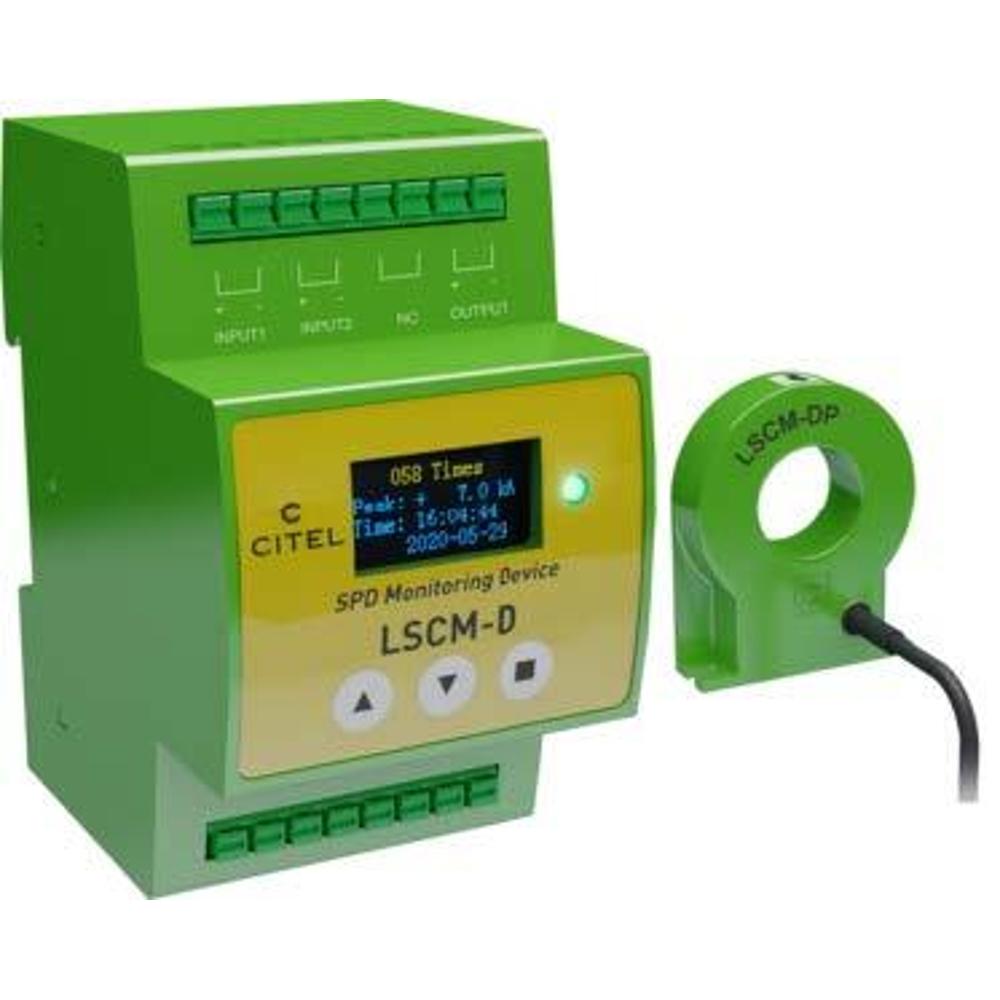

Цифровой счетчик импульсов тока CITEL LSCM-D/230AC/P1000 — это интеллектуальное устройство мониторинга, предназначенное для обнаружения, записи и анализа импульсных и грозовых токов, протекающих по заземляющему проводнику системы молниезащиты или устройств защиты от импульсных перенапряжений (УЗИП). Его основная функция — обеспечение точного контроля состояния системы защиты, что позволяет прогнозировать срок службы УЗИП, анализировать статистику грозовой активности и своевременно планировать техническое обслуживание.

Устройство работает по принципу измерения магнитного поля, создаваемого импульсным током, с помощью внешнего датчика (сенсора) LSCM-P1000, который устанавливается на заземляющий проводник. Мониторинговый блок обрабатывает сигнал, фиксирует пиковое значение тока, временную метку события и отображает информацию на встроенном OLED-дисплее. LSCM-D совместим с системами автоматизации благодаря интерфейсу RS485 и протоколу MODBUS, а также оснащен дискретными входами для контроля состояния УЗИП (например, срабатывания теплового разъединителя) и релейным выходом для формирования сигналов тревоги. Устройство предназначено для установки внутри и снаружи зданий на DIN-рейку и соответствует международному стандарту IEC/EN 62561-6.

Области применения

• Мониторинг и учет грозовых разрядов в системах молниезащиты зданий и сооружений.
• Контроль состояния и прогнозирование остаточного ресурса устройств защиты от импульсных перенапряжений (УЗИП).
• Анализ статистики импульсных токов для оптимизации проектирования систем заземления и защиты чувствительного оборудования.
• Интеграция в системы диспетчеризации и "умного здания" (BMS) для удаленного контроля событий.
• Применение на телекоммуникационных объектах, промышленных предприятиях и объектах энергетики для повышения надежности.

Ключевые особенности

• Двойное назначение: счетчик импульсных токов и устройство контроля состояния УЗИП в одном корпусе.
• Широкий диапазон обнаружения: фиксирует импульсные токи от 1 до 100 кА (форма 8/20 мкс) и от 1 до 50 кА (форма 10/350 мкс).
• Встроенный дисплей и память: OLED-экран для локального просмотра событий и запись пиковых значений токов с временными метками.
• Удаленный мониторинг: интерфейс связи RS485 с поддержкой протокола MODBUS для интеграции в АСУ.
• Гибкие возможности сигнализации: 2 дискретных входа для контроля УЗИП и 1 релейный выход для формирования сигналов тревоги.

Технические характеристики

• Артикул производителя: LSCM-D/230AC/P1000
• Артикул (код товара): 793534
• Наименование: Цифровой счетчик импульсов тока
• Источник питания: 120–230 В переменного тока (AC)
• Диапазон обнаружения импульсного тока (сенсор P1000): 1–100 кА (8/20 мкс), 1–50 кА (10/350 мкс)
• Точность измерения пикового тока: ±5% (разрешение 0.1 кА)
• Интерфейс связи: RS485, протокол MODBUS
• Дискретные входы/выходы: 2 входа для сигнализации, 1 релейный выход (сухой контакт)
• Дисплей: OLED, 128 x 64 пикселей
• Способ монтажа: Симметричная DIN-рейка 35 мм (EN 60715) или на заземляющий проводник (для сенсора)
• Степень защиты корпуса (IP): IP20
• Рабочий температурный диапазон: от -25°C до +70°C
• Соответствие стандартам: ГОСТ Р МЭК 62561.6-2015 (EN/IEC 62561-6)
• Комплектация: Полный комплект (мониторинговый блок LSCM-D/230AC + сенсор LSCM-P1000)
