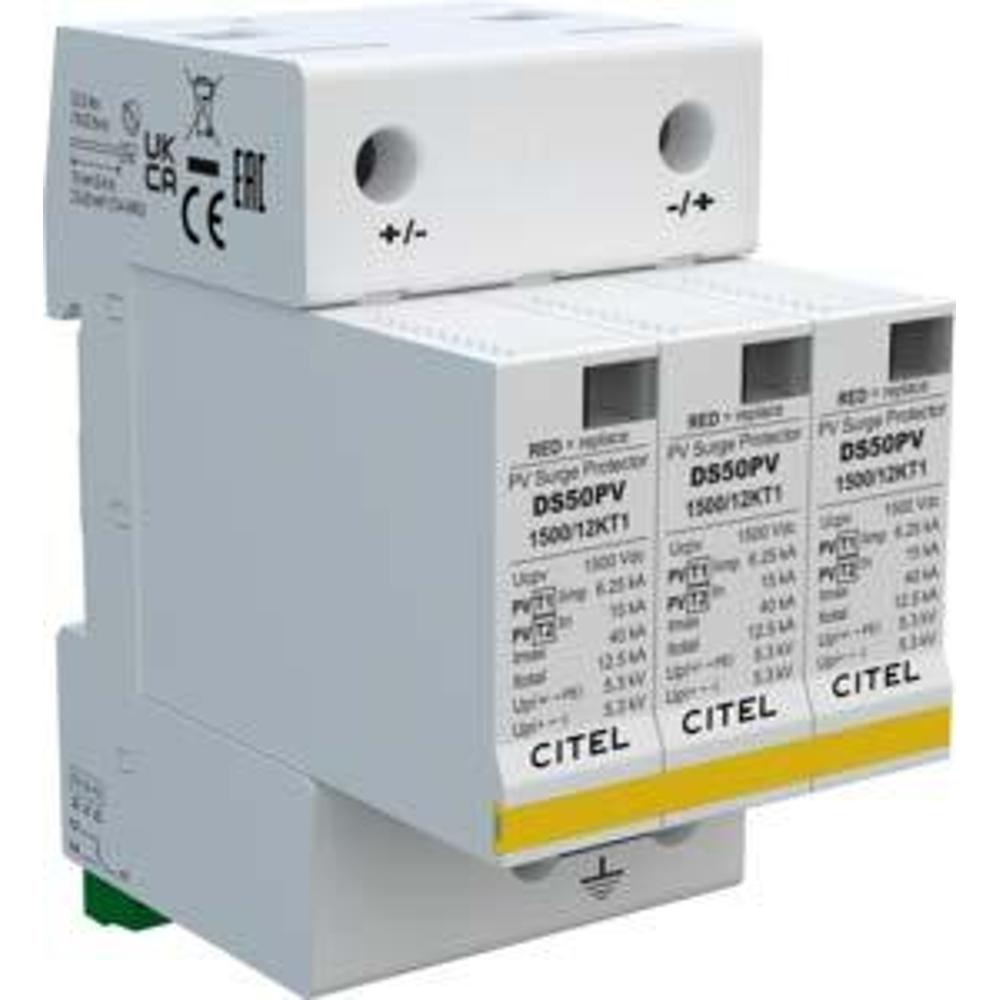

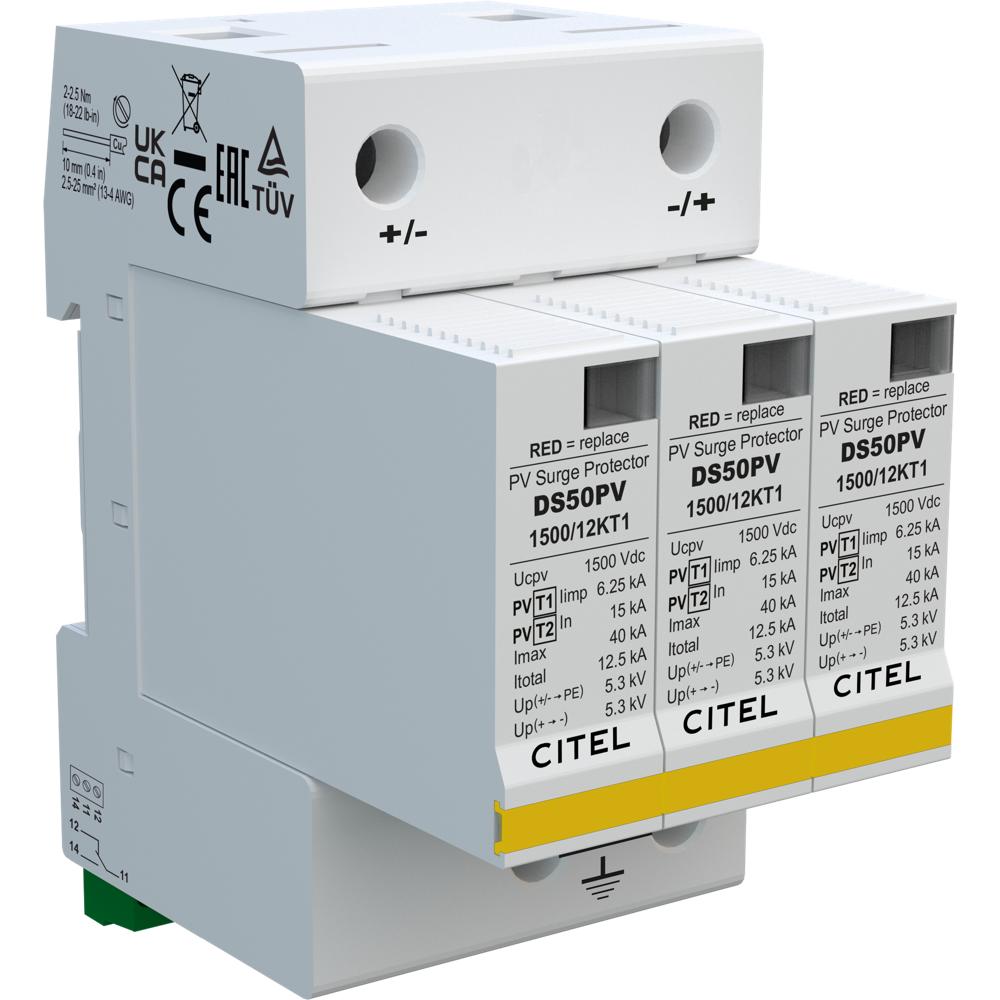

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS50PVS-1500/12KT1 предназначено для комплексной защиты фотоэлектрических (ФЭ) систем постоянного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Это устройство класса 1+2 (Тип 1+2) способно отводить на землю мощные импульсные токи молнии, обеспечивая надежную защиту дорогостоящего оборудования солнечных электростанций: фотомодулей, кабельных линий и входных цепей инверторов.

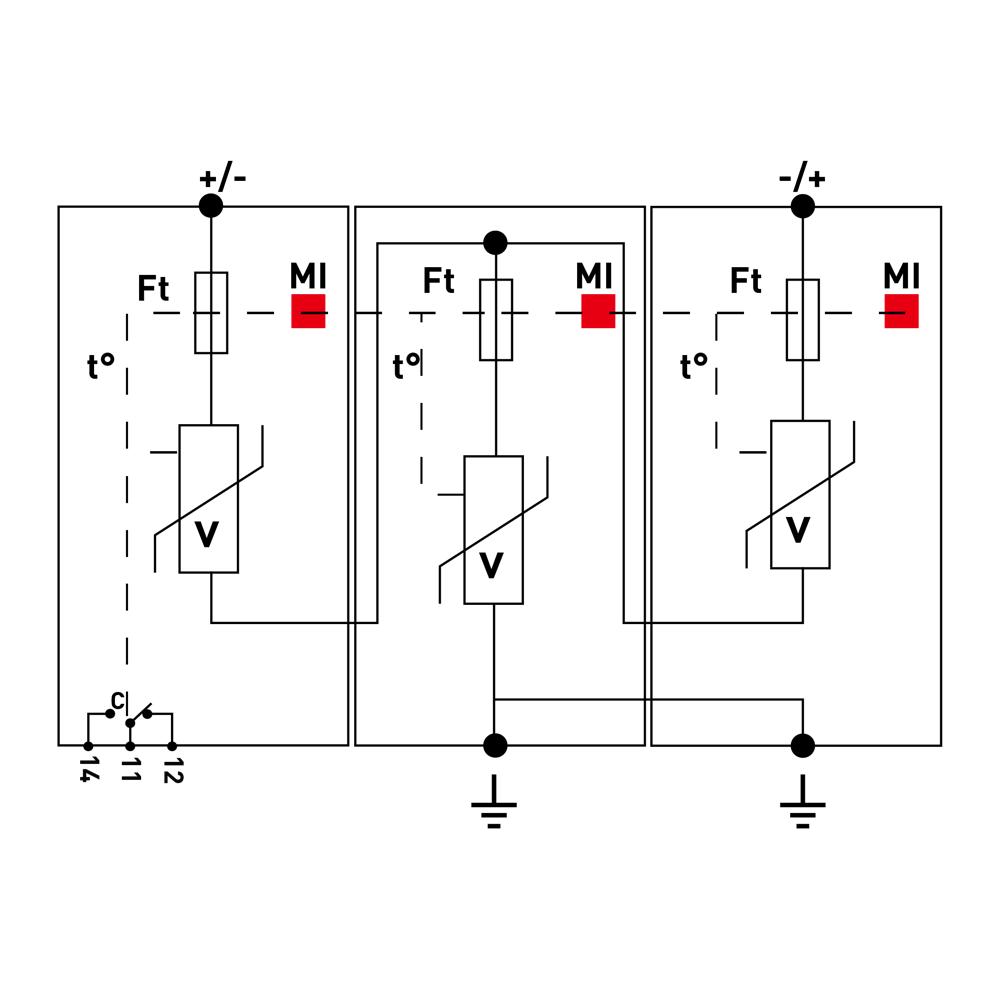

Устройство построено на основе высокоэнергетических варисторов и обеспечивает защиту как в дифференциальном (между полюсами +/-), так и в синфазном (между каждым полюсом и землей PE) режимах. Оно предназначено для установки в распределительных щитах постоянного тока фотоэлектрических систем с максимальным рабочим напряжением до 1500 В DC. Монтаж осуществляется на симметричную DIN-рейку 35 мм, а подключение проводов сечением от 2.5 до 25 мм² — к винтовым зажимам. УЗИП соответствует международным стандартам для ФЭ систем EN 61643-31 и EN 50539-11 и имеет сертификацию EAC.
Области применения
- Защита цепей постоянного тока промышленных и коммерческих солнечных электростанций.
- Обеспечение безопасности фотоэлектрических систем на крышах жилых и общественных зданий.
- Интеграция в распределительные щиты (DC combiner boxes) для групповой защиты стрингов фотомодулей.
- Защита входных цепей центральных и стринговых инверторов от перенапряжений.
- Применение в качестве первой и второй ступени защиты (Тип 1+2) в системах молниезащиты ФЭ установок.
Ключевые особенности
- Комбинированная защита Тип 1+2: Способен выдерживать прямые и непрямые удары молнии (10/350 мкс) и коммутационные перенапряжения.
- Высокое рабочее напряжение: Предназначен для современных ФЭ систем с напряжением до 1500 В постоянного тока.
- Визуальная и дистанционная сигнализация: Три механических индикатора состояния и перекидной контакт для удаленного оповещения об отказе.
- Сменная конструкция: Модуль является съемным (plugable), что позволяет быстро заменить его при износе, не отключая проводку.
- Встроенная защита от перегрева: Оснащен системой термического отключения для предотвращения возгорания при перегрузке.
Технические характеристики
- Тип УЗИП: 1+2
- Макс. рабочее напряжение (Ucpv): 1500 V DC
- Номинальный ток разряда (In): 15 кА (8/20 мкс)
- Макс. ток разряда общий (Imax Total): 60 кА (8/20 мкс)
- Импульсный ток молнии (Iimp): 6.25 кА (10/350 мкс) на полюс
- Суммарный ток молнии (Itotal): 12.5 кА (10/350 мкс)
- Уровень защиты (Up): ≤ 5.3 кВ
- Конфигурация подключения: +/-, PE (3 полюса)

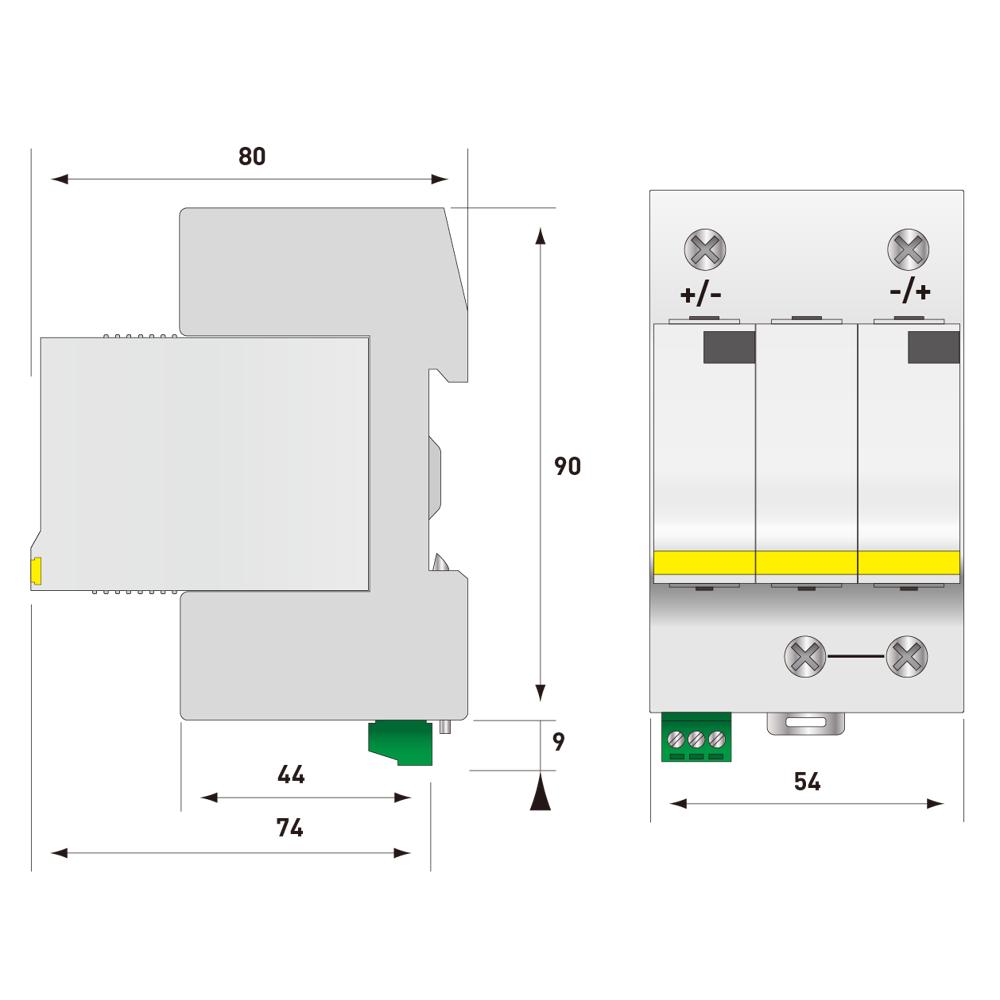

- Способ монтажа: На DIN-рейку 35 мм
- Сечение подключаемых проводов: 2.5 – 25 мм²
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20
- Артикул производителя: 482573
