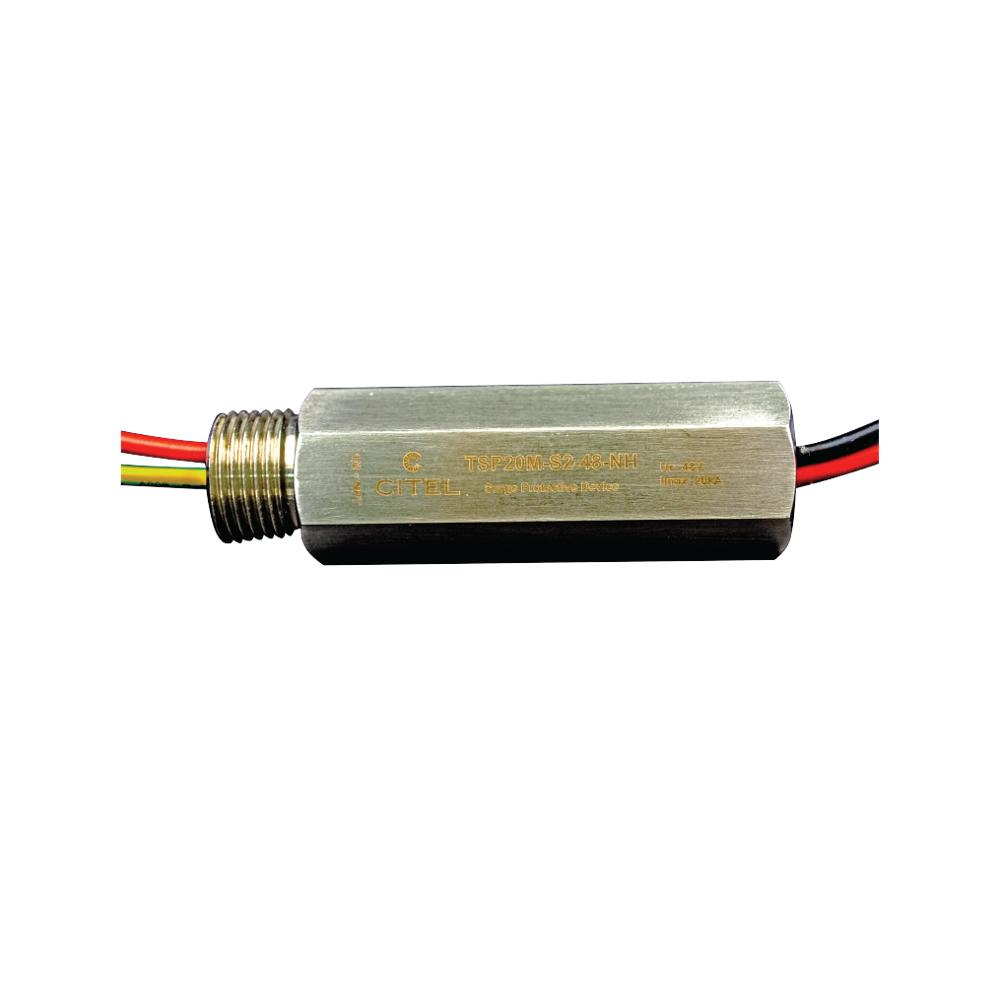

Устройство защиты от импульсных перенапряжений УЗИП CITEL TSP20M-S4-48-NH (86220624)

Артикул: 86220624
Цена товара:
9 729 ₽
Общая цена:
9 729 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП для защиты линий RS232, RS485 и токовых цепей 4–20 мА от грозовых и коммутационных импульсов. Тип 2+3, Imax 20 кА, технология газовый разрядник + диод. Искробезопасное исполнение с EX-сертификацией, корпус из нержавеющей стали 316, IP65, монтаж 1/2" NPT.

Описание

Устройство защиты от импульсных перенапряжений CITEL TSP20M-S4-48-NH (артикул 86220624) серии TSPM предназначено для защиты линий передачи данных и слаботочных сигнальных цепей от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами. УЗИП обеспечивает надёжную защиту оборудования, работающего в опасных (взрывоопасных) зонах, где предъявляются повышенные требования к искробезопасности и огнестойкости. Устройство относится к типу 2+3 и рассчитано на максимальный ток разряда Imax 20 кА, что позволяет эффективно отводить опасные импульсы и предотвращать повреждение подключённого оборудования.

В основе работы устройства лежит комбинированная технология защиты — газовый разрядник (3-электродный GDT) совместно с ограничительным диодом, что обеспечивает высокую эффективность отвода импульсных токов и точное ограничение напряжения на защищаемой линии. УЗИП выполнено по схеме с 4 проводами и предназначено для последовательного подключения. Устройство совместимо с сетями и интерфейсами RS232, RS485 и токовыми петлями 4–20 мА, имеет номинальное напряжение линии Un 24 В DC и максимальное рабочее напряжение Uc 48 В DC. Подключение осуществляется встроенными проводами AWG 16 (длина провода L — 22 мм, PE — 19,5 мм), а монтаж выполняется через резьбовой интерфейс 1/2" NPT. Корпус из нержавеющей стали 316 обеспечивает класс защиты IP65 и устойчивость к агрессивным средам, что делает устройство пригодным для эксплуатации в тяжёлых промышленных условиях. УЗИП имеет EX-сертификацию и соответствует стандартам IEC 61643-21, GB/T 18802.21 и GB/T 3836.15.

Области применения

  • Защита линий передачи данных RS232 и RS485 в опасных (взрывоопасных) зонах промышленных объектов
  • Защита токовых сигнальных цепей 4–20 мА контрольно-измерительных приборов и систем автоматизации
  • Нефтегазовая, химическая и нефтехимическая промышленность, где требуется искробезопасное и огнестойкое оборудование
  • Системы телеметрии, связи и управления на объектах с повышенными требованиями к безопасности
  • Защита оборудования КИПиА и промышленных сетей передачи данных от грозовых и коммутационных перенапряжений

Ключевые особенности

  • Искробезопасность и огнестойкость в соответствии со стандартами GB, EX-сертификация одобрена
  • Максимальный ток разряда Imax 20 кА, номинальный ток разряда In 10 кА
  • Комбинированная технология защиты: газовый разрядник + ограничительный диод
  • Корпус из нержавеющей стали 316 со степенью защиты IP65
  • Соответствие стандартам IEC 61643-21, GB/T 18802.21, GB/T 3836.15

Технические характеристики

  • Тип УЗИП: 2+3
  • Сеть: RS232, RS485, 4–20 мА
  • Номинальное напряжение линии (Un): 24 В DC
  • Макс. рабочее напряжение DC (Uc): 48 В DC
  • Макс. частота (f max.): 2 МГц
  • Вносимые потери: < 0,5 дБ
  • Макс. линейный ток (IL): 500 мА
  • Номинальный ток разряда (In): 10 кА (L-PE)
  • Макс. ток разряда (Imax): 20 кА
  • Импульсный ток на полюс (Iimp): 5 кА (L-PE)
  • Режим(ы) защиты: CM / DM
  • Уровень защиты (Up): 150 В; 600 В; CM/DM: 600 В / 150 В
  • Номинальный ток разряда Линия/Линия (In L/L): 10 кА
  • Класс защиты: IP65
  • Технология: газовый разрядник + ограничительный диод
  • Конфигурация УЗИП: 4 провода
  • Подсоединение к сети: встроенные провода AWG 16 (L — 22 мм, PE — 19,5 мм)
  • Монтаж: резьбовой интерфейс 1/2" NPT
  • Материал корпуса: нержавеющая сталь 316
  • Рабочая температура (Tu): −40…+85 °C
  • Вес: 0,319 кг
  • Соответствие стандартам: IEC 61643-21, GB/T 18802.21, GB/T 3836.15
  • Артикул: 86220624

Характеристики

Электрические характеристики
Тип напряжения DC
Uc DC, макс. рабочее напр., В 48
Iimp(10/350), имп. ток на полюс, кА 5
In(8/20), номин. ток разряда, кА 10
Imax(8/20), макс. ток разряда, кА 20
Механические характеристики
Технология газовый разрядник + ограничительный диод
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
