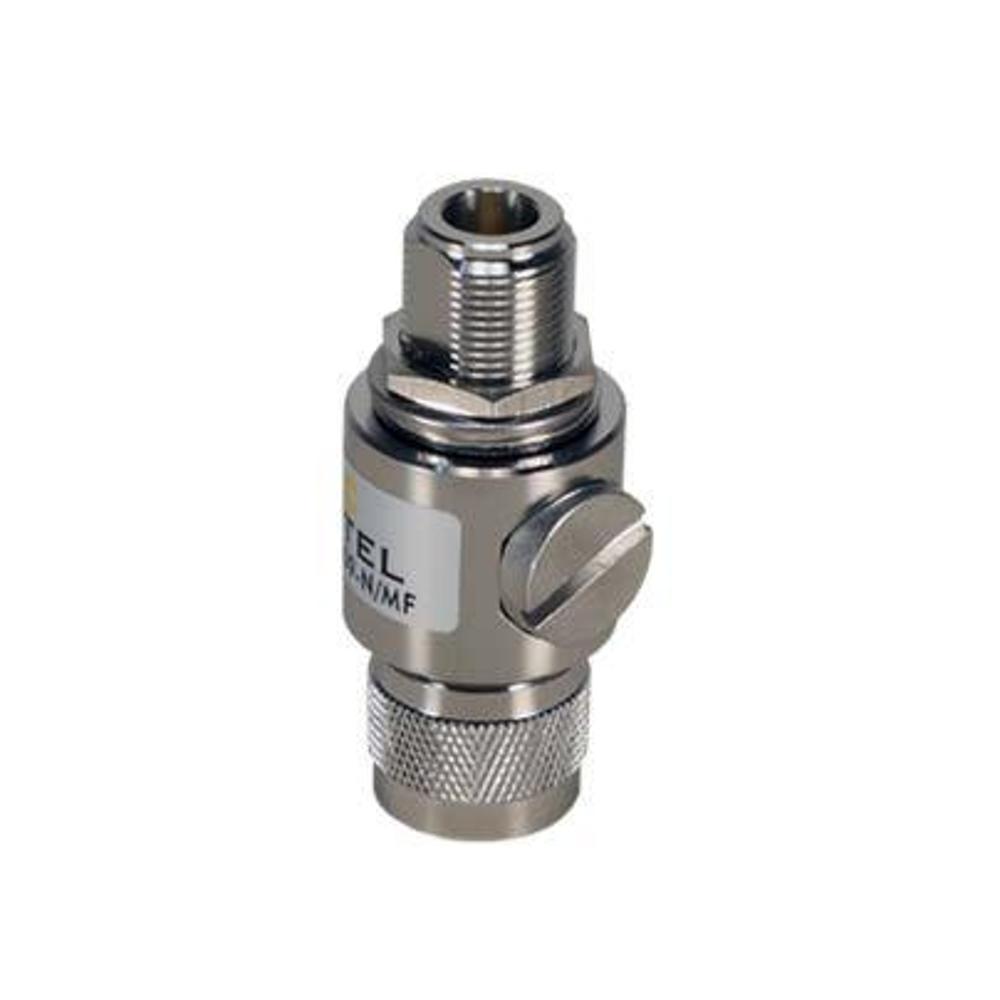

Устройство защиты от импульсных перенапряжений УЗИП CITEL P8AX50-NWSMA/FF (611826)

Артикул: 611826
Цена товара:
5 394 ₽
Общая цена:
5 394 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП для защиты коаксиальных ВЧ-трактов до 3,5 ГГц от грозовых и коммутационных импульсов. Двунаправленная защита, газовый разрядник со сменным модулем BBHF-500V, пропускание DC до 10 А. Вносимые потери <0,2 дБ, Imax 20 кА, Up <1200 В. Разъёмы N Female / SMA Female, корпус IP66.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL P8AX50-NWSMA/FF серии P8AX — это высокочастотное коаксиальное устройство защиты, предназначенное для надёжной защиты радиочастотного и телекоммуникационного оборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами. Устройство обеспечивает двунаправленную защиту коаксиальных линий передачи сигнала в диапазоне от постоянного тока до 3,5 ГГц, эффективно отводя избыточную энергию импульса на землю и предотвращая повреждение чувствительной электроники приёмопередающих трактов.

В основе работы УЗИП лежит съёмный газовый разрядник, который при возникновении импульсного перенапряжения срабатывает и замыкает линию на землю, ограничивая уровень напряжения на защищаемом оборудовании значением менее 1200 В. Устройство выполнено по проходной схеме с переходным разъёмом N Female — SMA Female, что позволяет включать его непосредственно в разрыв коаксиального тракта без дополнительных переходников. Низкие вносимые потери (менее 0,2 дБ) и коэффициент стоячей волны по напряжению менее 1,2:1 гарантируют минимальное влияние на качество передаваемого сигнала. УЗИП допускает пропускание постоянного тока до 10 А, что делает его пригодным для питания активного оборудования по коаксиальному кабелю. Корпус из латуни с покрытием Cu Zn Sn обеспечивает степень защиты IP66, что допускает наружную установку. При срабатывании защиты происходит короткое замыкание, а индикатором отключения служит прерывание передачи сигнала. Замена сработавшего элемента производится путём установки сменного модуля BBHF-500V.

Области применения

  • Защита базовых станций сотовой связи и оборудования радиодоступа
  • Защита антенно-фидерных трактов систем радиосвязи и радиорелейных линий
  • Защита приёмопередающего оборудования Wi-Fi, WiMAX и других беспроводных систем в диапазоне до 3,5 ГГц
  • Защита GPS/GNSS-антенн и навигационного оборудования
  • Защита коаксиальных линий передачи в системах телеметрии и промышленной радиосвязи

Ключевые особенности

  • Двунаправленная защита коаксиальной линии
  • Съёмный газовый разрядник с возможностью замены (модуль BBHF-500V)
  • Низкие вносимые потери — менее 0,2 дБ
  • Допускает пропускание постоянного тока до 10 А
  • Проходной монтаж с переходным разъёмом N Female / SMA Female
  • Корпус со степенью защиты IP66 для наружного применения

Технические характеристики

  • Частотный диапазон: DC–3,5 ГГц
  • Вносимые потери: < 0,2 дБ
  • Волновое сопротивление: 50 Ом
  • Коэффициент стоячей волны по напряжению (КСВН): < 1,2:1
  • Макс. линейный ток (IL): 10 А
  • Макс. ток разряда (Imax, 8/20 мкс): 20 кА
  • Номинальный ток разряда (In, 8/20 мкс, C2): 5 кА
  • Импульсный ток (Iimp, 10/350 мкс, D1): 1 кА
  • Уровень защиты (Up, @1 кВ/мкс, C3): < 1200 В
  • Макс. передаваемая мощность: 780 Вт
  • Сопротивление изоляции (IR): ≥ 10 ГОм
  • Разъёмы: N Female / SMA Female
  • Технология: газовый разрядник
  • Материал корпуса: латунь, покрытие Cu Zn Sn
  • Рабочая температура: −40…+85 °C
  • Степень защиты: IP66
  • Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
  • Соответствие RoHS: да
  • Артикул: 611826
