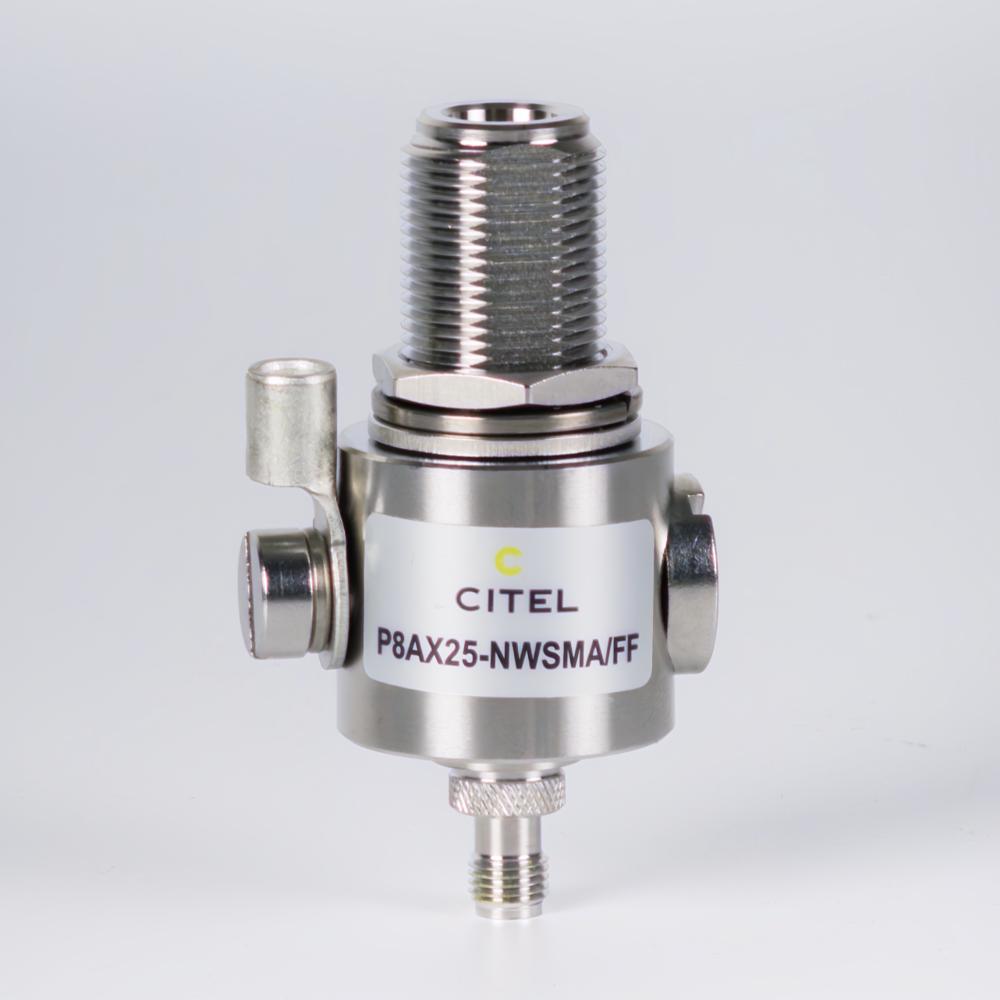

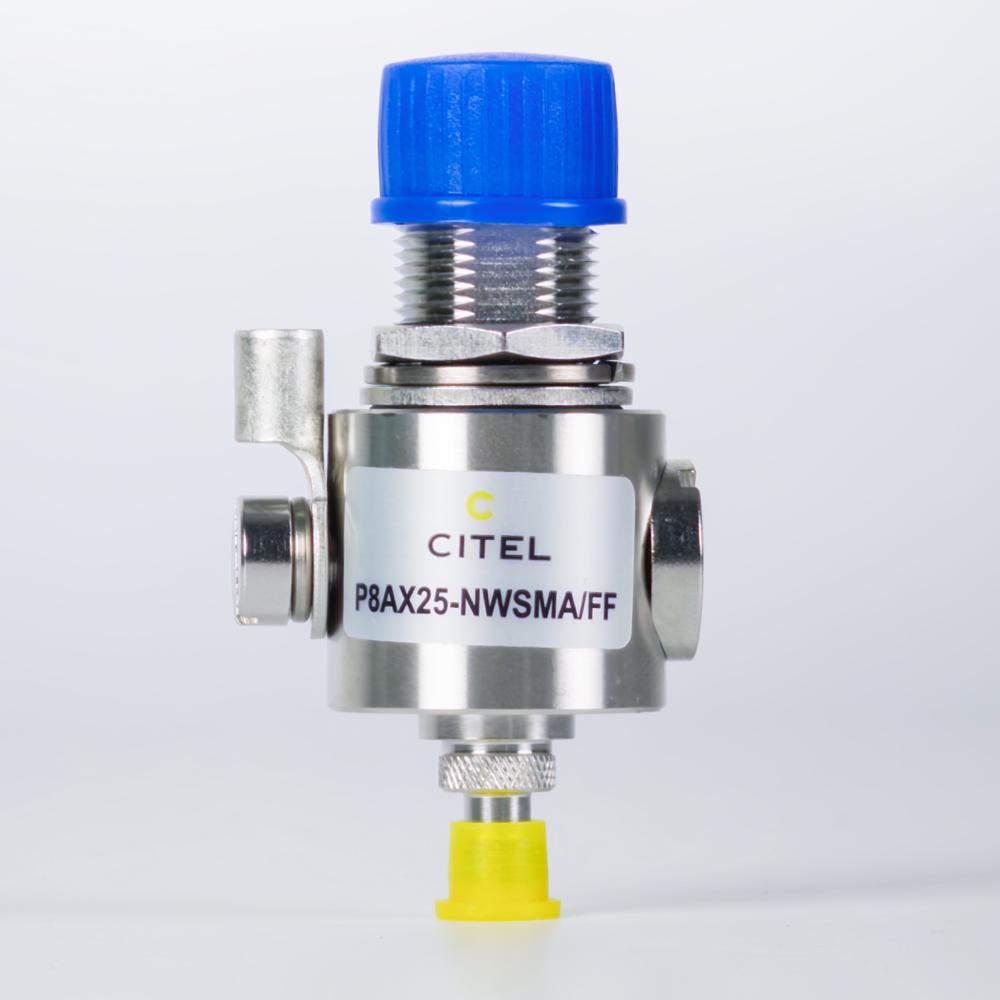

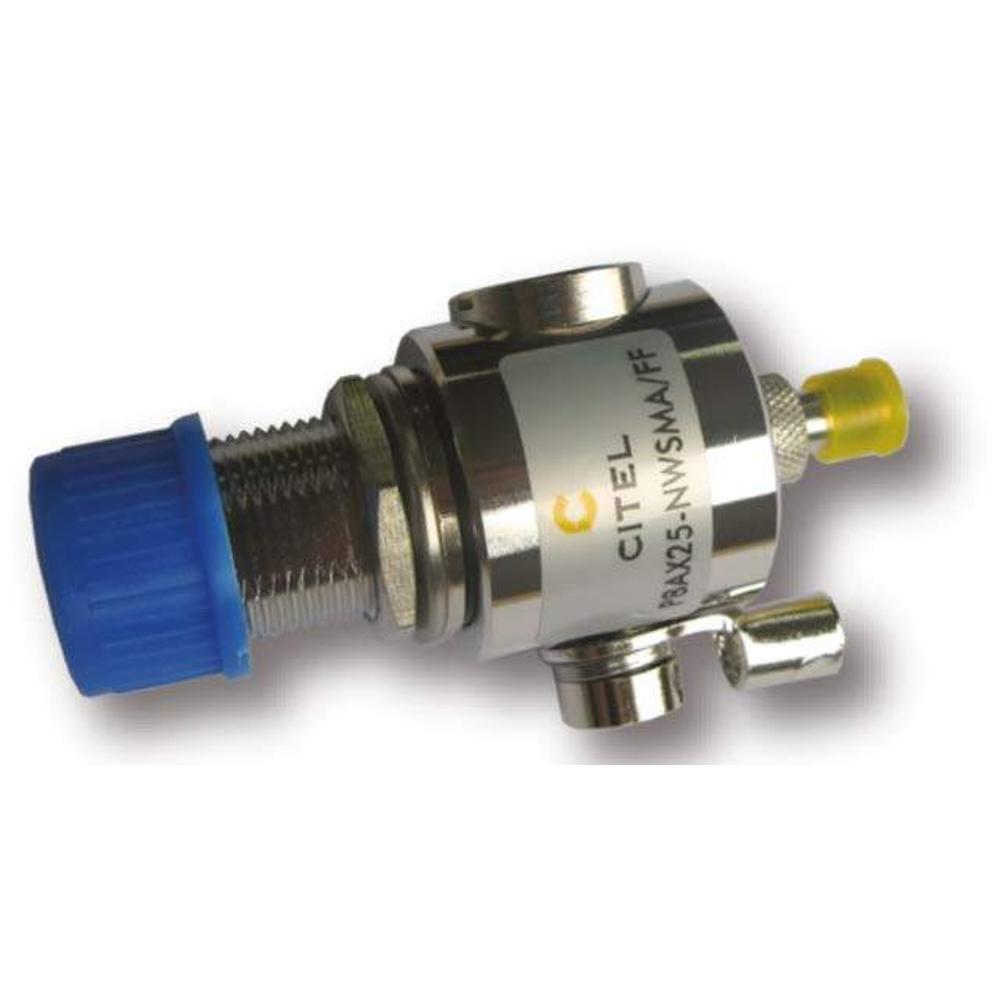

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL P8AX25-NWSMA/FF (арт. 610928) представляет собой высокочастотный коаксиальный ограничитель перенапряжений, специально разработанный для защиты дорогостоящего радиочастотного оборудования от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель обеспечивает двунаправленную защиту коаксиальной линии передачи, эффективно отводя опасные импульсные токи на землю и пропуская при этом полезный ВЧ-сигнал с минимальными потерями. Благодаря использованию съемного газового разрядника, устройство гарантирует надежное заземление и защиту оборудования в широком диапазоне частот вплоть до 3.5 ГГц, что делает его идеальным решением для профессиональных телекоммуникационных систем.

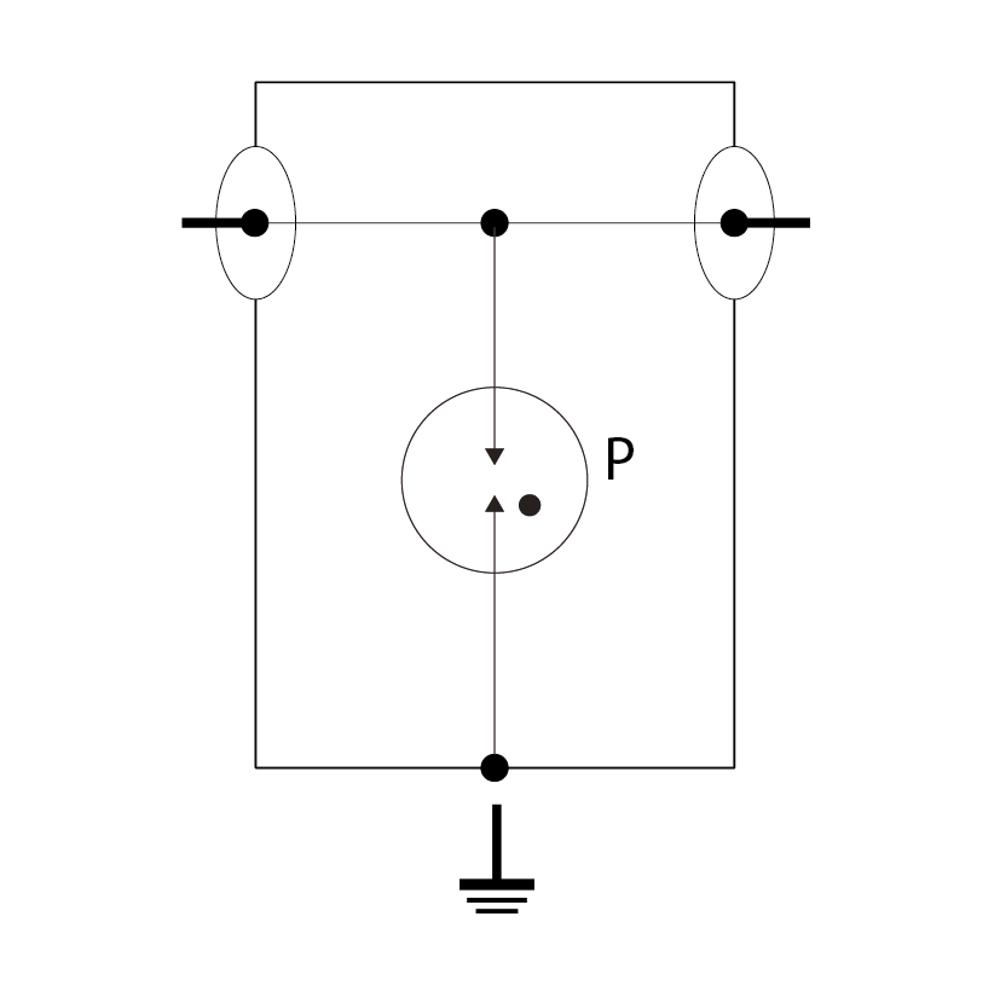

Устройство построено на базе высококачественного газового разрядника, который обеспечивает мгновенное срабатывание при возникновении перенапряжения и автоматическое восстановление после его исчезновения. Принцип работы основан на лавинном пробое газа в разрядной трубке при превышении порогового напряжения, что создает низкоимпедансный путь для импульсного тока на землю. УЗИП CITEL P8AX25-NWSMA/FF устанавливается в разрыв коаксиальной линии (сквозной монтаж) и допускает пропускание постоянного тока, что позволяет использовать его в системах с дистанционным питанием (например, для усилителей или удаленных антенн). Благодаря переходным разъемам N (папа) - SMA (мама), устройство легко интегрируется в существующие тракты с различными типами коннекторов. Корпус из латуни с гальваническим покрытием и степень защиты IP66 обеспечивают надежную работу в самых суровых погодных условиях, включая установку на открытом воздухе.

Области применения

• Защита базовых станций сотовой связи и ретрансляторов от грозовых перенапряжений.
• Обеспечение безопасности радиооборудования в системах беспроводного широкополосного доступа (WISP, Wi-Fi).
• Защита антенно-фидерных трактов в системах радиосвязи, телеметрии и диспетчеризации.
• Экранирование оборудования в системах GPS/ГЛОНАСС навигации и точного времени.
• Применение в промышленных сетях передачи данных и контрольно-измерительных комплексах с коаксиальными интерфейсами.

Ключевые особенности

• Высокочастотный диапазон: Работа в диапазоне частот от 0 до 3.5 ГГц.
• Низкие вносимые потери: Менее 0.2 дБ, что гарантирует минимальное затухание полезного сигнала.
• Съёмный газовый разрядник: Обеспечивает простоту обслуживания и быструю замену элемента защиты.
• Двунаправленная защита: Обеспечивает защиту оборудования с обеих сторон линии передачи.
• Пропускание постоянного тока: Позволяет использовать устройство в линиях с дистанционным питанием (DC bias).
• Водонепроницаемый корпус: Степень защиты IP66 для установки вне помещений.

Технические характеристики

• Максимальная частота: DC - 3.5 ГГц
• Максимальная передаваемая мощность: 190 Вт
• Волновое сопротивление: 50/75 Ом

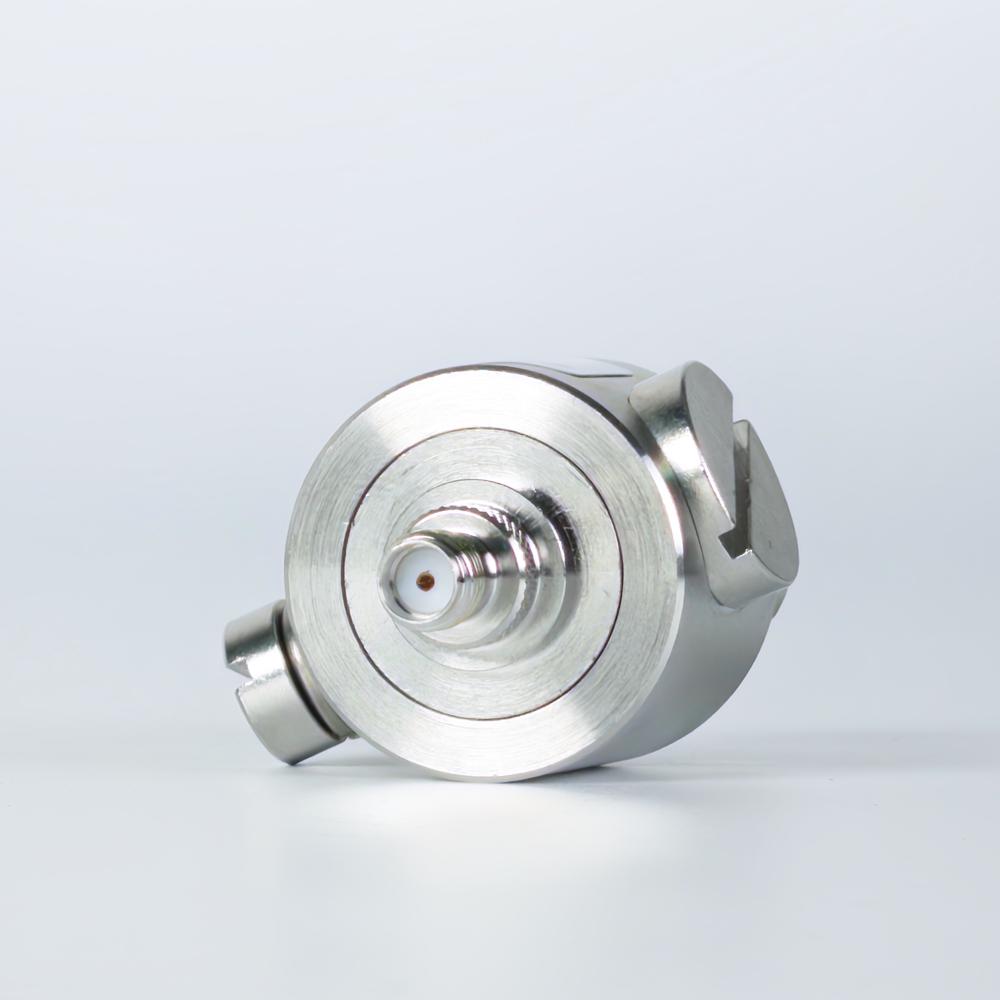

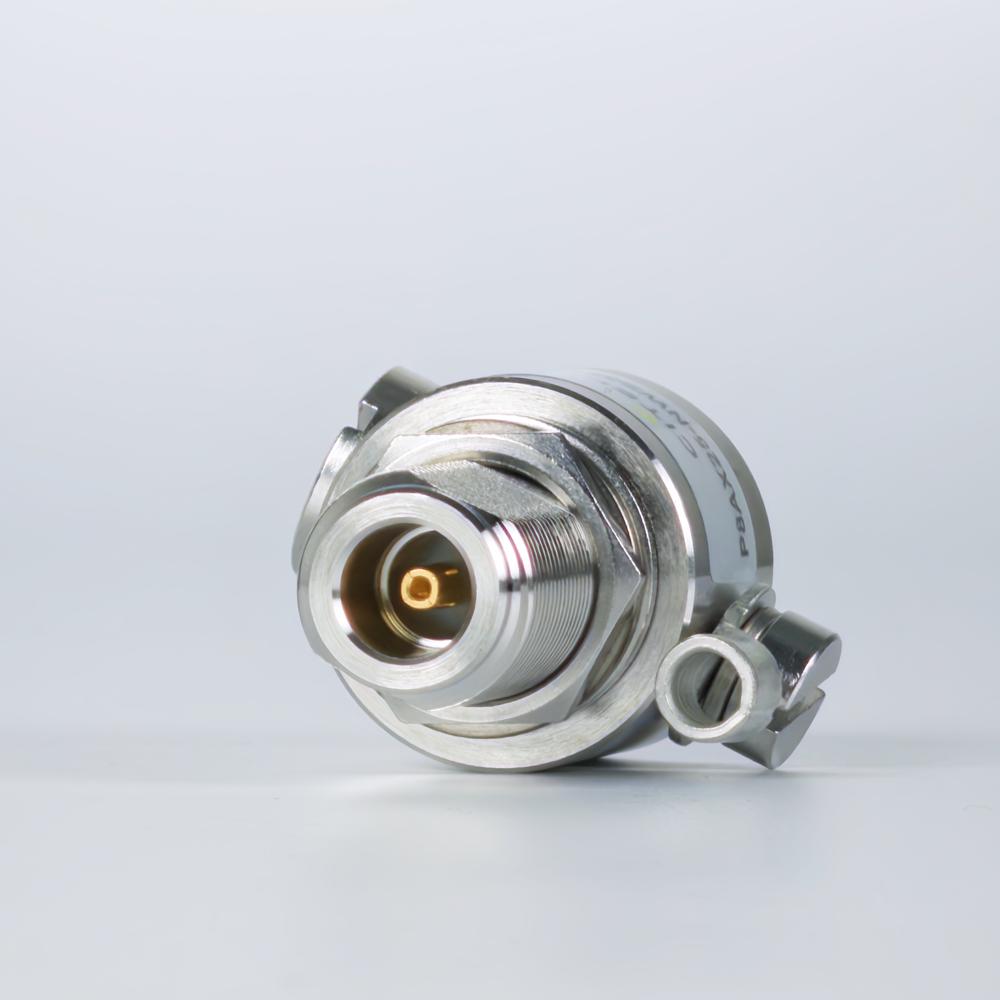

• Тип разъемов: N (Папа) / SMA (Мама)
• Номинальный ток разряда (8/20 мкс): 5 кА
• Максимальный ток разряда (8/20 мкс): 20 кА
• Импульсный ток (10/350 мкс): 2.5 кА
• Уровень защиты (при 1 кВ/мкс): < 800 В
• Вносимые потери: < 0.2 дБ
• Коэффициент стоячей волны (КСВН): < 1.2:1
• Максимальный рабочий ток: 10 А
• Рабочая температура: от -40°C до +85°C
