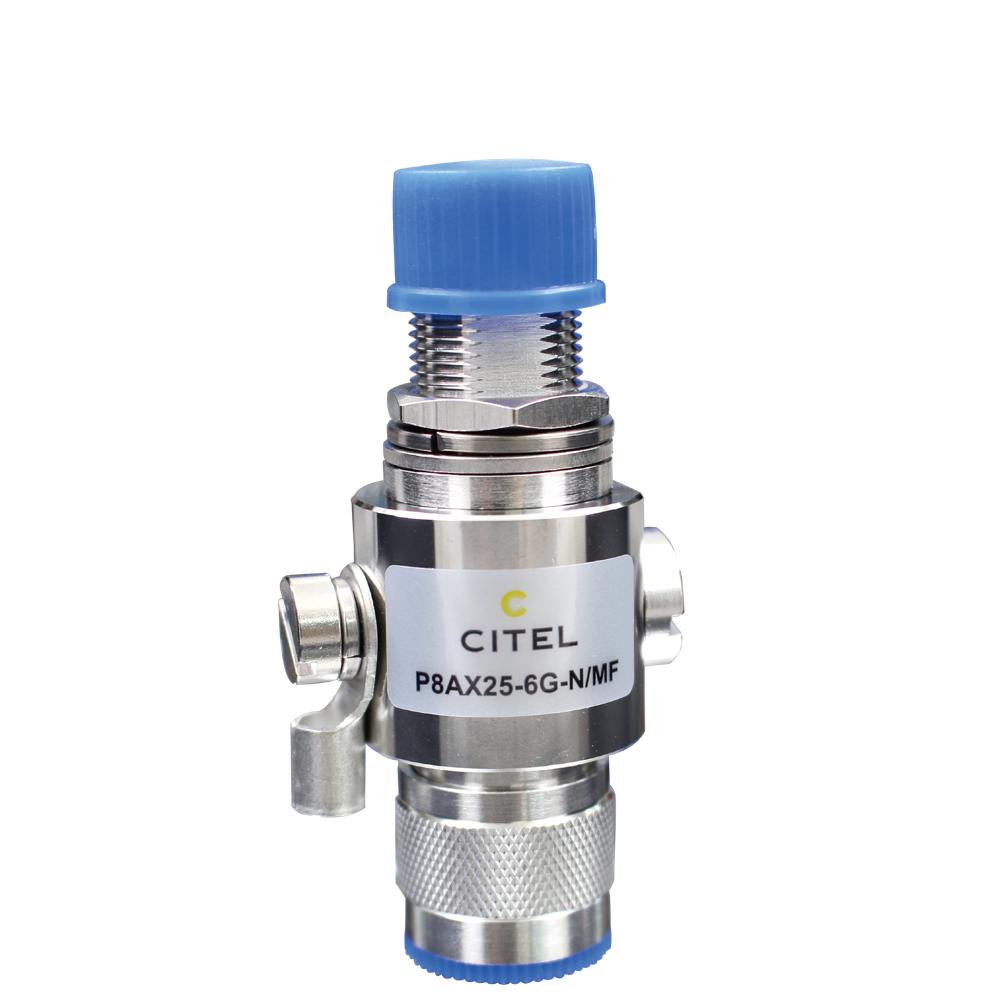

Устройство защиты от импульсных перенапряжений CITEL P8AX25-6G-N/MF (арт. 68004) представляет собой высокочастотный коаксиальный УЗИП, предназначенный для надежной защиты радиочастотного оборудования и антенно-фидерных трактов от разрушительного воздействия грозовых разрядов и коммутационных перенапряжений. Данное устройство обеспечивает двунаправленную защиту, эффективно ограничивая как прямое, так и отраженное напряжение, что критически важно для сохранения целостности дорогостоящих передатчиков, приемников и измерительных приборов.

В основе работы модуля CITEL P8AX25-6G-N/MF лежит технология сменного газового разрядника, который мгновенно срабатывает при превышении порогового напряжения, отводя опасный импульсный ток на землю. Устройство рассчитано на работу в широком диапазоне частот от постоянного тока (DC) до 6 ГГц, что делает его идеальным решением для современных систем связи, включая 4G/5G, Wi-Fi, спутниковые и радиорелейные линии. Благодаря исполнению с разъемом типа N (Папа/Мама) и импедансу 50 Ом, УЗИП монтируется непосредственно в разрыв коаксиального кабеля (проходной монтаж) и допускает пропускание постоянного тока, что позволяет использовать его в системах с дистанционным питанием (например, для усилителей или конвертеров). Корпус устройства выполнен из латуни с гальваническим покрытием Cu Zn Sn и имеет степень защиты IP65, что гарантирует стабильную работу в условиях высокой влажности и на открытом воздухе.

Области применения

• Телекоммуникационное оборудование: Защита базовых станций сотовой связи (4G/5G), радиорелейных линий и Wi-Fi точек доступа.
• Спутниковые системы: Обеспечение безопасности приемо-передающего оборудования VSAT, спутникового телевидения и систем связи.
• Радиовещание и связь: Защита профессиональных радиостанций, ретрансляторов и антенных коммутаторов.
• Промышленная автоматика: Применение в системах сбора данных, телеметрии и управления, использующих высокочастотные интерфейсы.
• Измерительное и лабораторное оборудование: Защита дорогостоящих анализаторов спектра, генераторов сигналов и векторных анализаторов цепей.

Ключевые особенности

• Широкий частотный диапазон: Работа от DC до 6 ГГц без потери качества сигнала.
• Низкие вносимые потери: Менее 0.2 дБ, что минимизирует затухание полезного сигнала.
• Высокая пропускная способность по току: Выдерживает импульсный ток до 20 кА (8/20 мкс) и 2.5 кА (10/350 мкс).
• Сменный газовый разрядник: Обеспечивает простоту обслуживания и быструю замену защитного элемента после мощного удара.
• Пропускание постоянного тока: Позволяет передавать питание по центральной жиле кабеля (до 10 А).

Технические характеристики

• Артикул производителя: 68004
• Максимальная частота (f): DC - 6 ГГц
• Максимальная передаваемая мощность (P): 190 Вт
• Волновое сопротивление (Z): 50 Ом
• Вносимые потери: < 0.2 дБ
• Номинальный ток разряда (In) 8/20 мкс: 5 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 20 кА
• Импульсный ток (Iimp) 10/350 мкс: 2.5 кА
• Уровень защиты (Up): < 2300 В
• Тип разъема: N (Папа/Мама)
• Степень защиты корпуса: IP65
• Рабочая температура: от -40 до +85 °C
