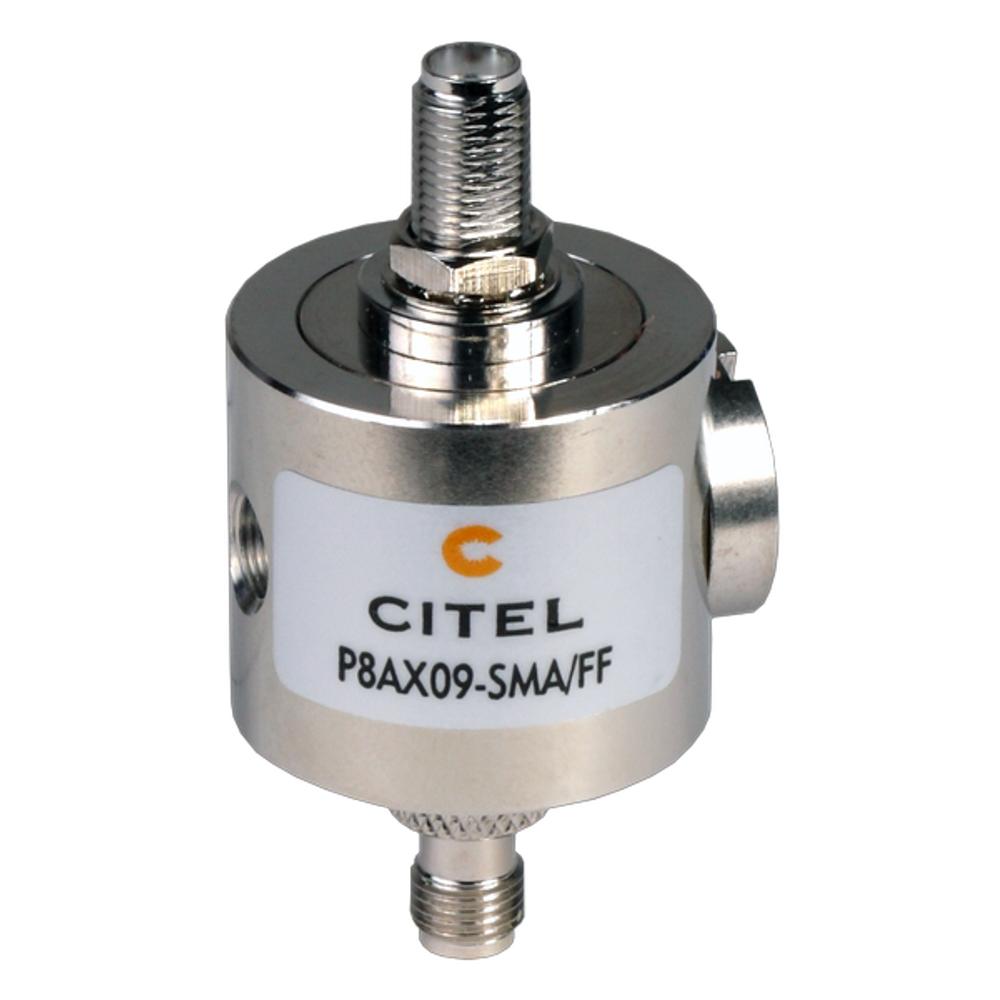

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL P8AX09-SMA/FF (арт. 60511) представляет собой высокочастотное коаксиальное устройство, предназначенное для защиты чувствительного радиооборудования, антенно-фидерных систем и телекоммуникационных устройств от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель обеспечивает надежный барьер для импульсных токов, возникающих как при прямых, так и при индуцированных ударах молнии, эффективно ограничивая перенапряжение до безопасного уровня и предотвращая выход из строя дорогостоящей аппаратуры.

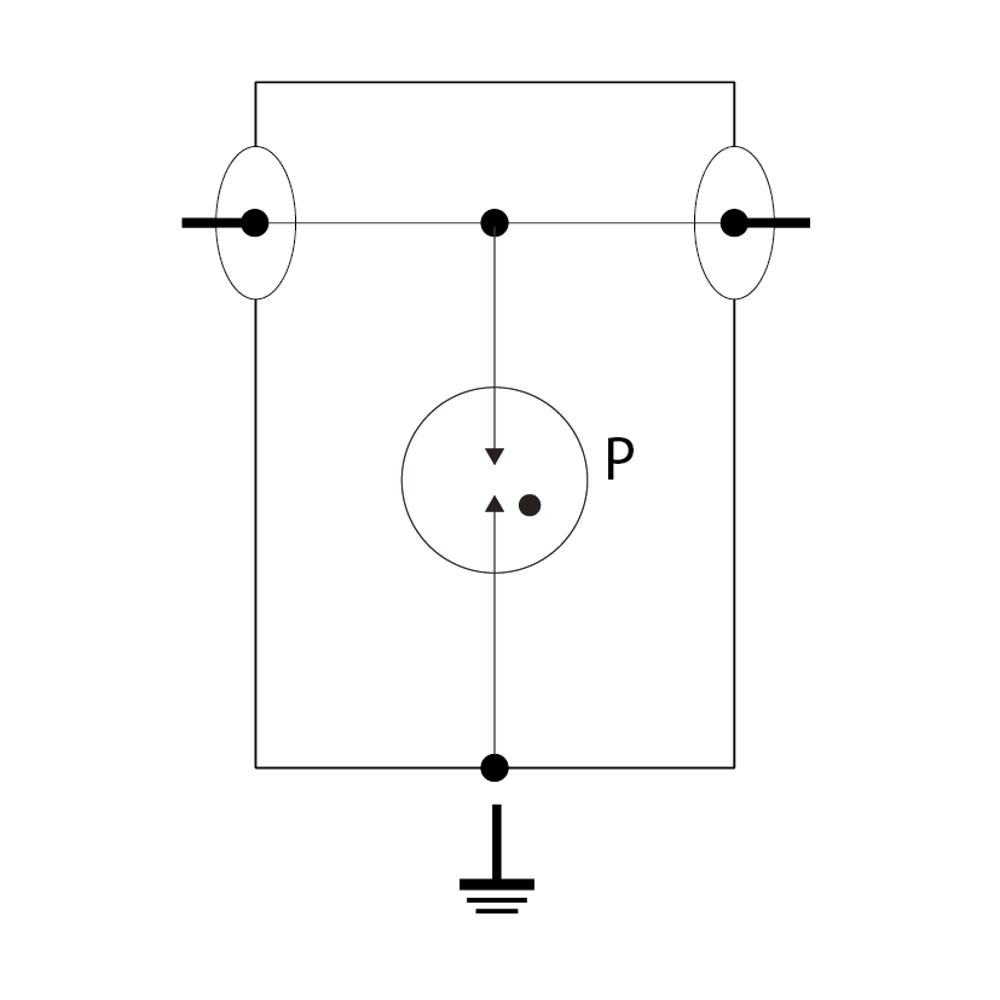

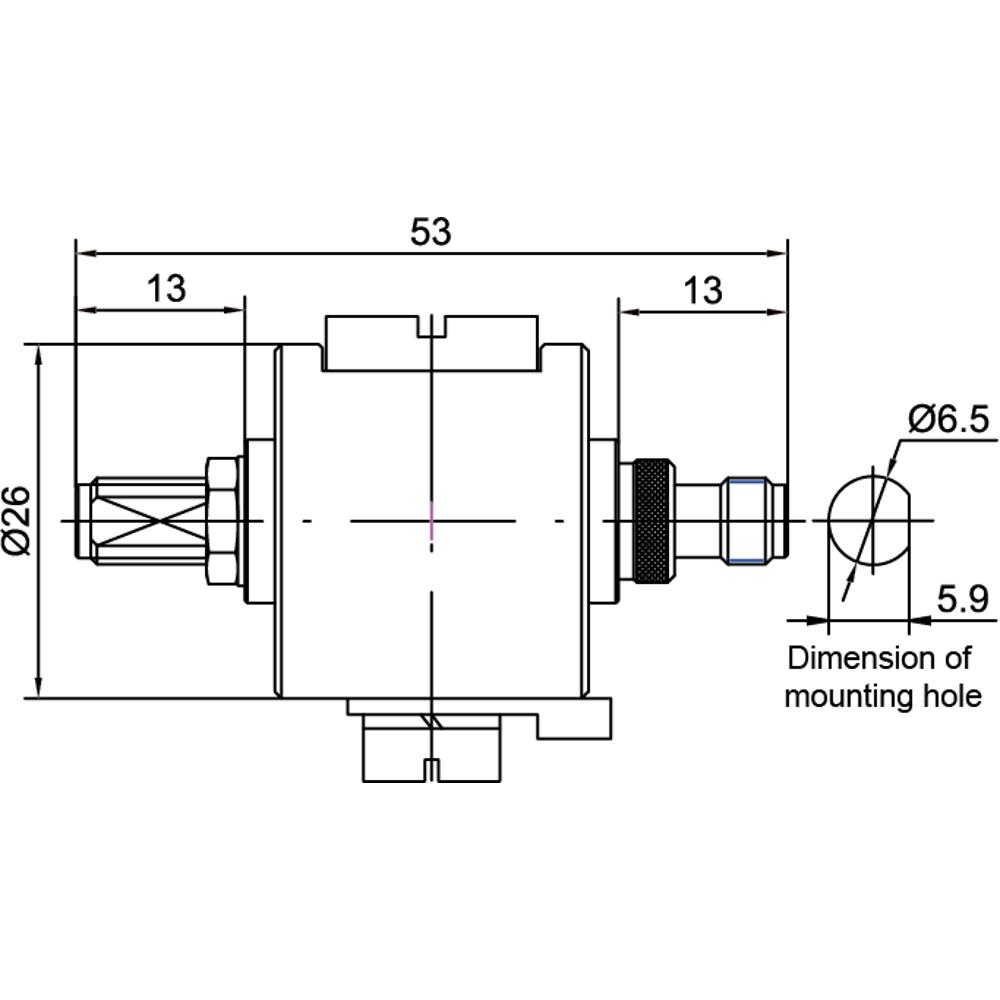

Устройство серии P8AX построено на базе съемного газового разрядника, который обеспечивает двунаправленную защиту и отличается высокой пропускной способностью. Благодаря коаксиальной конструкции с волновым сопротивлением 50 Ом и разъемами SMA (Мама/Мама), УЗИП включается в разрыв кабельной линии последовательно, что гарантирует минимальное влияние на передаваемый сигнал. Принцип работы основан на лавинообразном пробое газового промежутка при превышении порогового напряжения: в нормальном состоянии устройство прозрачно для сигнала, а при возникновении перенапряжения мгновенно шунтирует опасный импульс на землю. Устройство допускает пропускание постоянного тока, что расширяет сферу его применения, а широкий диапазон рабочих частот от 0 до 3.5 ГГц делает его универсальным решением для современных систем связи.

Области применения

• Защита базовых станций сотовой связи и ретрансляторов от грозовых перенапряжений.
• Оборудование для беспроводных сетей передачи данных (Wi-Fi, WiMAX, Point-to-Point мосты).
• Антенно-фидерные тракты систем радиосвязи, включая радиостанции и рации.
• Телекоммуникационное оборудование, работающее в диапазоне частот до 3.5 ГГц.
• Системы видеонаблюдения и передачи данных по коаксиальным линиям с питанием по постоянному току (DC).

Ключевые особенности

• Низкие вносимые потери (менее 0.2 дБ) — не влияет на качество передаваемого сигнала.
• Съемный газовый разрядник — обеспечивает простоту обслуживания и быструю замену элемента.
• Двунаправленная защита — эффективно подавляет помехи, приходящие как со стороны антенны, так и со стороны оборудования.
• Высокая степень защиты корпуса IP66 — устойчив к воздействию влаги и пыли, подходит для наружной установки.
• Допускает пропускание постоянного тока (DC) — идеально подходит для систем с дистанционным питанием.

Технические характеристики

• Тип разъема: SMA (Мама/Мама)
• Максимальная рабочая частота: DC - 3.5 ГГц
• Максимальная передаваемая мощность: 25 Вт
• Волновое сопротивление: 50 Ом
• Вносимые потери: < 0.2 дБ
• Возвратные потери: > 20 дБ
• Коэффициент стоячей волны по напряжению (КСВН): < 1.2:1
• Номинальный ток разряда (8/20 мкс): 5 кА
• Максимальный ток разряда (8/20 мкс): 20 кА
• Импульсный ток (10/350 мкс): 2.5 кА
• Уровень защиты (при 1 кВ/мкс): < 650 В
• Максимальный рабочий ток: 10 А
• Рабочая температура: от -40°C до +85°C
• Материал корпуса: Латунь с покрытием Cu Zn Sn
