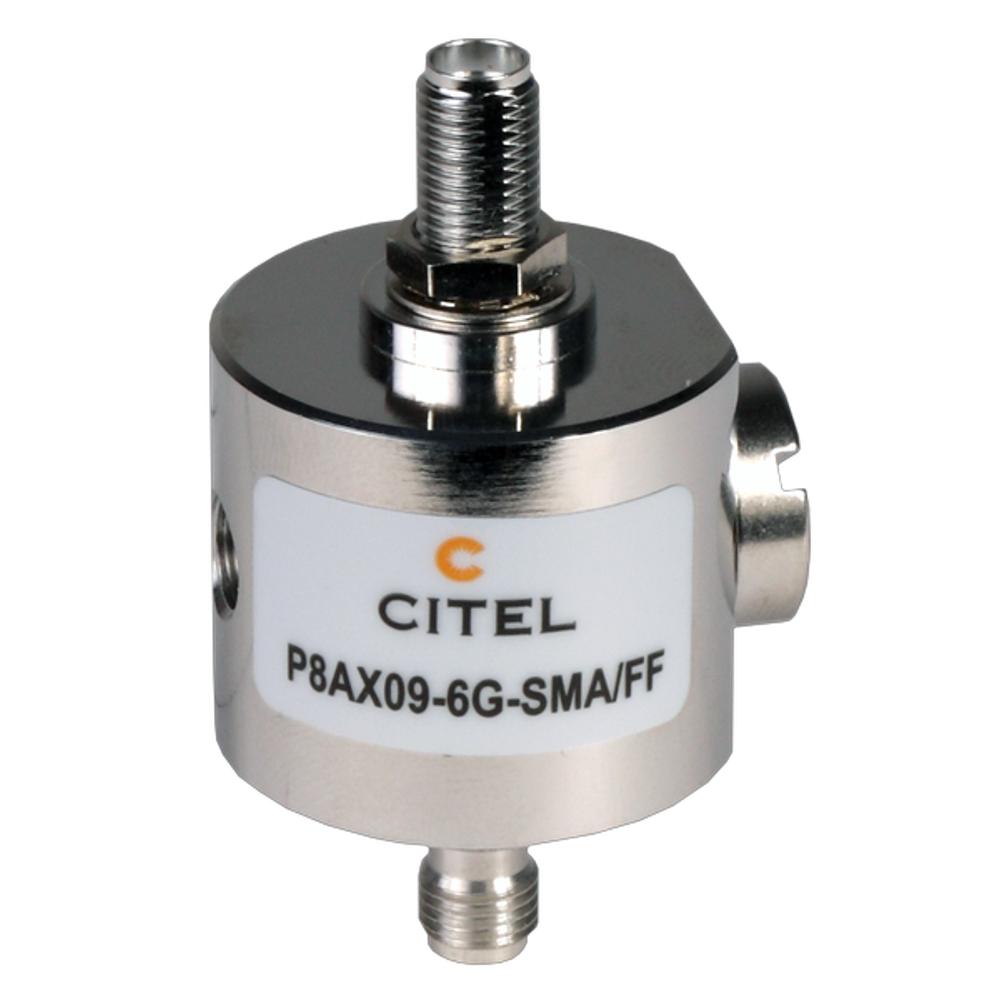

Устройство защиты от импульсных перенапряжений УЗИП CITEL P8AX09-6G-SMA/FF (артикул 68511) представляет собой высокочастотный коаксиальный ограничитель перенапряжений, предназначенный для защиты радиочастотного оборудования и антенно-фидерных трактов от разрушительного воздействия грозовых разрядов и коммутационных помех. Основная функция устройства — отводить опасные импульсные токи на землю, обеспечивая при этом беспрепятственное прохождение полезного ВЧ-сигнала с минимальными искажениями.

Устройство построено на технологии газового разрядника (Gas Discharge Tube, GDT), который обеспечивает высокую скорость срабатывания и способность многократно пропускать мощные импульсные токи. Принцип работы основан на лавинном пробое газа в герметичной камере при превышении порогового напряжения, что создает путь для тока утечки на землю. Данная модель специально разработана для работы в диапазоне частот от постоянного тока (DC) до 6 ГГц, что делает её идеальной для современных телекоммуникационных систем, включая 4G/5G, Wi-Fi, спутниковую связь и радиорелейные линии. Подключение осуществляется через разъемы SMA типа "мама-мама" (FF), что обеспечивает надежное и согласованное соединение с коаксиальным кабелем сопротивлением 50 Ом. Устройство допускает пропускание постоянного тока, что позволяет использовать его в линиях с дистанционным питанием (например, для усилителей или малошумящих блоков LNB).

Области применения

• Защита базовых станций сотовой связи (GSM, UMTS, LTE, 5G) и репитеров.
• Оборудование спутниковой связи и навигации (GPS/ГЛОНАСС).
• Радиорелейные линии связи и Wi-Fi/WiMAX точки доступа.
• Измерительное и лабораторное оборудование, работающее в высокочастотном диапазоне.
• Системы видеонаблюдения и передачи данных по коаксиальным линиям.

Ключевые особенности

• Широкий частотный диапазон: Работа от DC до 7 ГГц с низкими вносимыми потерями менее 0.2 дБ.
• Высокая пропускная способность: Выдерживает импульсные токи до 20 кА (8/20 мкс) и 2.5 кА (10/350 мкс).
• Сменный газовый разрядник: Обеспечивает легкое обслуживание и восстановление устройства после мощного удара.
• Двунаправленная защита: Ограничивает перенапряжения как со стороны антенны, так и со стороны оборудования.
• Герметичное исполнение: Степень защиты IP65 позволяет использовать устройство вне помещений без дополнительных кожухов.

Технические характеристики

• Артикул: 68511
• Модель: P8AX09-6G-SMA/FF
• Тип разъема: SMA (Мама/Мама, FF)
• Импеданс (Z): 50 Ом
• Максимальная частота (f): DC - 7 ГГц
• Максимальная передаваемая мощность (P): 70 Вт
• Номинальный ток разряда (8/20 мкс) In: 5 кА
• Максимальный ток разряда (8/20 мкс) Imax: 20 кА
• Импульсный ток (10/350 мкс) Iimp: 2.5 кА
• Уровень защиты (Up): < 1100 В
• Вносимые потери: < 0.2 дБ
• Коэффициент стоячей волны по напряжению (КСВН): < 1.25:1
• Максимальный рабочий ток (IL): 10 А
• Рабочая температура: от -40 до +85 °C
• Степень защиты корпуса: IP65
