Устройство защиты от импульсных перенапряжений (УЗИП) CITEL MJ8-POE-C6A/G/KF предназначено для защиты дорогостоящего сетевого оборудования, работающего по технологиям Power over Ethernet (PoE) и 10 Gigabit Ethernet, от разрушительного воздействия импульсных перенапряжений. Эти перенапряжения могут возникать вследствие ударов молнии вблизи линий передачи данных или коммуникационных кабелей, а также из-за коммутационных процессов в электрических сетях. Устройство обеспечивает надежную защиту как по линиям передачи данных, так и по линиям питания PoE, предотвращая простои оборудования и финансовые потери.

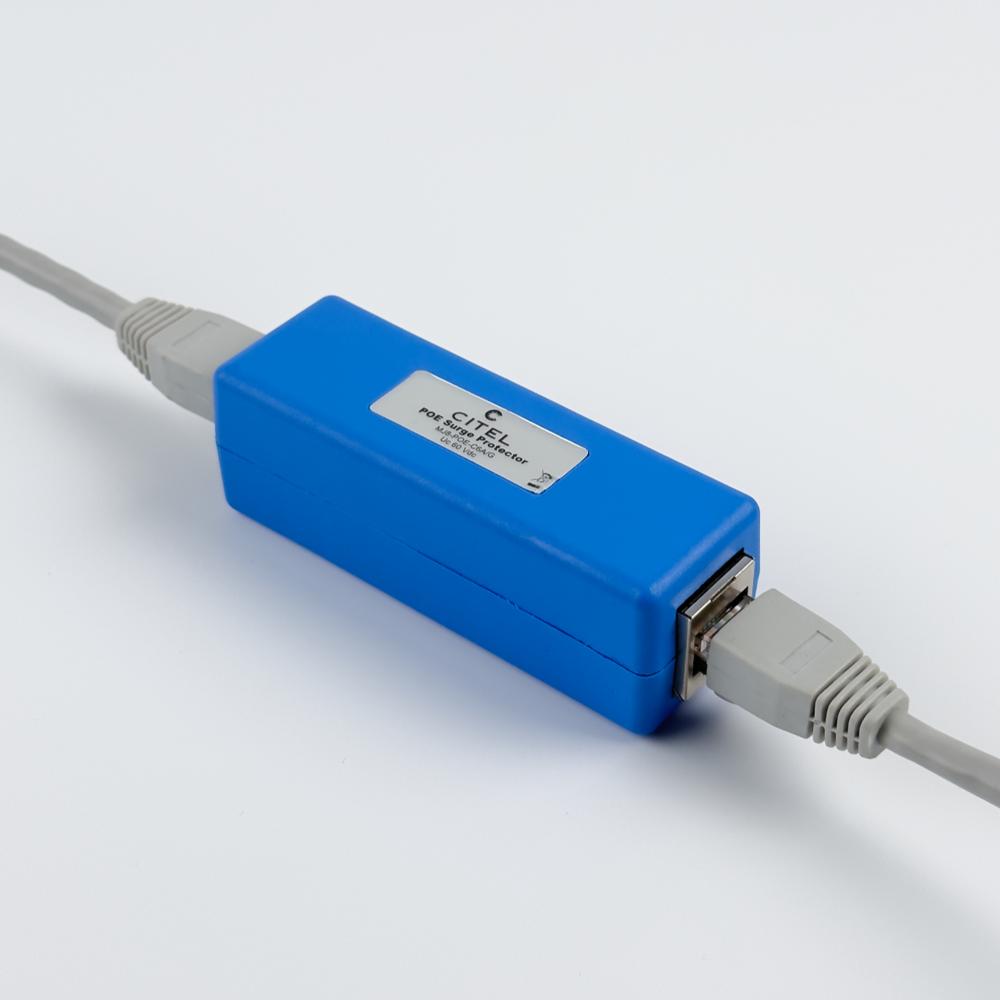

Устройство построено на основе трёхэлектродной газовой разрядной трубки (GDT), что обеспечивает высокую скорость срабатывания и эффективное подавление мощных импульсных помех. Оно соответствует высшим категориям защиты по стандарту IEC/EN 61643-21: D1, C2 и C3, что позволяет устанавливать его на границе зон молниезащиты LPZ 0-2. УЗИП имеет компактный пластиковый корпус с экранированными разъемами RJ45 на входе и выходе, что обеспечивает простую инсталляцию "в разрыв" кабеля. Оно полностью совместимо со стандартами Ethernet IEEE 802.3af/at/bt (PoE, PoE+, PoE++) и поддерживает передачу данных на скорости до 10 Гбит/с при использовании кабеля категории 6A. Для монтажа предусмотрено несколько вариантов: на DIN-рейку, на стену или на монтажную пластину с помощью комплекта заземления (KF-версия).

Области применения

• Защита IP-камер с питанием по PoE, установленных на улице или в зонах с повышенным риском грозовых перенапряжений.
• Обеспечение безопасности активного сетевого оборудования (коммутаторы, маршрутизаторы, точки доступа Wi-Fi) в офисных и промышленных сетях.
• Защита линий связи и питания для систем контроля доступа, видеодомофонов и других систем безопасности зданий.
• Применение в структурированных кабельных системах (СКС) для защиты магистральных и горизонтальных каналов передачи данных.
• Использование в телекоммуникационных шкафах и серверных комнатах для создания комплексной системы защиты от перенапряжений.

Ключевые особенности

• Поддержка PoE++ (IEEE 802.3bt) с максимальной мощностью до 90 Вт и напряжением до 60 В постоянного тока.
• Совместимость с 10 Gigabit Ethernet для защиты высокоскоростных сетевых магистралей.
• Компактный корпус из термопластика UL94-V0 с защитой IP20 для установки внутри помещений.

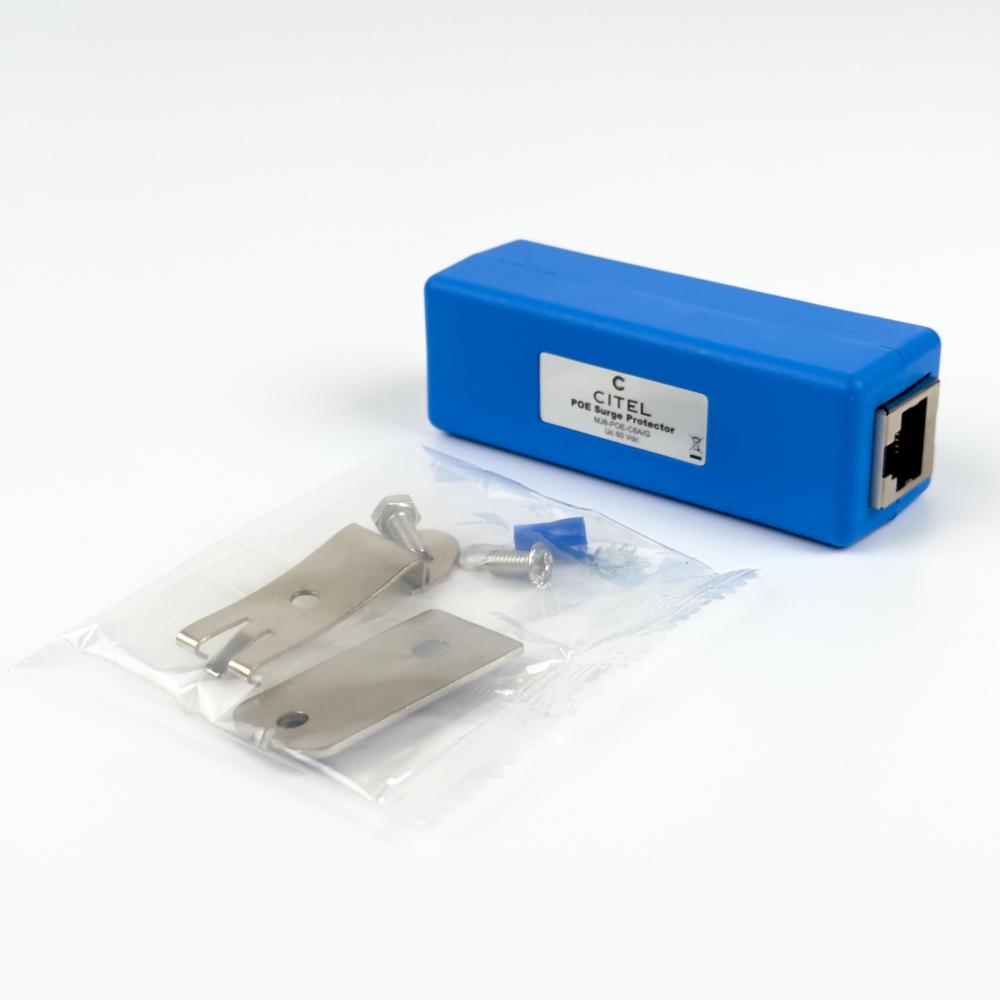

• Универсальный монтаж: на DIN-рейку, стену или пластину (для версии с комплектом заземления /KF).
• Высокая стойкость к импульсным токам: максимальный разрядный ток (Imax) 2 кА на линию, суммарный до 16 кА.

Технические характеристики

• Артикул производителя: 581551
• Стандарты передачи: 10 Gigabit Ethernet, IEEE 802.3af/at/bt (PoE/PoE+/PoE++)
• Макс. рабочее напряжение (PoE), Uc: 60 В постоянного тока
• Макс. пропускная способность: 10 Гбит/с
• Макс. мощность PoE (4PPoE): 90 Вт
• Макс. линейный ток, IL: 2 А
• Номинальный ток разряда (линия-земля), In: 2 кА (8/20 мкс)
• Уровень защиты, Up: < 700 В
• Ёмкость, C: < 5 пФ
• Тип разъёмов: Экранированный RJ45 "мама" (вход/выход)
• Рабочая температура, Tu: от -40°C до +85°C
• Степень защиты корпуса: IP20 (только для внутренней установки)
• Соответствие стандартам: IEC/EN 61643-21, UL497B, ANSI/TIA-568-C.1
