Устройство защиты от импульсных перенапряжений (УЗИП) CITEL MJ8-POE-C6A предназначено для защиты сетевого оборудования, работающего по технологии Power over Ethernet (PoE), от разрушительных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Его основная функция — отвод опасного импульсного тока на землю, предотвращая повреждение дорогостоящих активных устройств, таких как коммутаторы, маршрутизаторы, точки доступа и IP-камеры.

Устройство построено на гибридной технологии, сочетающей трёхэлектродный газовый разрядник (P) и трёхполюсный малоёмкостный диод (DBC), что обеспечивает быстрое срабатывание и низкий уровень остаточного напряжения. Оно совместимо со стандартами PoE++ и предназначено для установки в линиях передачи данных категории 6А, поддерживающих скорость до 10 Гбит/с. Благодаря экранированным разъёмам RJ45 и металлическому корпусу, УЗИП подходит для наружного применения и монтажа в телекоммуникационных шкафах, серверных комнатах и промышленных сетях.

Области применения

• Защита уличных и промышленных IP-камер с питанием по PoE.
• Обеспечение безопасности сетевого оборудования в системах видеонаблюдения и контроля доступа.
• Защита телекоммуникационных линий в офисных и корпоративных сетях.
• Интеграция в системы автоматизации зданий (BMS) и "умного дома".
• Применение в промышленных сетях Ethernet (Industrial Ethernet) для защиты программируемых логических контроллеров (ПЛК).
• Защита точек доступа Wi-Fi, установленных на мачтах или крышах зданий.
• Использование в составе панелей грозозащиты для комплексной защиты линий передачи данных.

Ключевые особенности

• Возможна установка до 9 таких УЗИП в панель грозозащиты ПР.19.9MJ8.Г (1998) для организации централизованной защиты.
• Специализированное устройство защиты от импульсных перенапряжений для линий с питанием PoE (Power over Ethernet).
• Предназначено для наружного применения, имеет прочный металлический корпус.

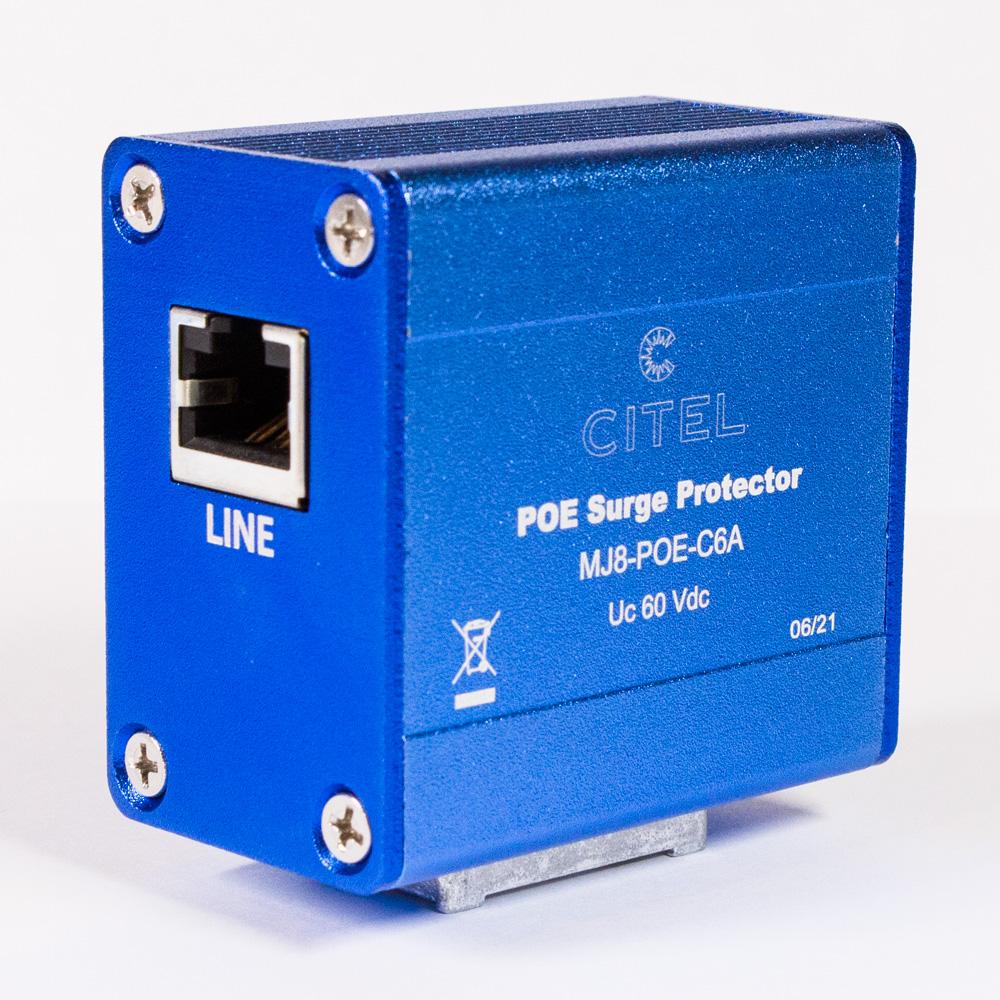

• Оснащено экранированными разъёмами RJ45 типа "мама-мама" для надёжного соединения.
• Обеспечивает высокий ток разряда: 2 кА (8/20 мкс) для импульсов "линия-земля".
• Сертифицировано по стандарту UL497B для устройств защиты линий передачи данных.
• Поддерживает двунаправленную защиту всех пар кабеля (1-2, 3-6, 4-5, 7-8) и экрана.

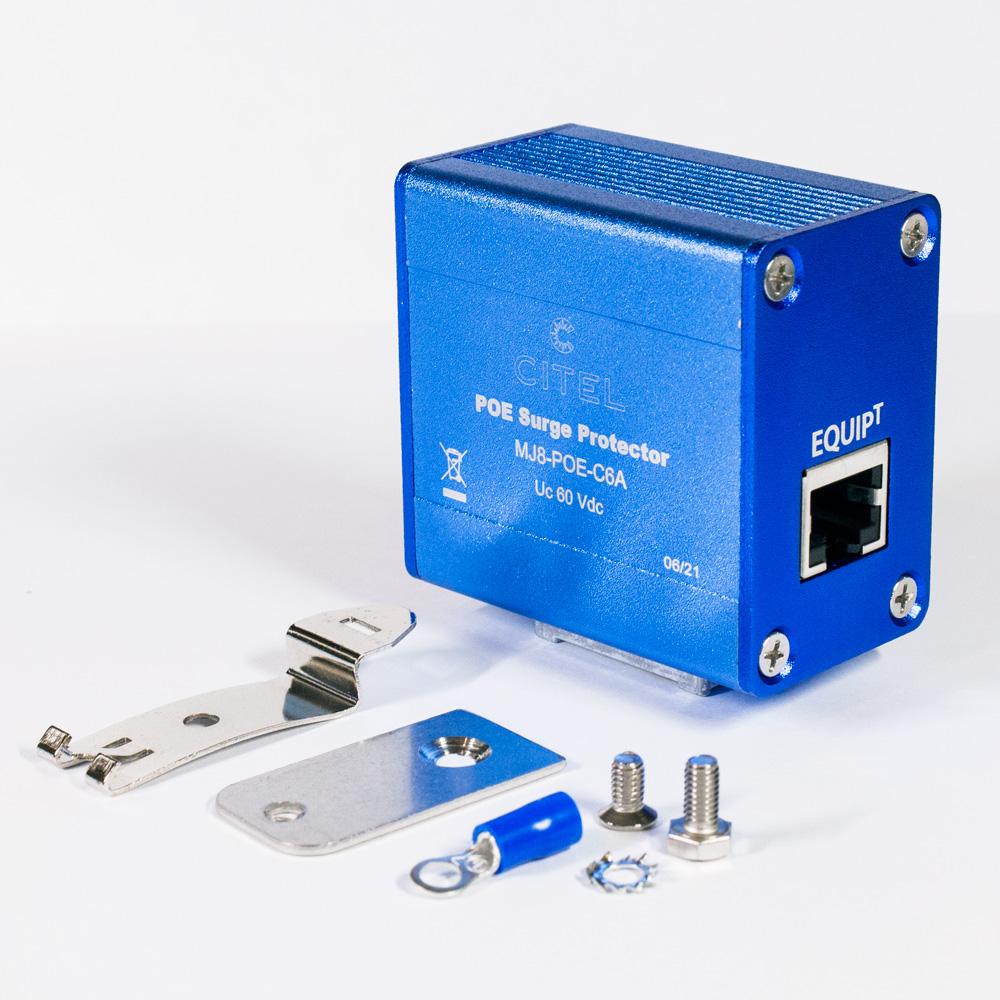

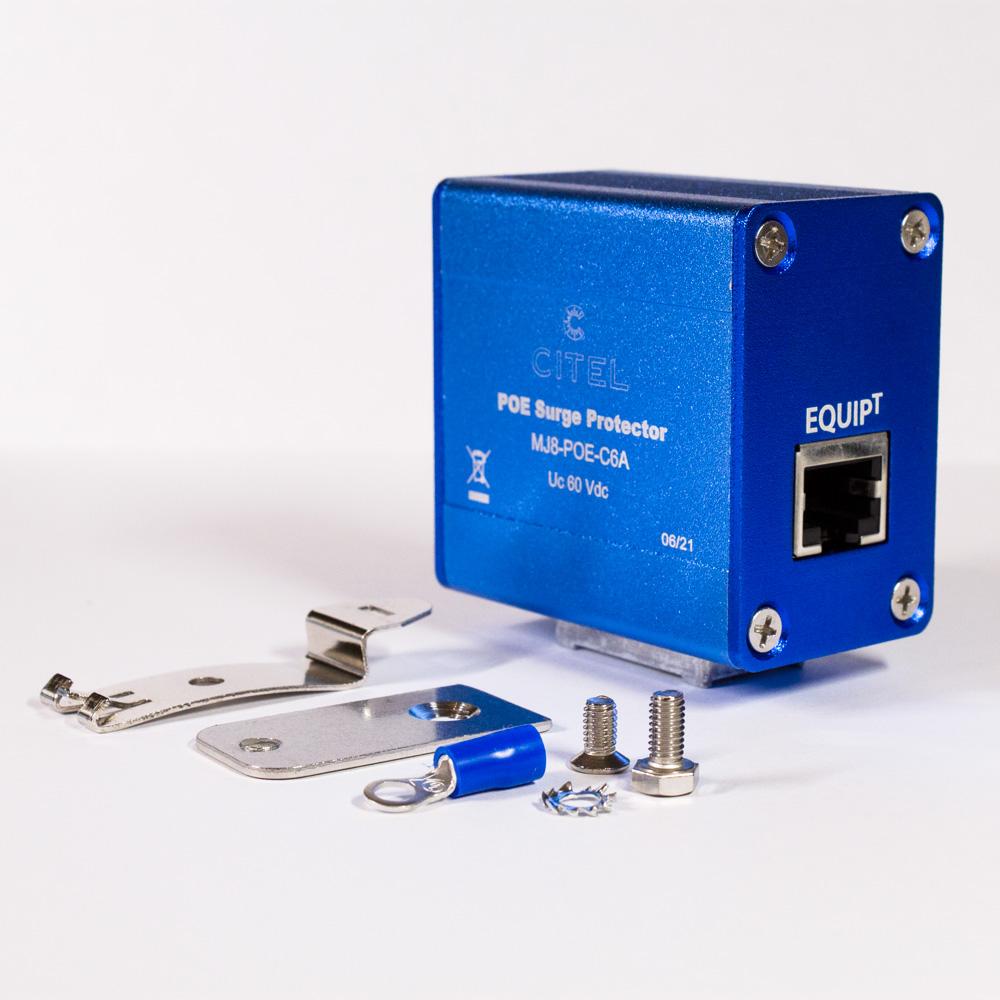

• Предлагает три варианта монтажа: на плоскую поверхность, на DIN-рейку или с помощью винтовой клеммы для заземления.

Технические характеристики

• Артикул производителя: 581541
• Совместимая сеть: 10 Гбит Ethernet, Категория кабеля 6A
• Максимальная скорость передачи данных: 10 Гбит/с
• Конфигурация линий: 4 пары + экранирование
• Номинальное напряжение линии (Un): 48 В постоянного тока
• Максимальное рабочее напряжение постоянного тока (Uc): 60 В
• Максимальный ток нагрузки (IL): 2000 мА (2 А)
• Максимальная частота (f max): > 500 МГц
• Вносимые потери: < 1 дБ
• Номинальный ток разряда (8/20 мкс), линия/земля (In): 2000 А
• Номинальный ток разряда (8/20 мкс), линия/линия (In): 500 А
• Импульсный ток (10/350 мкс) (Iimp): 500 А
• Уровень защиты (Up): 70 В
• Режим неисправности: Короткое замыкание
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
• Материал корпуса: Алюминий
• Соответствие стандартам: IEC 61643-21, EN 61643-21, UL497A, ГОСТ IEC 61643-21-2014
