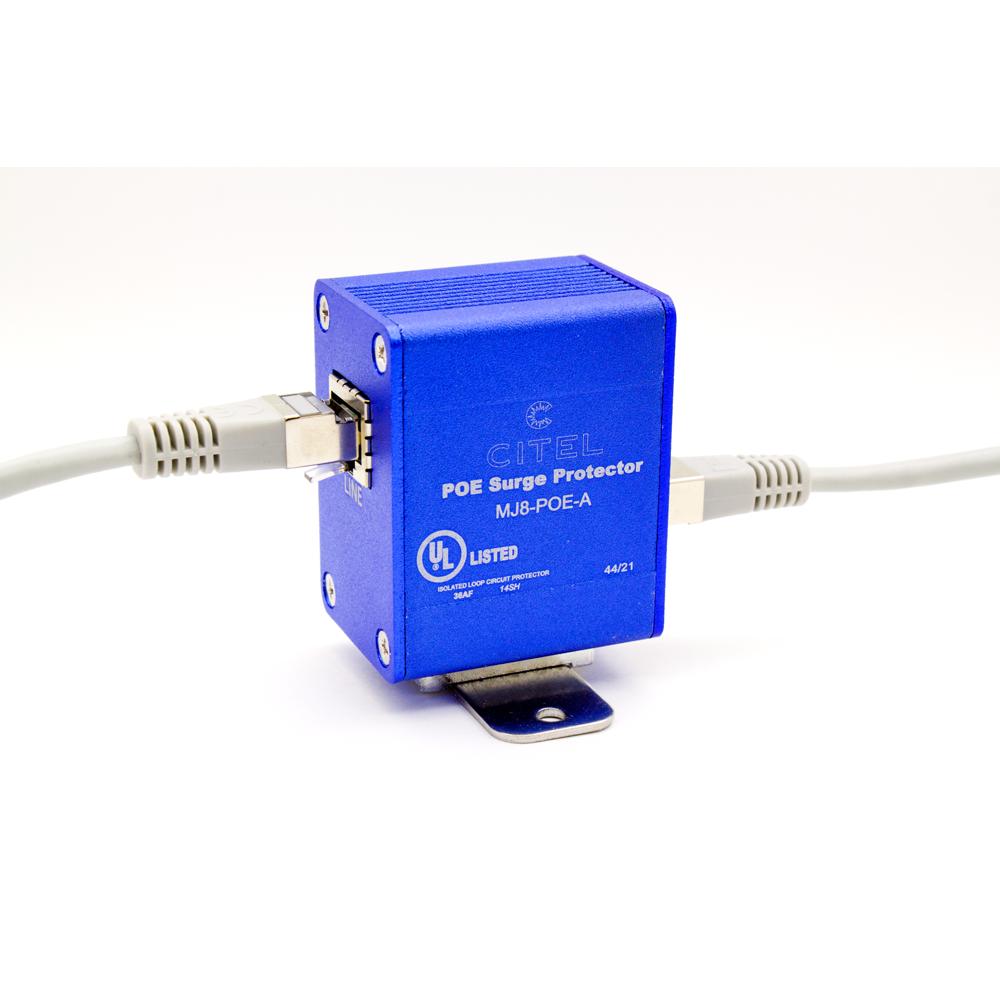

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL MJ8-POE-A предназначено для надёжной защиты активного сетевого оборудования, работающего по технологии Power over Ethernet (PoE), от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает комплексную защиту как по линиям передачи данных (витым парам), так и по линиям питания, подаваемым через Ethernet-кабель, что делает его незаменимым элементом для построения отказоустойчивых сетевых инфраструктур.

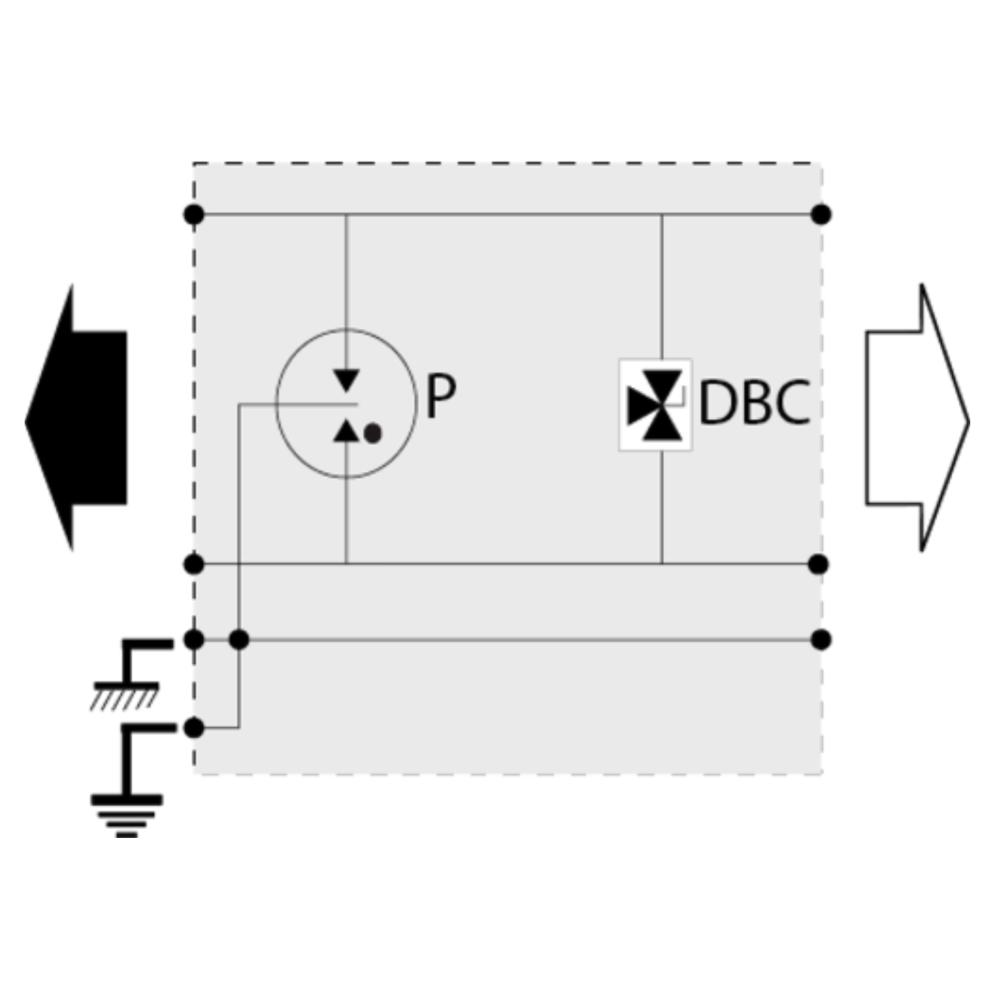

Устройство построено по гибридной схеме, сочетающей трёхэлектродный газовый разрядник (P) и трёхполюсные малоёмкостные диоды (DBC), что обеспечивает быстрое срабатывание и низкий уровень защиты. Оно предназначено для установки в разрыв линии между сетевым оборудованием (маршрутизатором, коммутатором, точкой доступа) и внешней линией (например, кабелем от провайдера или между зданиями). УЗИП совместимо со стандартами Gigabit Ethernet (до 1 Гбит/с) и кабелями категории 5E, поддерживает технологию PoE Mode A (использующую для питания пары 1-2 и 3-6) с напряжением до 48 В постоянного тока. Монтаж возможен на DIN-рейку, на монтажную панель или непосредственно на поверхность с помощью фланца.
Области применения
- Защита портов PoE на коммутаторах, маршрутизаторах и точках беспроводного доступа (Wi-Fi), установленных на границе сети.
- Обеспечение безопасности IP-камер, VoIP-телефонов и других устройств с питанием по Ethernet (PoE), подключённых к внешним линиям.
- Защита сетевого оборудования в системах видеонаблюдения, СКУД и телекоммуникационных шкафах, установленных в зданиях с протяжёнными кабельными трассами.
- Использование в составе панели грозозащиты ПР.19.9MJ8.Г для централизованной защиты до 9 линий передачи данных.
- Защита линий Gigabit Ethernet, соединяющих оборудование между отдельными зданиями или этажами.
Ключевые особенности
- Поддержка PoE Mode A (PoE++): Обеспечивает защиту линий с питанием до 48 В DC и током нагрузки до 2000 мА без нарушения подачи питания.
- Экранированный корпус и разъёмы: Металлический алюминиевый корпус и экранированные порты RJ45 обеспечивают эффективное экранирование и отвод помех на землю.

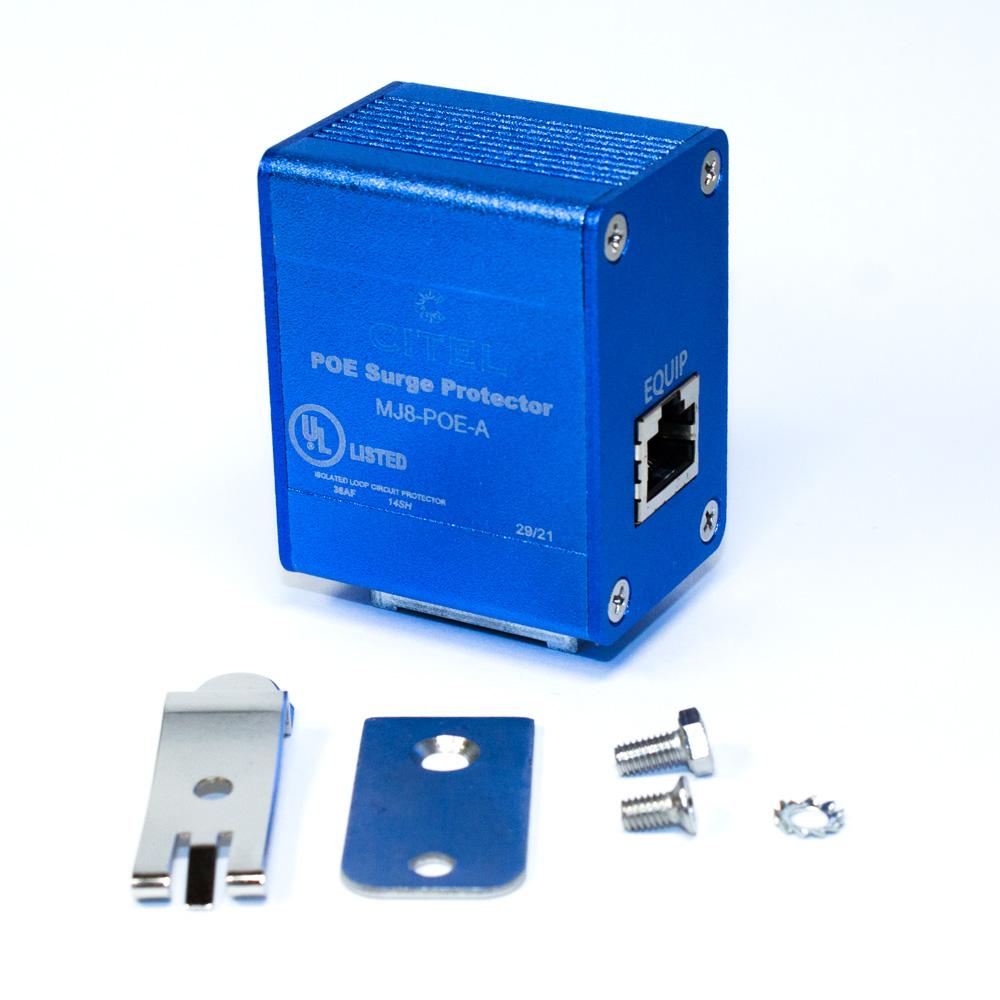

- Гибкие варианты монтажа: Возможность установки на DIN-рейку (с помощью адаптера), на монтажную панель или непосредственно на поверхность.
- Высокая пропускная способность: Поддержка скорости передачи данных до 1 Гбит/с с минимальными вносимыми потерями (<1 дБ).
- Надёжная защита: Номинальный ток разряда 2 кА (8/20 мкс) и импульсный ток 500 А (10/350 мкс) для отвода мощных перенапряжений.
Технические характеристики
- Артикул производителя: 581519
- Тип сети: Gigabit Ethernet, Категория 5E
- Конфигурация линий: 4 пары + экранирование
- Номинальное напряжение линии (Un): 48 В DC
- Макс. рабочее напряжение (Uc): 60 В DC
- Макс. ток нагрузки (IL): 2000 мА
- Макс. скорость передачи данных: 1 Гбит/с
- Номинальный ток разряда (линия/земля, 8/20 мкс): 2000 А
- Номинальный ток разряда (линия/линия, 8/20 мкс): 500 А
- Импульсный ток (10/350 мкс): 500 А
- Уровень защиты (Up): ≤ 70 В
- Вносимые потери: < 1 дБ
- Разъёмы: Экранированный RJ45 "мама" (вход/выход)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20
- Стандарты: Соответствует IEC/EN 61643-21, UL497A, ГОСТ IEC 61643-21-2014
