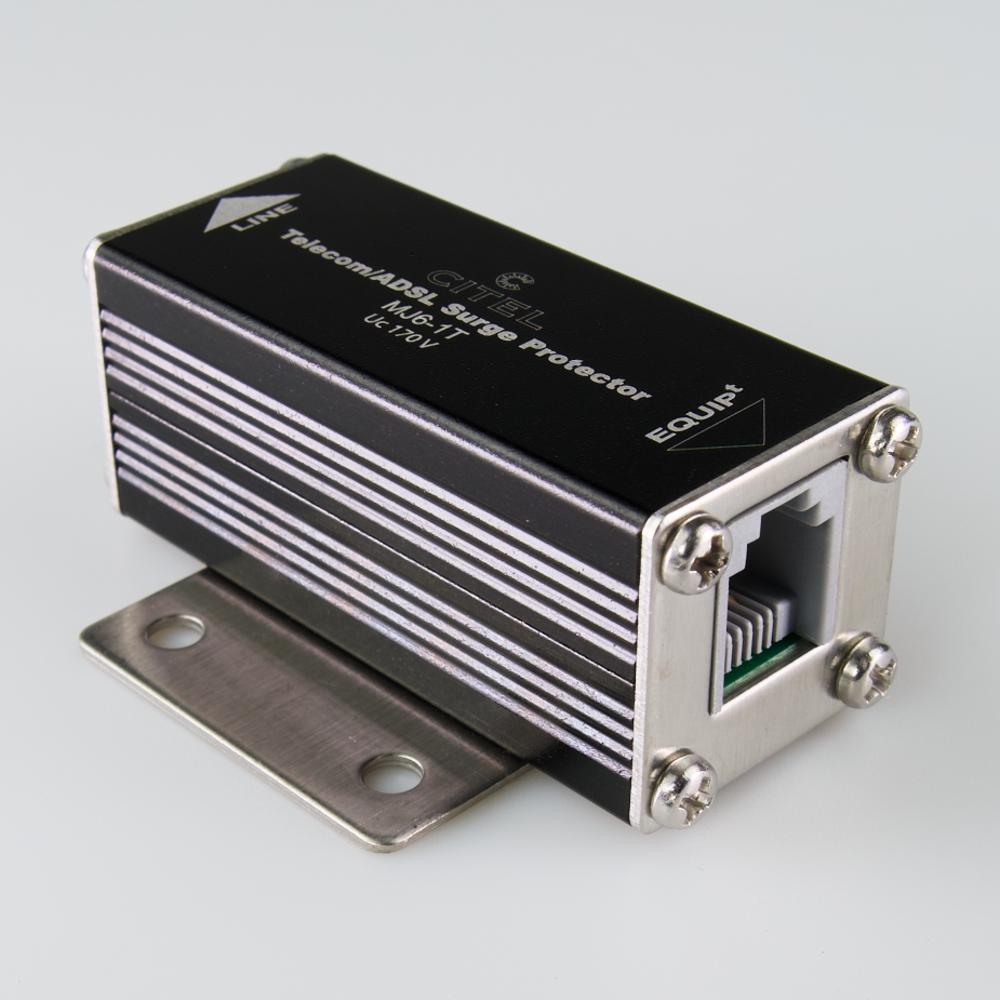

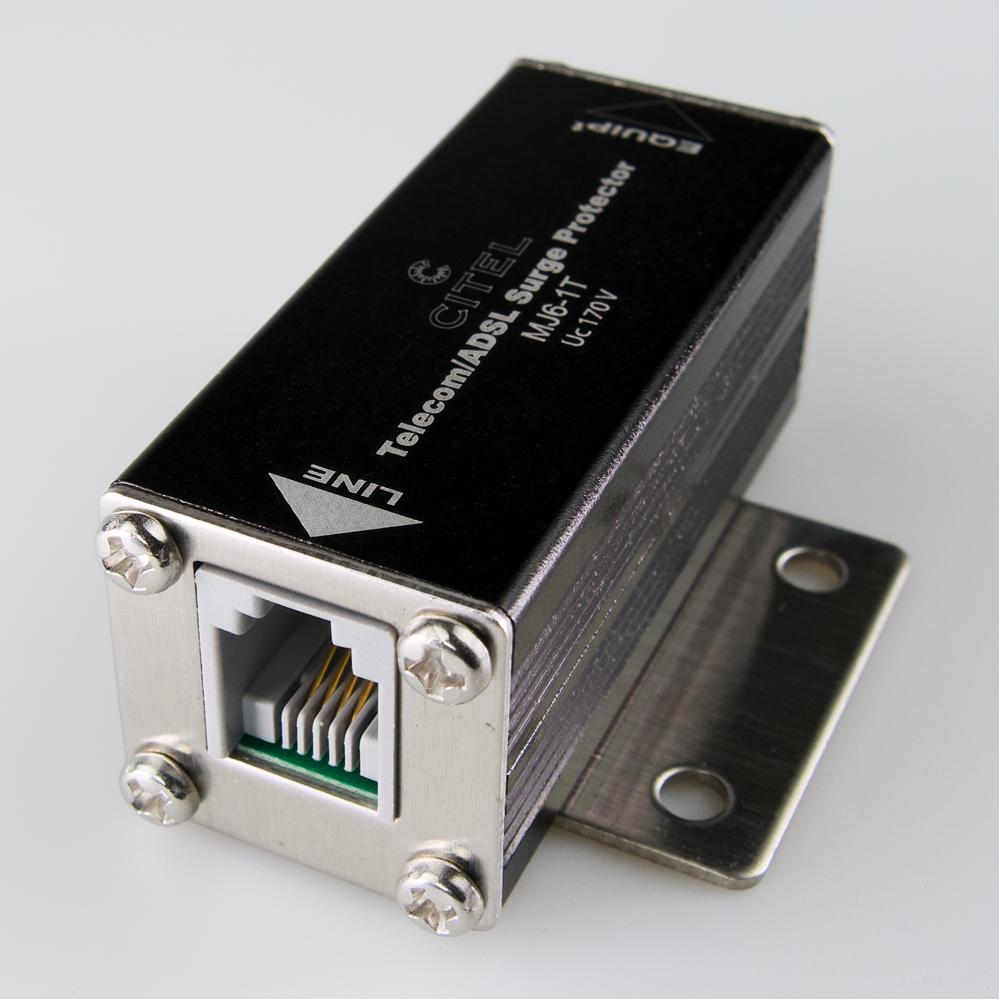

Устройство защиты от импульсных перенапряжений CITEL MJ6-1T (артикул 560402) предназначено для защиты телекоммуникационного оборудования от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов, коммутационных помех и наведённых электромагнитных импульсов. УЗИП обеспечивает надёжную защиту одной телефонной линии (одной пары) и применяется в сетях PSTN, RTC, ADSL2, VDSL2 и SDSL, предотвращая повреждение модемов, телефонных аппаратов, офисных АТС и другого чувствительного телекоммуникационного оборудования.
В основе работы устройства лежит комбинированная технология защиты, включающая трёхэлектродный газовый разрядник (GDT), ограничительный диод и резистор. Такая схема обеспечивает эффективное ограничение перенапряжений как между линиями (Line/Line), так и между линией и землёй (Line/PE). Подключение осуществляется через разъёмы RJ11 «мама» на входе и выходе, что обеспечивает простой и быстрый монтаж последовательно в разрыв телефонной линии. Устройство монтируется на плоскую поверхность с помощью монтажного фланца, имеет алюминиевый корпус и соответствует стандартам IEC 61643-21, EN 61643-21 и UL497A. При срабатывании защиты происходит короткое замыкание, что приводит к прерыванию передачи сигнала — это служит индикатором отключения. Устройство совместимо с современными высокоскоростными DSL-сетями благодаря малой вносимой ёмкости (менее 70 пФ) и широкой полосе пропускания (свыше 10 МГц).
Области применения
- Защита телефонных линий PSTN и офисных АТС от грозовых и коммутационных перенапряжений
- Защита оборудования ADSL2, VDSL2 и SDSL-сетей (модемы, маршрутизаторы, мультиплексоры)
- Защита телекоммуникационных шкафов и кроссового оборудования на объектах связи
- Применение в системах передачи данных по витой паре с одной рабочей парой
- Использование на промышленных и коммерческих объектах с повышенными требованиями к защите линий связи
Ключевые особенности
- Комбинированная технология защиты: газовый разрядник + ограничительный диод
- Разъёмное подключение RJ11 (вход/выход) для быстрого монтажа в разрыв линии
- Соответствие стандарту UL497A и IEC/EN 61643-21
- Малая вносимая ёмкость (менее 70 пФ) и широкополосность (более 10 МГц) — не влияет на качество DSL-сигнала
- Прочный алюминиевый корпус, степень защиты IP20, рабочий диапазон температур от −40 до +85 °C
Технические характеристики
- Артикул: 560402
- Производитель: CITEL
- Серия: MJ6
- Тип сети: RTC, ADSL2, VDSL2, SDSL, 1 пара
- Макс. рабочее напряжение DC (Uc): 170 В
- Макс. частота (f max.): > 10 МГц
- Макс. пропускная способность: 30 Мбит/с
- Вносимые потери: < 1 дБ
- Макс. линейный ток (IL): 300 мА
- Уровень защиты Up (@ In 8/20 мкс): 220 В
- Уровень защиты L/N и L/PE (@ In 8/20 мкс): 220 В
- Макс. ёмкость (C): < 70 пФ
- Импульсный ток Iimp (2 × 10/350 мкс, категория D1): 500 А
- Номинальный ток разряда In L/L и L/PE (8/20 мкс, категория C2): 2500 А
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: разъём RJ11 мама, вход/выход
- Монтаж: монтажный фланец, плоская поверхность
- Материал корпуса: алюминий
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Дистанционная сигнализация отключения: отсутствует
- Выводы: 1 пара (3-4)
- Вес: 0,06 кг
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A
