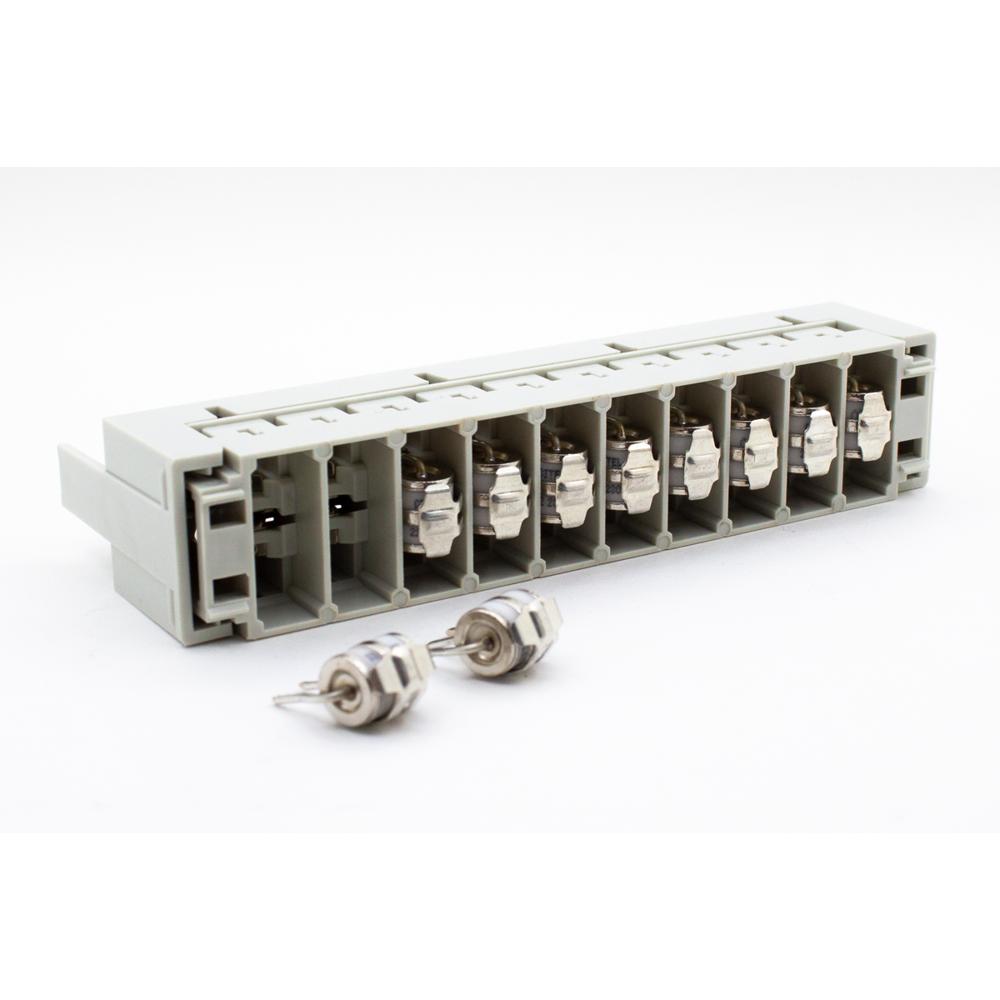

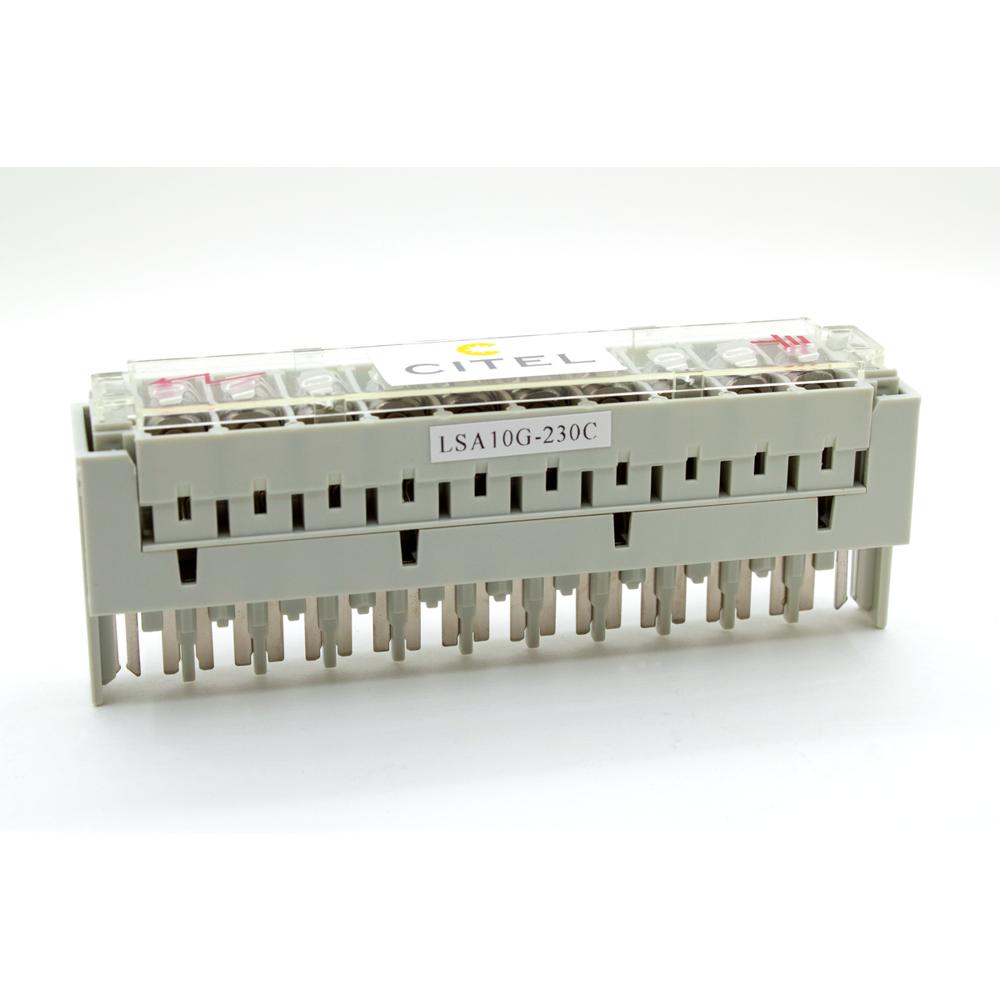

Магазин защиты от перенапряжений CITEL LSA10G-230C (артикул 581511) представляет собой 10-парный сетевой фильтр, предназначенный для защиты оборудования линий передачи данных от импульсных перенапряжений. Устройство монтируется в стандартный конструктив LSA+ и обеспечивает надёжную защиту телекоммуникационных и информационных линий от грозовых разрядов и коммутационных помех. Применение данного изделия позволяет предотвратить выход из строя чувствительного оконечного оборудования и сохранить целостность передаваемых данных.
В основе работы устройства лежит технология трёхэлектродных газонаполненных разрядников (3-electrode GDT), образующих полное поле защиты с отказоустойчивой конструкцией. Такое решение исключает ложные срабатывания и обеспечивает надёжное отведение импульсных токов на землю. Магазин совместим со стандартными конструктивами LSA+, что делает его установку и последующее обслуживание максимально быстрыми и удобными. Устройство рассчитано на максимальное рабочее напряжение постоянного тока 180 В и номинальный ток разряда 10 кА, что позволяет эффективно защищать линии связи в различных условиях эксплуатации. Корпус выполнен из самозатухающего пластика PBT класса UL-94V0, а степень защиты IP20 гарантирует безопасную работу в помещениях.
Области применения
- Защита линий передачи данных и телекоммуникационных сетей от импульсных перенапряжений
- Оборудование распределительных кроссов и коммутационных шкафов связи
- Системы связи, построенные на конструктивах LSA+
- Защита оконечного оборудования АТС, модемов и мультиплексоров
- Промышленные и офисные структурированные кабельные системы
Ключевые особенности
- Совместимость со стандартным конструктивом LSA+
- 10-парная конфигурация защиты
- Полное поле с отказоустойчивыми трёхполюсными GDT
- Защита от ложного срабатывания благодаря трёхэлектродной технологии
- Быстрая установка и удобное обслуживание
- Корпус из самозатухающего пластика PBT UL-94V0
Технические характеристики
- Макс. рабочее напряжение DC (Uc): 180 Vdc
- Статическое напряжение пробоя: 184–276 В
- Динамическое напряжение пробоя (1 кВ/µs): ≤ 800 В
- Номинальный ток разряда (In): 10 кА
- Остаточное напряжение при 5 кА (Up-5kA): < 600 В
- Сопротивление изоляции (IR): > 50 000 МОм
- Напряжение дуги: ≤ 25 В
- Технология: 3-electrode GDT
- Конфигурация УЗИП: 10 пар
- Монтаж: в стандартный конструктив LSA+
- Материал корпуса: Self-extinguish plastic PBT UL-94V0
- Температура эксплуатации и хранения: -40/+85 °C
- Уровень защиты: IP20
- Действие защиты: External short circuit
- Соответствие стандартам: ITU-T K12 rec.
- Артикул: 581511
