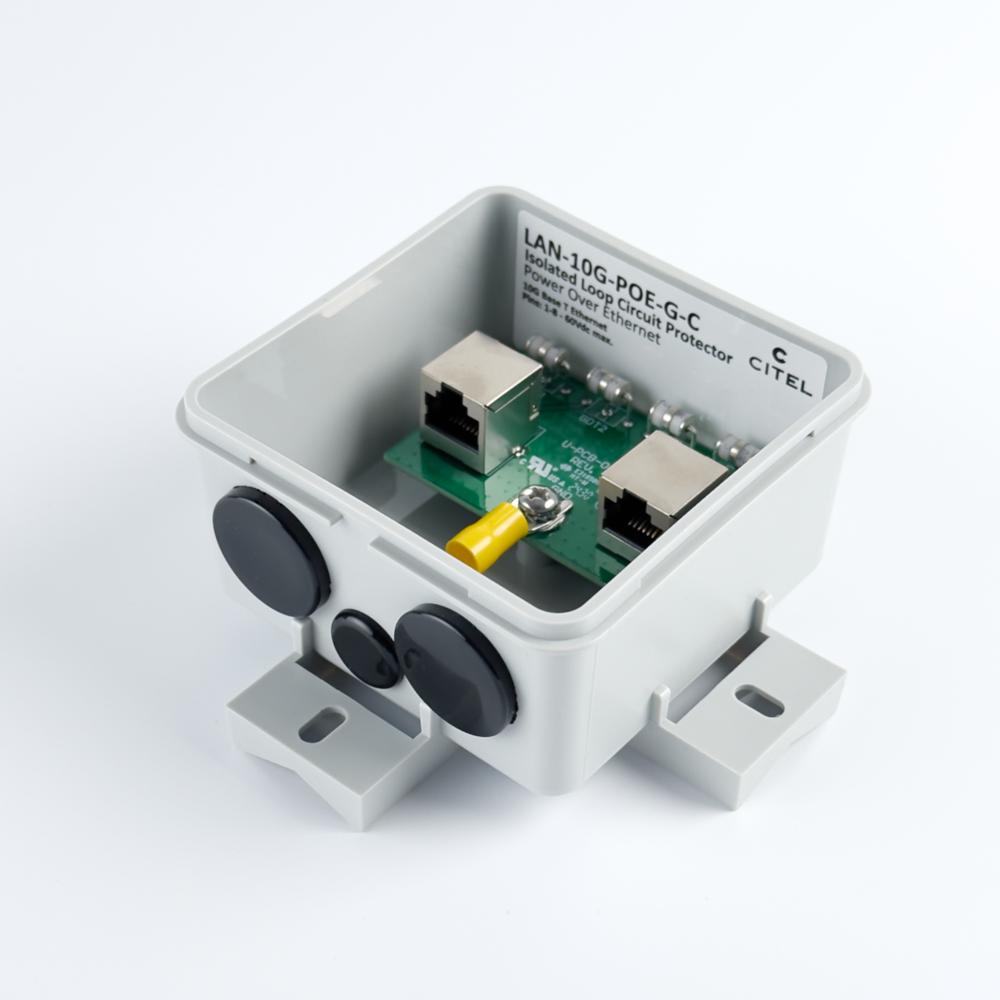

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL LAN-10G-POE-G-C предназначено для защиты высокоскоростного сетевого оборудования и устройств, получающих питание по Ethernet (PoE), от разрушительного воздействия грозовых и коммутационных перенапряжений. Оно обеспечивает надежную защиту линий передачи данных, предотвращая выход из строя дорогостоящего активного оборудования, такого как коммутаторы, маршрутизаторы, точки доступа, IP-камеры и телефоны, подключенных к сетевым кабелям, проложенным как внутри, так и снаружи зданий.

Устройство построено на основе газового разрядника (GSG - Gas filled Spark Gap), который обеспечивает быстрое и эффективное отведение импульсных токов на землю. Оно устанавливается в разрыв кабеля между источником сигнала/питания (например, коммутатором) и защищаемым устройством. УЗИП соответствует стандарту IEC 61643-21 для устройств защиты линий передачи данных и предназначено для установки на границе зон молниезащиты LPZ 0-2. Его уличное исполнение и высокая степень защиты корпуса IP54 позволяют монтировать устройство непосредственно на открытом воздухе, защищая оборудование, расположенное снаружи зданий.

Области применения

• Защита уличных IP-камер видеонаблюдения с поддержкой PoE.
• Защита точек беспроводного доступа (Wi-Fi), установленных на мачтах, крышах и фасадах зданий.
• Обеспечение безопасности сетевого оборудования в системах "Умный дом" и автоматизации зданий.
• Защита телекоммуникационного оборудования на вышках сотовой связи и базовых станциях.
• Интеграция в системы промышленной автоматизации (IIoT) для защиты датчиков и контроллеров с сетевым интерфейсом.
• Защита сетевых устройств в небольших офисах и распределенных филиалах, где кабельные трассы подвержены риску наводок.
• Организация защищенных соединений между зданиями по медным кабелям.

Ключевые особенности

• Поддержка POE++ (IEEE 802.3bt): Обеспечивает защиту линий, передающих питание мощностью до 90 Вт по 4 парам (4PPoE), что позволяет подключать мощные устройства, такие как уличные камеры с обогревом или точки доступа высокого класса.
• Совместимость с 10 Gigabit Ethernet: Поддерживает высокоскоростную передачу данных до 10 Гбит/с на расстояниях от 5 до 60 метров при использовании кабеля категории 6A (Cat.6A) S/FTP, сохраняя целостность сигнала.
• Уличное исполнение IP54: Пылевлагозащищенный корпус позволяет устанавливать устройство вне помещений, защищая его от пыли и брызг воды.
• Пластиковый корпус: Выполнен из термопластика UL94 V-0, что обеспечивает стойкость к возгоранию и механическую прочность.
• Экранированные разъемы RJ45: Обеспечивают качественное соединение и дополнительную защиту от электромагнитных помех.
• Бидирекциональная работа: Устройство не имеет строгого направления "вход-выход", что упрощает монтаж и подключение.
• Широкий температурный диапазон: Работоспособность гарантирована в условиях от -40°C до +85°C.

Технические характеристики

• Артикул производителя: 581549
• Стандарт передачи данных: 10Gigabit Ethernet, IEEE 802.3bt (PoE++)
• Максимальное рабочее напряжение (линия данных): 8 V DC
• Максимальное рабочее напряжение (PoE): 60 V DC
• Максимальная пропускная способность: 10 Gbps
• Максимальная мощность PoE (4PPoE): 90 Вт
• Максимальный импульсный ток разряда (Imax): 2 кА (8/20 мкс)
• Номинальный ток разряда (In): 2 кА (8/20 мкс)
• Уровень защиты (Up): ≤ 700 В
• Сопротивление линии: 0 Ом (±10%)
• Емкость (на 1 МГц): < 5 пФ
• Степень защиты корпуса (IP): IP54
• Рабочая температура: от -40°C до +85°C
• Тип соединения: Экранированные разъемы RJ45 (вход/выход)
• Конфигурация защиты: 8 проводов + экранирование, общий режим (CM)
• Вес: 0.140 кг
