Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS72RS-48DC — это двухполюсный модульный ограничитель перенапряжений, предназначенный для защиты постоянного тока оборудования, работающего в сетях 48 В DC. Устройство обеспечивает комплексную защиту от мощных импульсных перенапряжений, вызванных прямыми и удаленными ударами молнии (Тип 1), а также от коммутационных перенапряжений в сети (Тип 2). Его основная функция — отведение опасного импульсного тока на землю и ограничение напряжения до безопасного для подключенного оборудования уровня, предотвращая выход из строя дорогостоящей электроники и систем.
УЗИП построен на основе мощных варисторов и газовых разрядников, обеспечивающих быстрое срабатывание и высокую энергоемкость. Принцип работы основан на резком снижении собственного сопротивления при превышении порогового напряжения, что создает путь для отвода импульсного тока. Устройство предназначено для монтажа во вводных распределительных щитах или субпанелях систем постоянного тока. Оно подключается параллельно защищаемой линии между полюсами (+/-) и шиной защитного заземления (PE) с обязательным использованием внешних предохранителей. Конструкция поддерживает дистанционную сигнализацию состояния, а сменная картридж-модульность упрощает обслуживание. УЗИП полностью соответствует международным стандартам безопасности и эффективности.
Области применения
- Защита телекоммуникационного оборудования и базовых станций, работающих от источников постоянного тока 48 В.
- Обеспечение безопасности систем промышленной автоматизации, контроллеров и датчиков в сетях DC.
- Применение в системах бесперебойного питания (ИБП) и энергоснабжения центров обработки данных.
- Защита фотоэлектрических (PV) систем и сопутствующей измерительной и управляющей аппаратуры.
- Использование в системах сигнализации, контроля доступа и видеонаблюдения с питанием 48 В DC.
Ключевые особенности
- Двойная классификация: Соответствует требованиям Типа 1 (прямой удар молнии) и Типа 2 (коммутационные перенапряжения) по стандартам IEC 61643-11.
- Двойная индикация: Встроенный механический индикатор состояния и перекидной контакт (11-12-14) для дистанционной сигнализации в систему мониторинга.
- Сменный модуль: Конструкция с заменяемым защитным картриджем DSM70R-48DC, что позволяет быстро восстановить работоспособность после срабатывания.
- Высокая стойкость к токам: Максимальный ток разряда (Imax) 70 кА и номинальный ток разряда (In) 30 кА (импульс 8/20 мкс) обеспечивают надежную защиту.
- Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.
Технические характеристики
- Артикул производителя: 492121
- Тип сети: Постоянный ток (DC)
- Номинальное напряжение сети (Un): 48 В DC
- Макс. длительное рабочее напряжение (Uc): 65 В DC
- Количество полюсов / конфигурация: 2 полюса, защита между +/- и между каждым полюсом и землей (+/PE и -/PE)
- Номинальный ток разряда (In, 8/20 мкс): 30 кА
- Максимальный ток разряда (Imax, 8/20 мкс): 70 кА
- Стойкость к импульсу молнии (Iimp, 10/350 мкс): 7 кА на полюс
- Суммарный ток разряда (Itotal): 14 кА
- Уровень защиты (Up) при In: ≤ 0.3 кВ (полюс-PE)
- Ток утечки при Uc (Ipe): < 0.1 мА
- Подключение: Винтовые зажимы на 4–25 мм²

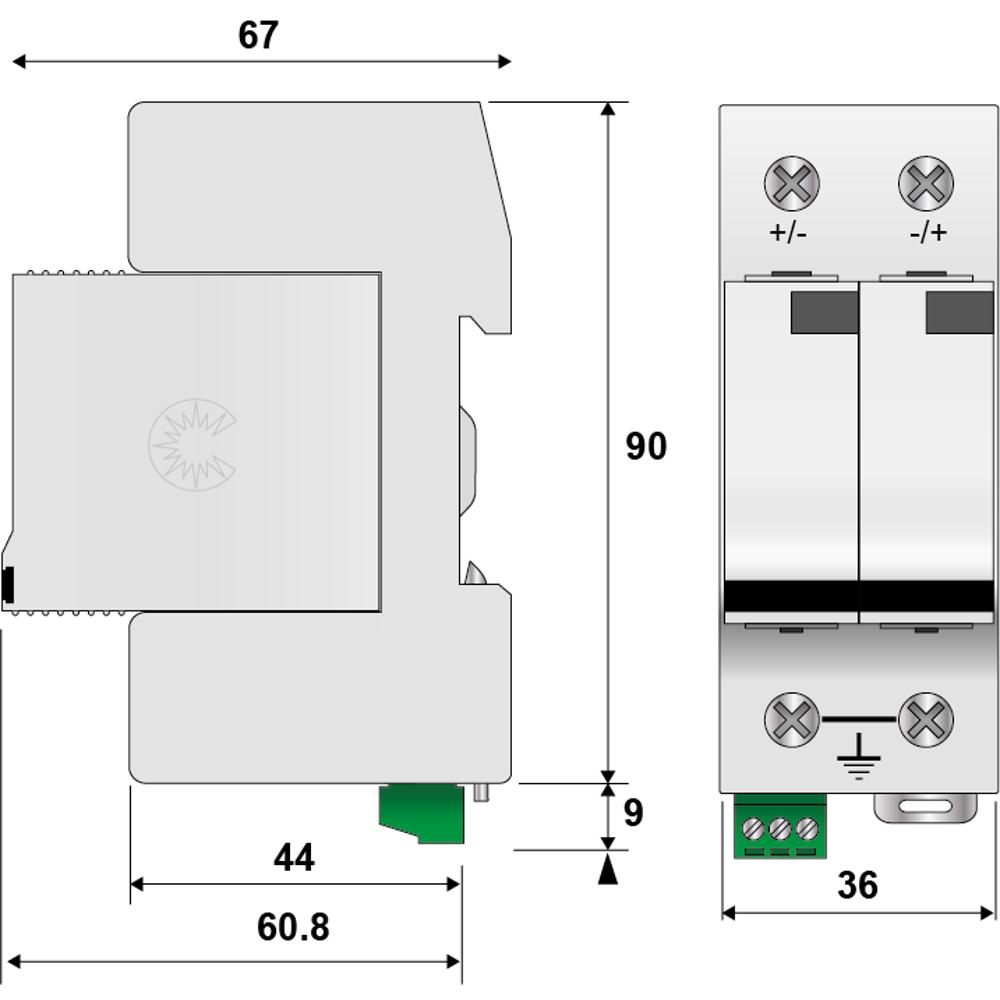

- Монтаж: На симметричную DIN-рейку 35 мм
- Степень защиты корпуса (IP): IP20
- Стандарты: IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
