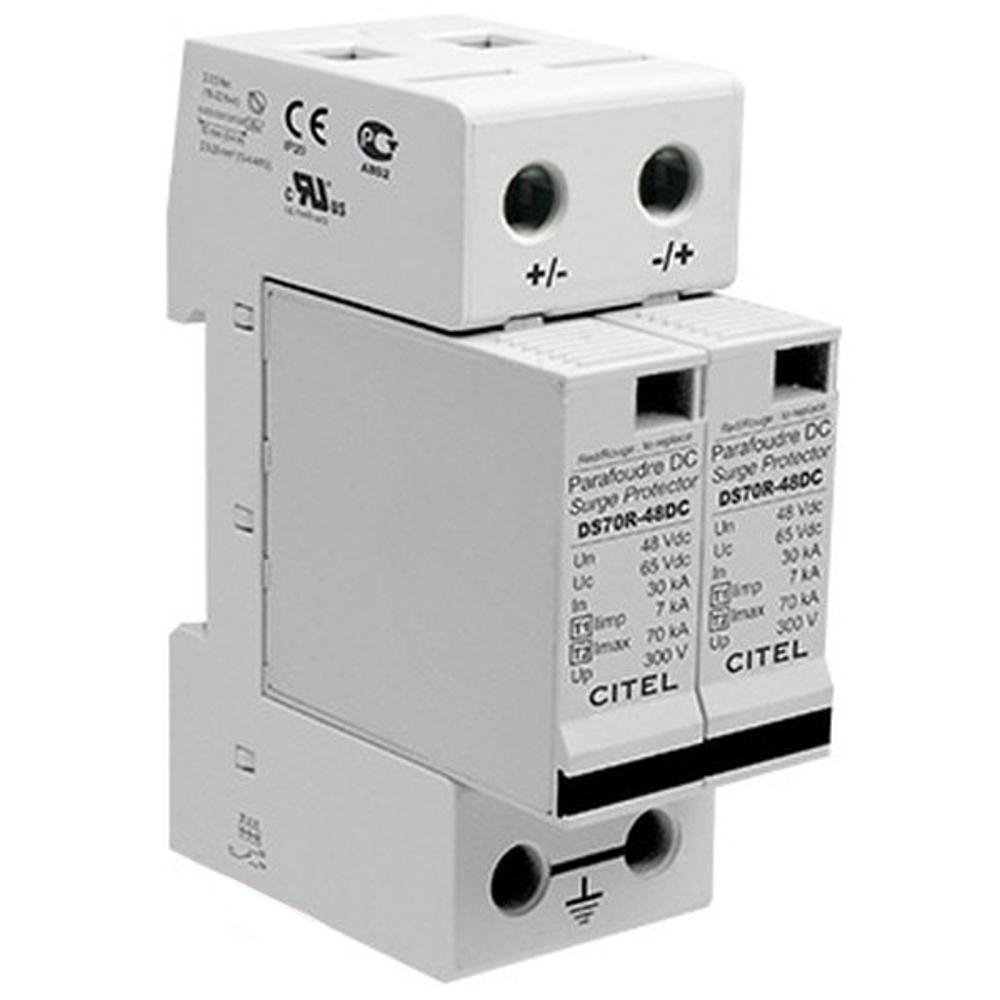

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS72R-48DC — это двухполюсный защитный модуль, предназначенный для надёжной защиты постоянного тока (DC) оборудования от разрушительных последствий грозовых и коммутационных перенапряжений. Оно сочетает в себе функции УЗИП Типа 1 (защита от прямых ударов молнии) и Типа 2 (защита от удалённых разрядов и коммутационных помех), обеспечивая комплексную защиту для чувствительной электроники в сетях 48 В постоянного тока.
Устройство построено на основе мощных варисторов и газовых разрядников, которые в нормальном режиме имеют высокое сопротивление. При возникновении опасного импульсного перенапряжения сопротивление этих элементов резко падает, и опасный ток отводится на землю (PE), защищая подключённое оборудование. УЗИП монтируется на симметричную DIN-рейку 35 мм и подключается к сети через винтовые зажимы, рассчитанные на проводники сечением 4-25 мм². Оно совместимо с системами постоянного тока 48 В и предназначено для установки в главном распределительном щите или вблизи защищаемого оборудования, обеспечивая как дифференциальную (DM), так и синфазную (CM) защиту между полюсами (+/-) и землёй.
Области применения
- Системы телекоммуникаций и передачи данных (базовые станции, серверные).
- Источники бесперебойного питания (ИБП) и системы резервного питания постоянного тока.
- Солнечные фотоэлектрические станции (PV-инверторы, контроллеры заряда).
- Промышленные системы управления и автоматизации (ПЛК, датчики, приводы).
- Системы безопасности и видеонаблюдения, работающие от источников постоянного тока.
Ключевые особенности
- Двойная защита: Соответствует стандартам для УЗИП Типа 1 и Типа 2, обеспечивая защиту как от прямых, так и от непрямых грозовых воздействий.
- Высокая стойкость к токам: Максимальный ток разряда Imax 70 кА (8/20 мкс) и номинальный ток In 30 кА гарантируют надёжность в условиях сильных перенапряжений.
- Визуальная и дистанционная сигнализация: Оснащён механическим индикатором срабатывания на каждый полюс и перекидным контактом (11-12-14) для подключения удалённой сигнализации о состоянии устройства.
- Сменная конструкция: После срабатывания основной защитный модуль может быть заменён на новый DSM70R-48DC без демонтажа всей конструкции, что упрощает обслуживание.
- Широкий температурный диапазон: Работоспособен в диапазоне от -40°C до +85°C, что позволяет использовать его в неотапливаемых помещениях.
Технические характеристики
- Артикул производителя: 492101
- Тип сети: 48 В постоянного тока (DC)
- Максимальное длительное рабочее напряжение Uc: 65 В DC
- Конфигурация защиты: Двухполюсная, между + и PE, - и PE (CM/DM)
- Номинальный ток разряда In (8/20 мкс): 30 кА
- Максимальный ток разряда Imax (8/20 мкс): 70 кА
- Импульсный ток молнии Iimp (10/350 мкс): 7 кА (на полюс)
- Суммарный ток разряда Itotal: 14 кА
- Уровень защиты Up (при In): ≤ 0.3 кВ (полюс-PE)
- Индикация состояния: Механический индикатор на полюс, контакт дистанционной сигнализации
- Монтаж: Симметричная DIN-рейка 35 мм (EN60715)
- Подключение: Винтовые зажимы 4-25 мм²
- Степень защиты корпуса (IP): IP20
- Стандарты: Соответствует IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
