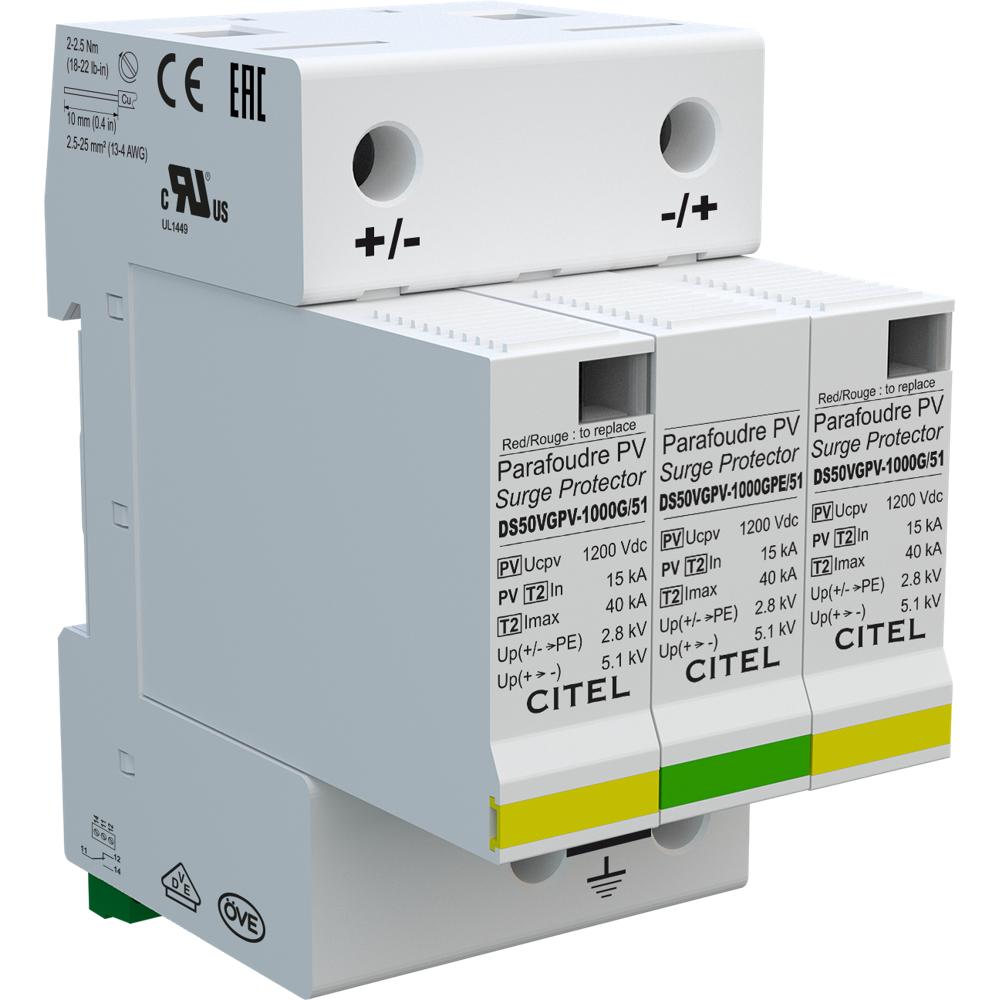

Устройство защиты от импульсных перенапряжений CITEL DS50VGPVS-1000G/51 (артикул 48131153) — это трёхполюсный УЗИП типа 2, специально разработанный для защиты фотоэлектрических (ФЭ) систем от грозовых и коммутационных импульсных перенапряжений. Устройство предназначено для установки в цепи постоянного тока солнечных электростанций с номинальным напряжением до 1000 В DC и максимальным рабочим напряжением 1200 В DC, обеспечивая надёжную защиту инверторов, солнечных панелей и сопутствующего оборудования от опасных скачков напряжения.
В основе работы устройства лежит фирменная VG™-технология (Varistor + Gas discharge tube), представляющая собой комбинированную схему защиты, состоящую из высокоэнергетического варистора (MOV) и специального газоразрядника (GSG), дополненных термопредохранителем. Такая гибридная конфигурация обеспечивает отсутствие токов утечки и рабочих токов, что критически важно для ФЭ-систем, а также значительно повышает срок службы устройства. УЗИП обеспечивает защиту как в режиме «общий провод» (Common mode), так и в дифференциальном режиме (Differential mode) по схеме подключения +/-/PE. Подключение осуществляется через винтовые клеммы с сечением проводников от 2,5 до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). Устройство оснащено визуальной индикацией отключения (2 механических индикатора) и дистанционной сигнализацией состояния через перекидной контакт, что позволяет интегрировать его в системы мониторинга и автоматики.
Области применения
- Защита фотоэлектрических солнечных электростанций (крышных и наземных) от импульсных перенапряжений
- Защита инверторов и преобразователей в ФЭ-системах напряжением до 1000 В DC
- Установка в распределительных щитах постоянного тока солнечных электростанций
- Защита цепей между солнечными панелями и инвертором на стороне постоянного тока
- Применение в составе комплексных систем молниезащиты и заземления объектов с ФЭ-генерацией
Ключевые особенности
- VG™-технология (комбинация высокоэнергетического варистора MOV и газоразрядника GSG) — отсутствие токов утечки и рабочих токов
- Повышенный срок службы благодаря гибридной схеме защиты
- Защита в общем и дифференциальном режимах (+/-/PE)
- Визуальная индикация срабатывания (2 механических индикатора) и дистанционная сигнализация через перекидной контакт
- Модульная конструкция с возможностью замены сменного модуля DSM50VGPV-1000G/51
- Соответствие стандартам IEC 61643-31, EN 61643-31, EN 50539-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: Type 2 (класс C)
- Тип сети: Фотоэлектрическая сеть 1000 В DC
- Номинальное напряжение ФЭ-системы (Uocstc): 1000 В DC
- Максимальное рабочее напряжение (Ucpv): 1200 В DC
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 15 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Суммарный максимальный разрядный ток (Imax Total): 60 кА
- Ток короткого замыкания ФЭ-цепи (Iscpv): 1000 А
- Уровень защиты +/- при In (8/20 мкс): 5,1 кВ
- Уровень защиты +/PE (-/PE) при In (8/20 мкс): 2,8 кВ
- Режим подключения: +/-/PE
- Режимы защиты: общий и дифференциальный
- Ток утечки на землю (Ipe): отсутствует
- Рабочий ток потребления при Ucpv (Icpv): отсутствует
- Сопровождающий ток (If): отсутствует
- Технология: VG Technology (MOV + GSG)
- Подключение: винтовые клеммы 2,5–25 мм²
- Формат: модульный корпус с возможностью замены вставок
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Режим отказобезопасности: отключение УЗИП от ФЭ-линии
- Индикация отключения: 2 механических индикатора
- Сменный модуль: DSM50VGPV-1000G/51
- Дистанционная сигнализация: выход на перекидной контакт
- Внутренний терморазъединитель: есть
- Предохранители: без предохранителей
- Вес: 0,306 кг
- Соответствие стандартам: IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5
- Артикул: 48131153
