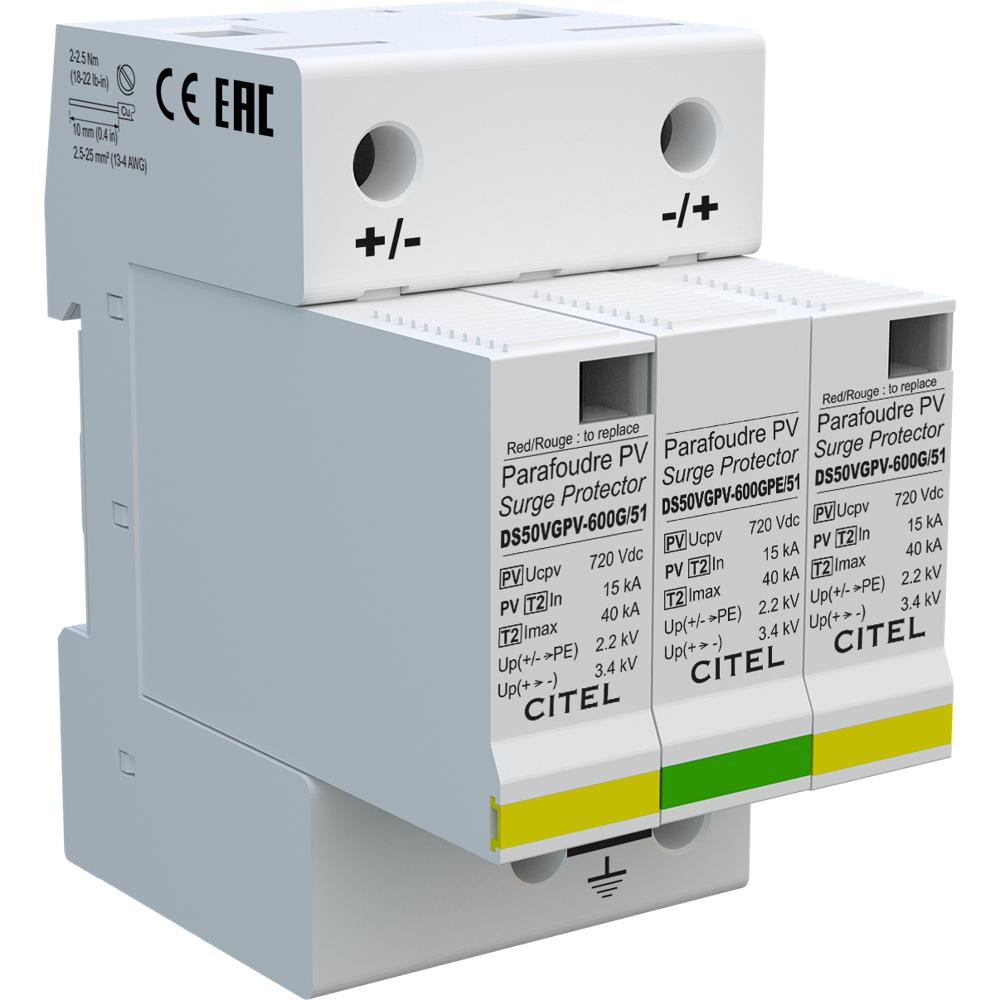

Устройство защиты от импульсных перенапряжений CITEL DS50VGPV-600G/51 (артикул 481401) — это трехполюсный УЗИП типа 2, специально разработанный для защиты фотоэлектрических (ФЭ) систем постоянного тока напряжением до 600 В DC. Устройство предназначено для отвода импульсных перенапряжений, возникающих в результате ударов молнии или коммутационных процессов, и защиты дорогостоящего оборудования солнечных электростанций — фотоэлектрических модулей, инверторов и систем мониторинга — от повреждений и выхода из строя.
УЗИП DS50VGPV-600G/51 построен на базе фирменной технологии VG (комбинация варисторов MOV и газонаполненных разрядников GDT), что обеспечивает отсутствие тока утечки в нормальном режиме работы и увеличенный срок эксплуатации по сравнению с традиционными решениями. Устройство работает в общем (CM) и дифференциальном (DM) режимах защиты, подключается по конфигурации +/-/PE с помощью винтовых зажимов сечением 2.5–25 мм² и монтируется на симметричную DIN-рейку 35 мм. Максимальное рабочее напряжение сети ФЭ составляет 720 В DC, номинальный ток разряда In — 15 кА, максимальный ток разряда Imax — 40 кА (общий Imax Total — 60 кА). Устройство оснащено двумя механическими индикаторами отключения и поддерживает опциональную дистанционную сигнализацию через выход на перекидной контакт (модуль DS50VGPVS-600G/51). Замена сработавших модулей производится без демонтажа корпуса — сменный модуль DSM50VGPV-600G/51.
Области применения
- Защита фотоэлектрических систем постоянного тока напряжением до 600 В DC от импульсных перенапряжений
- Солнечные электростанции промышленного и коммерческого назначения
- Крышные и наземные фотоэлектрические установки, подключенные к инверторам
- Автономные и гибридные солнечные энергосистемы
- Системы мониторинга и управления солнечными электростанциями
Ключевые особенности
- УЗИП тип 2 для ФЭ систем, технология VG (MOV + GDT)
- Отсутствие тока утечки и сопровождающего тока — увеличенный срок эксплуатации
- Общий и дифференциальный режимы защиты (MC/MD)
- Два механических индикатора отключения, опциональная дистанционная сигнализация
- Сменные модули, монтаж на DIN-рейку 35 мм, соответствие UTE C61-740-51 и EN 50539-11
Технические характеристики
- Тип УЗИП: 2
- Сеть: ФЭ сеть 600 В DC
- Напряжение ФЭ сети (Uocstc): 600 Vdc
- Макс. рабочее напряжение сети ФЭ (Ucpv): 720 Vdc
- Рабочий ток (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Номинальный ток разряда (In): 15 кА
- Макс. ток разряда (Imax): 40 кА
- Максимальный ток разряда (Imax Total): 60 кА
- Стойкость к току короткого замыкания (Iscpv): 15000 А
- Конфигурация подключения: +/-/PE
- Режимы защиты: MC / MD
- Уровень защиты (Up): 2.2 кВ
- Уровень защиты CM/DM (Up mc/md): 2.2/3.4 кВ
- Технология: VG
- Подсоединение к сети: зажим под винт 2.5–25 мм²
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: -40/+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 2 механических индикатора
- Модуль замены: DSM50VGPV-600G/51
- Дистанционная сигнализация: опция DS50VGPVS-600G/51 (выход на перекидной контакт)
- Терморазмыкатель: внутренний
- Плавкий предохранитель: отсутствует
- Соответствие стандартам: EN 61643-11, UTE C61-740-51, EN 50539-11
- Сертификация: EAC
- Артикул: 481401
