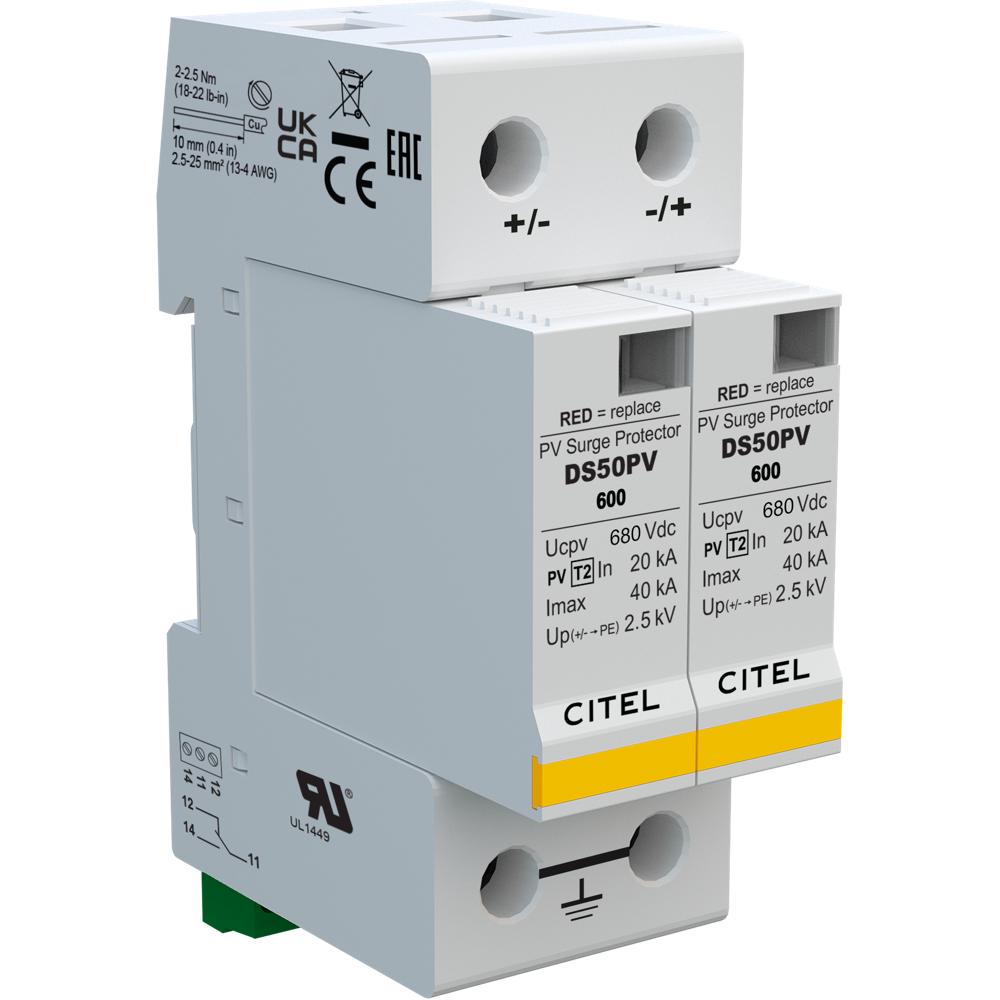

Устройство защиты от импульсных перенапряжений CITEL DS50PVS-600 (артикул 480411) — это двухполюсный УЗИП типа 2, специально разработанный для защиты фотоэлектрических (ФЭ) систем от импульсных перенапряжений. Устройство предназначено для отвода опасных перенапряжений, возникающих в результате грозовых разрядов или коммутационных процессов, защищая дорогостоящее оборудование солнечных электростанций — фотоэлектрические модули, инверторы и кабельные линии постоянного тока. УЗИП обеспечивает надежную защиту при номинальном токе разряда In = 20 кА и максимальном токе разряда Imax = 40 кА.

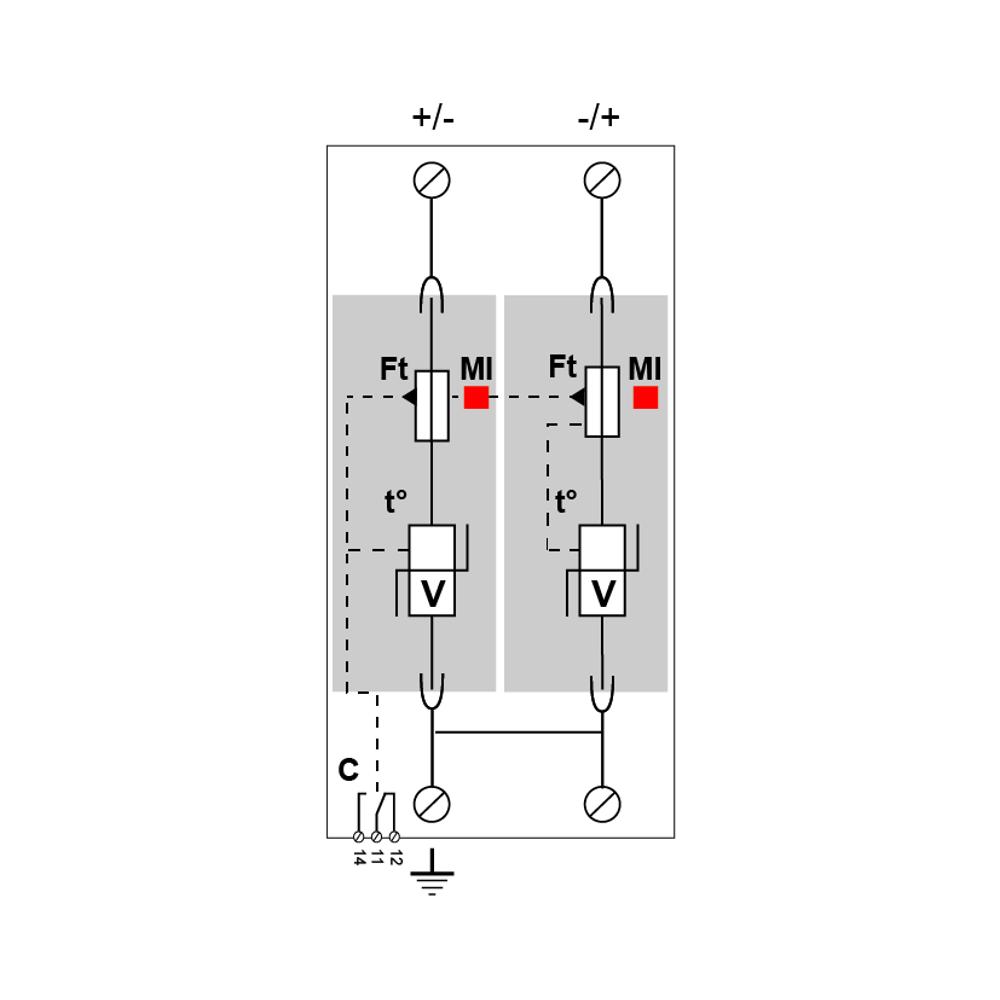

В основе работы устройства лежит высокоэнергетический варистор (MOV), обеспечивающий эффективное ограничение перенапряжений. УЗИП подключается по конфигурации +/-/PE и обеспечивает защиту в режимах CM (общий режим) и DM (дифференциальный режим). Максимальное рабочее напряжение сети ФЭ составляет 680 В постоянного тока, что делает устройство совместимым с большинством современных фотоэлектрических систем с напряжением до 600 В. Устройство оснащено тремя механическими индикаторами отключения для визуального контроля состояния, а также выходом на перекидной контакт для дистанционной сигнализации. При срабатывании защиты происходит автоматическое отключение УЗИП от ФЭ линии, что обеспечивает безопасность системы. Замена сработавших модулей производится без демонтажа всего устройства — достаточно установить сменный модуль DSM50PV-600.

Области применения

• Защита фотоэлектрических солнечных электростанций от импульсных перенапряжений
• Защита инверторов и преобразователей в ФЭ системах
• Защита кабельных линий постоянного тока между солнечными модулями и инвертором
• Применение в составе комплексных систем молниезащиты солнечных электростанций
• Использование в промышленных и коммерческих фотоэлектрических установках

Ключевые особенности

• Тип 2 УЗИП с номинальным током разряда 20 кА и максимальным током разряда 40 кА
• Высокоэнергетический варистор (MOV) в качестве защитного элемента
• Сменные модули для быстрой замены без демонтажа корпуса
• Визуальная индикация состояния (3 механических индикатора) и дистанционная сигнализация
• Соответствие стандартам IEC 61643-31, EN 61643-31, EN 50539-11, UL1449 ed.5
• Сертификация UL Recognized

Технические характеристики

• Тип УЗИП (IEC): 2
• Напряжение ФЭ сети (Uocstc): 600 Vdc
• Макс. рабочее напряжение сети ФЭ (Ucpv): 680 Vdc
• Номинальный ток разряда (In): 20 кА
• Макс. ток разряда (Imax): 40 кА
• Стойкость к току короткого замыкания (Iscpv): 15 000 А
• Уровень защиты @ In (8/20µs) (Up): 2.5 кВ
• Конфигурация подключения: +/-/PE
• Режимы защиты: CM / DM
• Технология: варистор (MOV)

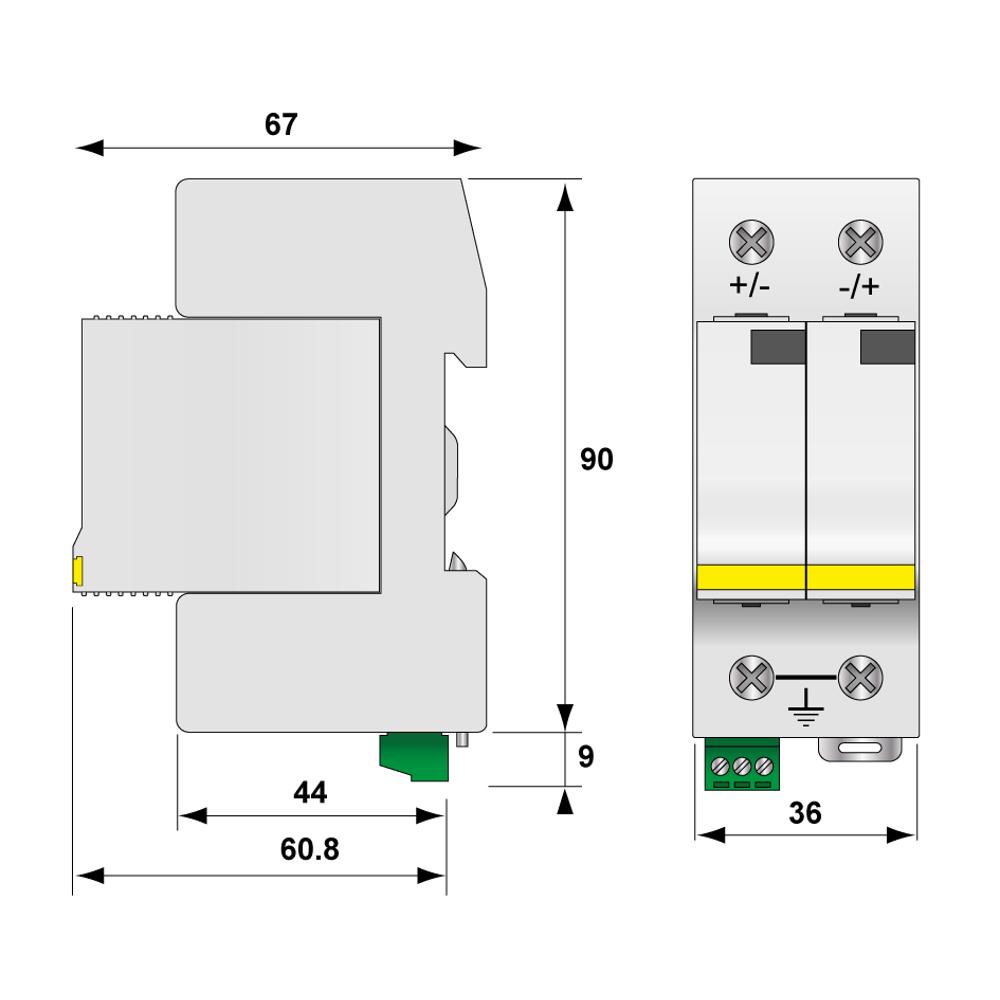

• Подсоединение к сети: зажим под винт 4-25 мм² / шина
• Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
• Материал корпуса: термопластик UL94 V-0
• Рабочая температура: -40/+85°C
• Степень защиты: IP20
• Модуль замены: DSM50PV-600
• Дистанционная сигнализация: выход на перекидной контакт
• Артикул: 480411
