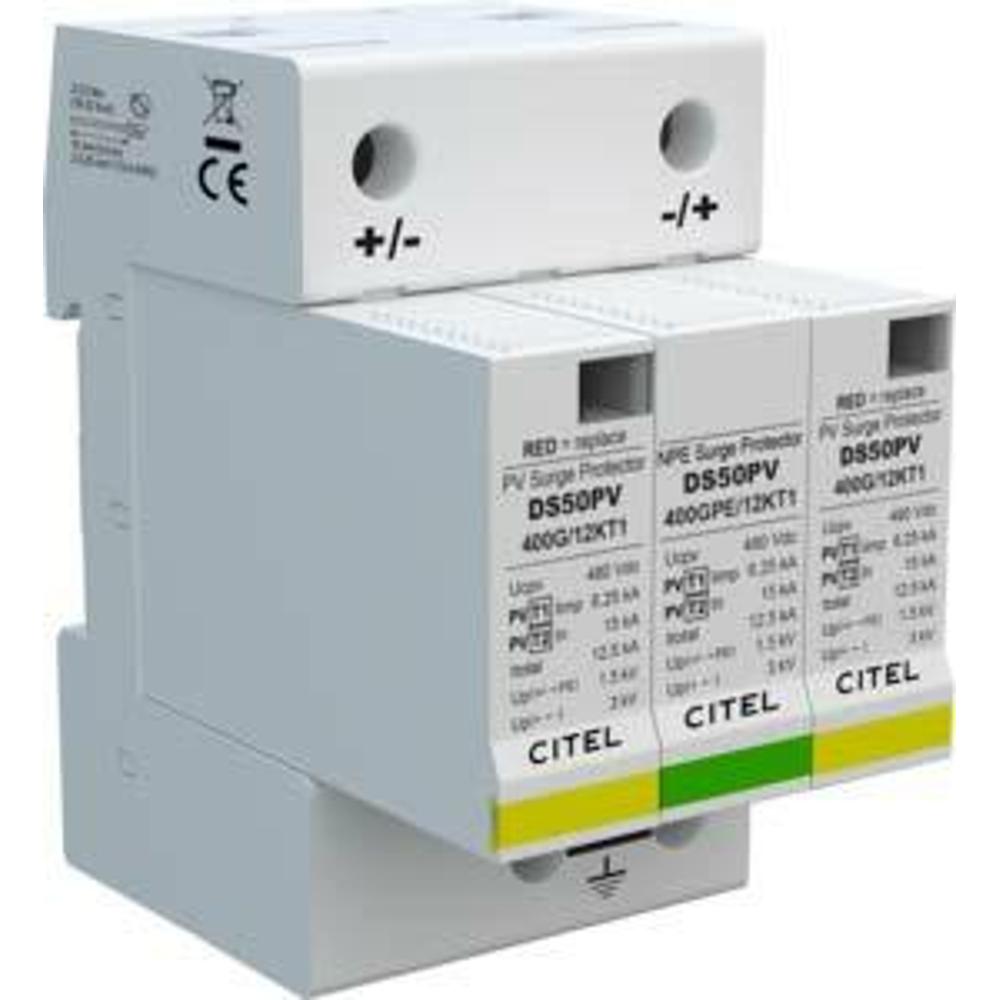

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS50PV-400G/12KT1 (482932)

Не знаете, какая модель подходит?

Артикул: 482932
Цена товара:
8 199 ₽
Общая цена:
8 199 ₽
Срок поставки: 4-8 недель
Краткое описание
Комбинированный УЗИП типа 1+2 для фотоэлектрических систем до 480 В DC. Защита солнечных панелей и инверторов от прямых ударов молнии (Iimp 6,25 кА, 10/350 мкс) и коммутационных перенапряжений (Imax 40 кА, 8/20 мкс). Технология MOV+GDT, сменные модули, 2 индикатора, монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS50PV-400G/12KT1 (артикул 482932) — это комбинированный УЗИП типа 1+2, специально разработанный для защиты фотоэлектрических (ФЭ) систем и солнечных электростанций от прямых ударов молнии и коммутационных перенапряжений. Устройство предназначено для установки в цепи постоянного тока напряжением до 480 В и обеспечивает надёжную защиту солнечных панелей, инверторов и другого оборудования ФЭ-системы от опасных импульсных воздействий. Благодаря комбинированной технологии тип 1+2, УЗИП способен отводить как токи прямого удара молнии (10/350 мкс), так и импульсные токи коммутационного происхождения (8/20 мкс), что делает его универсальным решением для комплексной защиты фотоэлектрических установок.

В основе устройства лежит гибридная технология MOV+GDT, сочетающая высокоэнергетический варистор (V) и специальный газовый разрядник (GSG), дополненные термопредохранителем (Ft) и системой термоотключения (t°). УЗИП работает в общем и дифференциальном режимах защиты, подключается по схеме +/-/PE с помощью винтовых клемм сечением от 2,5 до 25 мм² и монтируется на симметричную DIN-рейку 35 мм (EN 60715). Устройство имеет модульное исполнение с возможностью замены сменных модулей (DSM50PV-400G/12KT1 и DSM50PV-400GPE/12KT1), оснащено двумя механическими индикаторами отключения и поддерживает опциональную дистанционную сигнализацию через модуль DS50PVS-400G/12KT1 с выходом на переключающий контакт. УЗИП соответствует стандартам EN 50539-11 и IEC 61643-31, а также EN 61643-11, что подтверждает его пригодность для применения в фотоэлектрических системах в соответствии с международными нормами.

Области применения

  • Защита фотоэлектрических солнечных панелей и модулей от прямых ударов молнии и импульсных перенапряжений
  • Защита инверторов и преобразователей в составе солнечных электростанций (как автономных, так и сетевых)
  • Защита цепей постоянного тока напряжением до 480 В в фотоэлектрических установках
  • Применение на стороне постоянного тока (DC) в составе комплексных систем молниезащиты солнечных электростанций
  • Использование в промышленных и коммерческих ФЭ-системах, требующих защиты по типу 1+2

Ключевые особенности

  • Комбинированная защита типа 1+2 для фотоэлектрических систем
  • Импульсный ток Iimp/Itotal: 6,25/12,5 кА (10/350 мкс)
  • Защита в общем и дифференциальном режимах
  • Дистанционная сигнализация (опция) через переключающий контакт
  • Соответствие стандартам EN 50539-11 / IEC 61643-31
  • Модульная конструкция со сменными защитными модулями
  • Два механических индикатора отключения

Технические характеристики

  • Тип УЗИП: 1+2
  • Сеть: 400 В пост. тока (линия ФЭ-системы)
  • Номинальное напряжение ФЭ Uocstc: 400 В пост. тока
  • Максимальное рабочее напряжение ФЭ Ucpv: 480 В пост. тока
  • Ток утечки на землю Ipe: отсутствует
  • Ток потребления при Ucpv Icpv: менее 0,1 мА
  • Ток сопровождения If: отсутствует
  • Номинальный разрядный ток In (15 x 8/20 мкс): 15 кА
  • Максимальный разрядный ток Imax (8/20 мкс, на полюс): 40 кА
  • Суммарный максимальный разрядный ток Imax Total (8/20 мкс): 60 кА
  • Импульсный ток на полюс Iimp (10/350 мкс): 6,25 кА
  • Суммарный ток молнии Itotal (10/350 мкс): 12,5 кА
  • Ток короткого замыкания ФЭ Iscpv: 15 000 А
  • Режим подключения: +/-/PE
  • Режимы защиты: общий/дифференциальный
  • Уровень защиты +/- при In (8/20 мкс) Up: 3 кВ
  • Уровень защиты +/PE (-/PE) при In (8/20 мкс) Up: 1,5 кВ
  • Технология: MOV+GDT (высокоэнергетический варистор + специальный газовый разрядник)
  • Подключение к сети: винтовые клеммы 2,5–25 мм²
  • Формат: модульный корпус с возможностью замены
  • Монтаж: симметричная рейка 35 мм (EN 60715)
  • Материал корпуса: термопласт UL94 V-0
  • Рабочая температура: от -40 до +85 °C
  • Степень защиты: IP20
  • Применение на открытом воздухе: нет
  • Индикатор отключения: 2 механических индикатора
  • Сменные модули: DSM50PV-400G/12KT1 + DSM50PV-400GPE/12KT1
  • Дистанционная сигнализация: опция DS50PVS-400G/12KT1 — выход на переключающий контакт
  • Вес: 0,358 кг
  • Термоотключение: внутреннее
  • Предохранители: отсутствуют
  • Соответствие стандартам: EN 61643-11 / IEC 61643-31
  • Артикул: 482932

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения DC
Схема УЗИП 2P (2+0)
Uc AC, макс. рабочее напр., В 480
Iimp(10/350), имп. ток на полюс, кА 6.25
In(8/20), номин. ток разряда, кА 15
Imax(8/20), макс. ток разряда, кА 40
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
