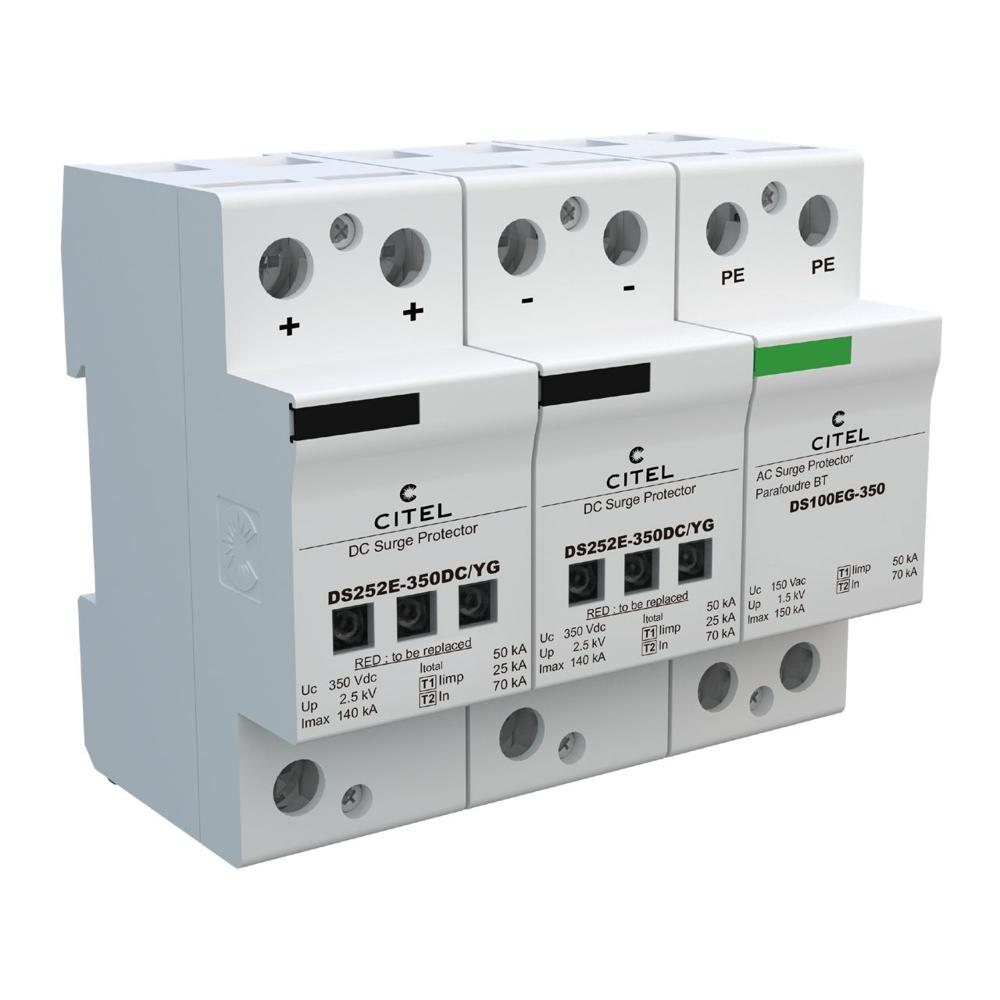

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS252E-350DC/YG (арт. 64134) представляет собой комбинированный ограничитель перенапряжений типа 1+2, специально разработанный для защиты оборудования сетей постоянного тока (DC) с номинальным напряжением 220 В DC и максимальным рабочим напряжением 350 В DC. Основная функция устройства — отведение опасных импульсных токов молнии и коммутационных перенапряжений на землю, обеспечивая надежную защиту дорогостоящего электронного и силового оборудования от выхода из строя.
Данное УЗИП построено на базе высокоэнергетического варистора (V) и оснащено внутренней системой термического отключения (t°), которая автоматически отсоединяет защитный элемент от сети при его перегреве или выходе из строя. Устройство поддерживает пропускную способность по импульсному току Iimp до 25 кА на полюс и суммарный ток молнии до 50 кА, что соответствует требованиям к молниезащите на вводе в здание. Благодаря исполнению Тип 1+2, устройство может устанавливаться как на вводе, так и в распределительных щитах. Подключение к сети осуществляется через винтовые зажимы (сечение до 35 мм²) или шину, а монтаж производится на стандартную DIN-рейку 35 мм. Устройство совместимо с сетями постоянного тока с заземлением (+/-/PE) и требует установки внешнего предохранителя типа gG номиналом до 315 А.
Области применения
- Защита силовых выпрямителей и инверторов в системах электропитания постоянного тока.
- Обеспечение безопасности телекоммуникационного оборудования, работающего от DC-шин (например, базовые станции, серверные).
- Молниезащита фотоэлектрических (солнечных) станций и промышленных систем управления с питанием 220/350 В DC.
- Установка в распределительных щитах промышленных объектов, где используются цепи постоянного тока для управления и автоматики.
- Защита оборудования железнодорожной инфраструктуры и систем сигнализации, питающихся от DC-сетей.
Ключевые особенности
- Тип 1+2: Обеспечивает защиту как от прямых ударов молнии (Iimp 25 кА), так и от коммутационных перенапряжений.
- Высокая пропускная способность: Номинальный ток разряда In 70 кА и максимальный Imax 140 кА гарантируют надежное отведение мощных импульсов.
- Встроенная индикация и дистанционная сигнализация: Механический индикатор на корпусе и перекидной контакт для удаленного мониторинга состояния устройства.
- Внутренний терморазмыкатель: Обеспечивает безопасное отключение варистора при перегреве, предотвращая возгорание.
- Широкий температурный диапазон: Работоспособность при температурах от -40°C до +85°C позволяет использовать устройство в неотапливаемых помещениях.
Технические характеристики
- Артикул: 64134
- Тип УЗИП: 1 + 2 (по IEC 61643-11)
- Номинальное напряжение сети (Un): 220 В DC
- Максимальное рабочее напряжение (Uc): 350 В DC
- Импульсный ток на полюс (Iimp): 25 кА
- Суммарный ток молнии (Itotal): 50 кА
- Номинальный ток разряда (In): 70 кА
- Максимальный ток разряда (Imax): 140 кА
- Уровень защиты (Up) при In: ≤ 2.5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Сечение подключаемых проводников: 6 — 35 мм² (зажим под винт)
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
- Материал корпуса: Термопластик UL94 V-0
