Устройство защиты от импульсных перенапряжений УЗИП CITEL DS240S-280DC предназначено для надёжной защиты оборудования постоянного тока и фотоэлектрических (PV) систем от разрушительных последствий импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными помехами в сети. Это компактное устройство класса Тип 2 (IEC 61643-11) обеспечивает основной уровень защиты, ограничивая опасные скачки напряжения до безопасного для подключённой аппаратуры уровня.

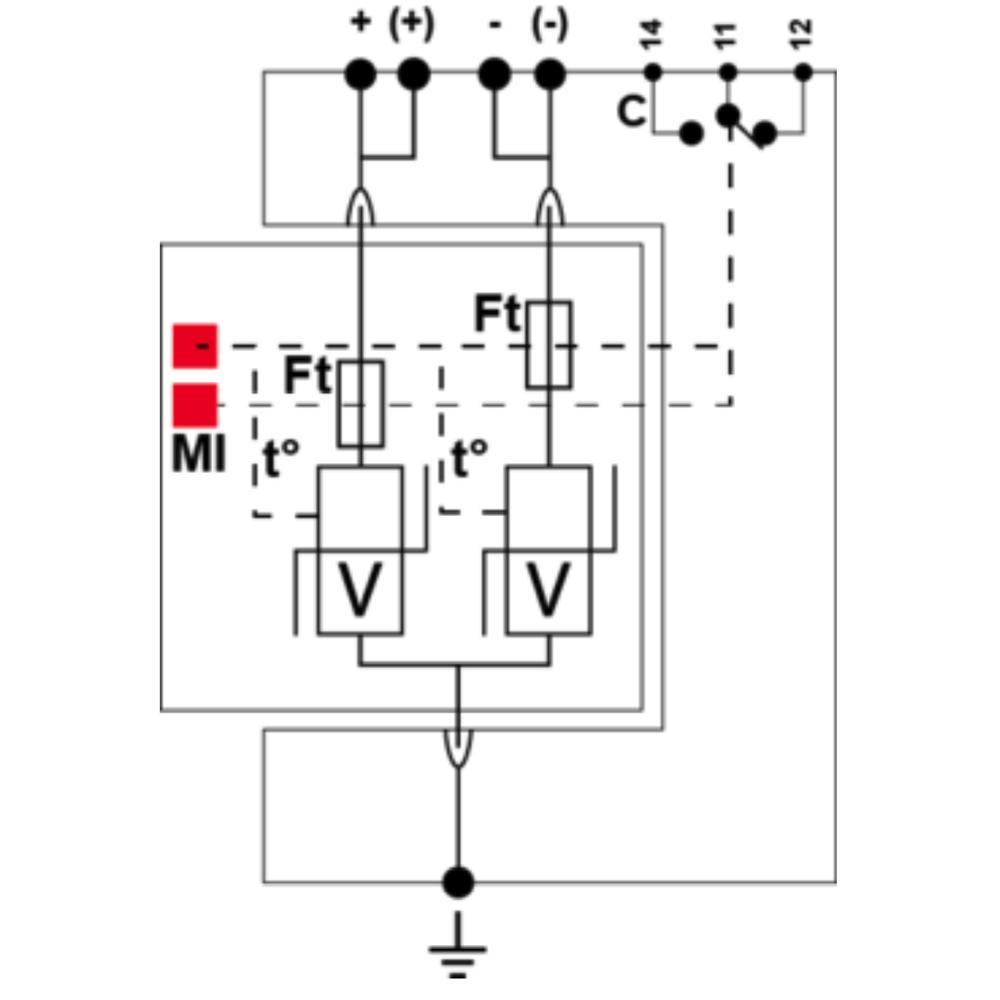

Устройство построено на основе варисторной технологии и предназначено для монтажа в распределительных щитах на симметричную DIN-рейку. Оно обеспечивает защиту в режиме «проводник-земля» (Common Mode, CM) для двухпроводных систем постоянного тока с подключением к положительной (+) и отрицательной (-) шинам. Благодаря очень низкому уровню защиты Up и широкому диапазону рабочих напряжений, оно совместимо с системами постоянного тока номиналом до 280 В, включая фотоэлектрические станции, системы телекоммуникаций и промышленного оборудования.

Области применения

• Фотоэлектрические (солнечные) электростанции и инверторы.
• Системы бесперебойного и резервного питания (ИБП) на постоянном токе.
• Промышленные системы управления и автоматики с питанием от источников постоянного тока.
• Телекоммуникационное оборудование и станции базовой связи.
• Зарядные станции и инфраструктура для электромобилей (DC-шины).

Ключевые особенности

• Очень низкий уровень защиты Up: всего 1200 В при номинальном токе разряда, что обеспечивает высокую степень безопасности для чувствительной электроники.
• Компактный дизайн и съёмные модули: удобство монтажа и обслуживания с возможностью быстрой замены активного модуля.
• Встроенная дистанционная сигнализация (опция S): наличие перекидного контакта для удалённого оповещения о срабатывании или неисправности устройства.
• Двойная индикация состояния: два механических индикатора для визуального контроля работоспособности.
• Высокая стойкость к токам разряда: максимальный импульсный ток Imax 40 кА (8/20 мкс) гарантирует надёжность в условиях прямых и непрямых грозовых воздействий.

Технические характеристики

• Артикул производителя: 310511
• Номинальное напряжение сети (Un): 280 В DC
• Макс. рабочее напряжение постоянного тока (Uc): 350 В DC
• Макс. рабочее напряжение переменного тока (Uc): 275 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс, 15 импульсов)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up): ≤ 1200 В (при In)
• Максимальный ток нагрузки (IL): 20 А
• Ток утечки (Ipe): < 0.1 мА
• Сопряжённое устройство отключения: внутренний терморазмыкатель, внешний предохранитель типа gG 50 А
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: IEC/EN 61643-11, UL1449 ed.4, EN 50539-11, ГОСТ Р 51992-2011
