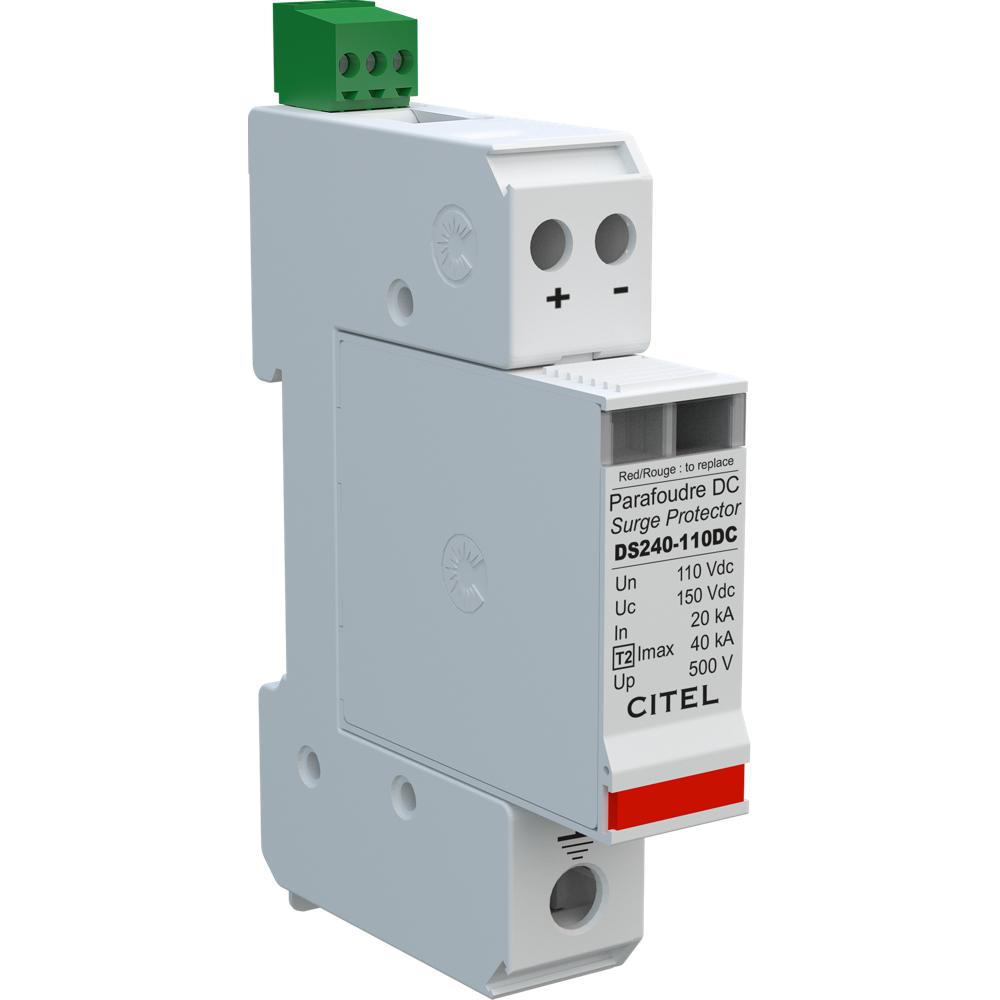

Устройство защиты от импульсных перенапряжений CITEL DS240S-110DC предназначено для надёжной защиты оборудования постоянного тока и фотоэлектрических (PV) систем от разрушительных последствий грозовых и коммутационных перенапряжений. Это компактное модульное устройство класса Тип 2 (IEC 61643-11) обеспечивает безопасный отвод импульсных токов до 40 кА на полюс, предотвращая повреждение чувствительной электроники и обеспечивая непрерывность работы вашей системы.

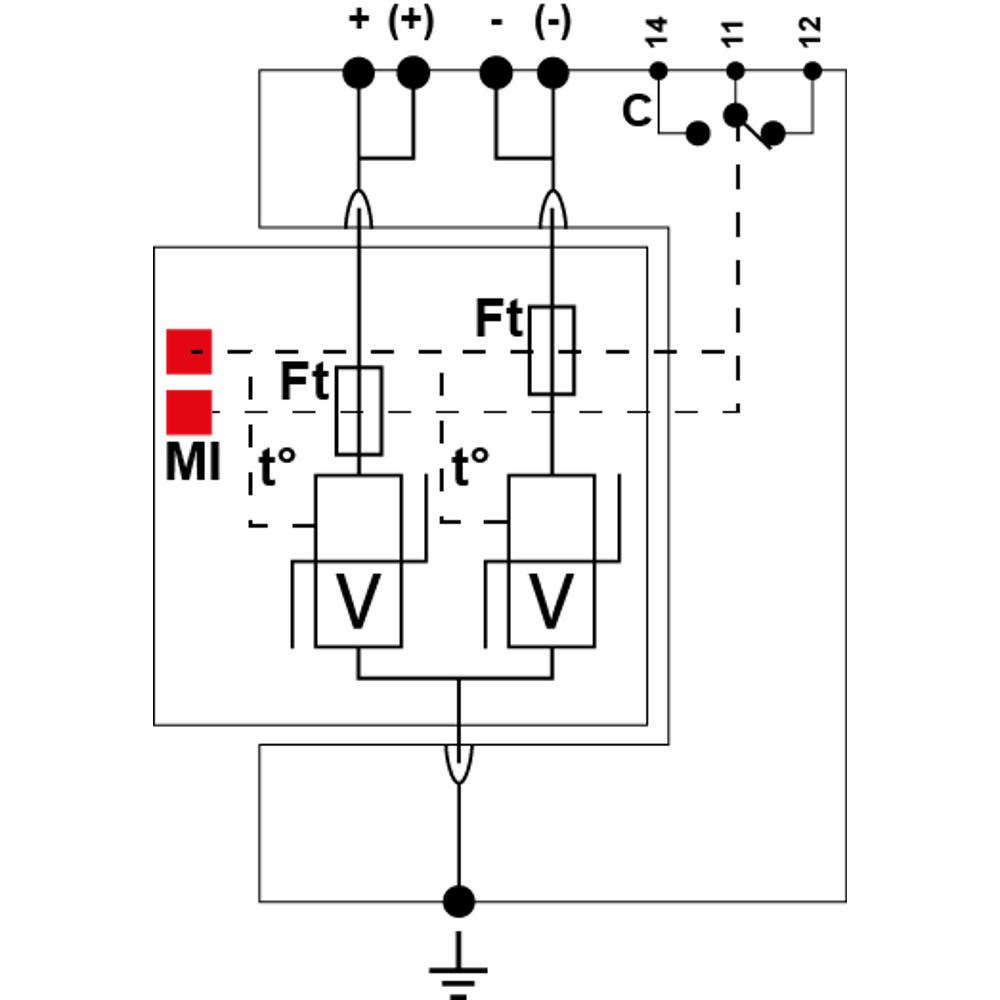

Устройство построено на основе варисторной технологии и обеспечивает защиту в режиме общий режим (CM) между линией (+) / (-) и землёй (PE). Оно характеризуется очень низким уровнем остаточного напряжения защиты (Up) всего 500 В при номинальном токе разряда, что гарантирует высокий уровень безопасности для подключённого оборудования. УЗИП предназначено для сетей постоянного тока номинальным напряжением 110 В DC и совместимо с фотоэлектрическими системами соответствующего напряжения. Монтаж осуществляется на симметричную DIN-рейку 35 мм, а подключение — через удобные винтовые зажимы.

Области применения

• Защита фотоэлектрических (солнечных) электростанций и инверторов.
• Системы телекоммуникаций и связи с питанием от постоянного тока.
• Промышленные системы управления и автоматики (ПЛК, приводы).
• Системы бесперебойного питания (ИБП) и источники постоянного тока.
• Зарядные станции и другая инфраструктура для электромобилей.

Ключевые особенности

• Съёмные модули: Возможность быстрой замены основного защитного модуля (DSM240-110DC) без демонтажа всей конструкции.
• Двойная сигнализация: Встроенный механический индикатор срабатывания и опция дистанционной сигнализации через перекидной контакт для интеграции в систему мониторинга.
• Высокая стойкость: Максимальный ток разряда Imax: 40 кА (8/20 мкс) на полюс и общая стойкость 80 кА для устройства.

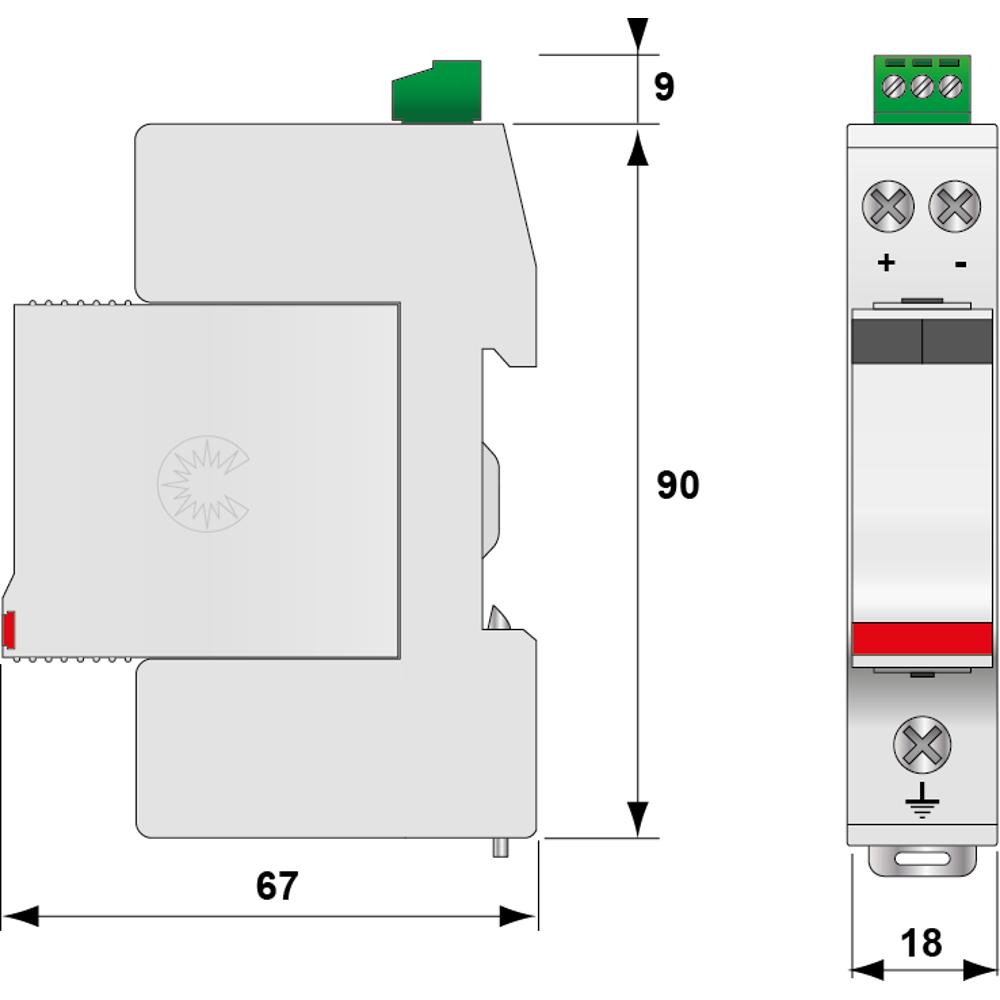

• Компактный дизайн: Экономия места в распределительном щите благодаря оптимизированным размерам.
• Встроенная тепловая защита: Оснащено внутренним терморазмыкателем для безопасного отключения в случае перегрева варистора.

Технические характеристики

• Артикул производителя: 310711
• Номинальное напряжение сети (DC/PV): 110 В DC
• Макс. рабочее напряжение постоянного тока (Uc DC): 150 В DC
• Макс. рабочее напряжение переменного тока (Uc AC): 115 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс, 15 импульсов)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс) на полюс
• Уровень защиты (Up): ≤ 500 В (при In, общий режим)
• Максимальный ток нагрузки (IL): 20 А
• Ток утечки (Ipe): < 0.1 мА
• Конфигурация подключения: +/-/PE (общий режим)
• Тип предохранителя (сопряжённый): gG 50 A
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: IEC/EN 61643-11, UL1449 ed.4, EN 50539-11, ГОСТ Р 51992-2011
