Устройство защиты от импульсных перенапряжений УЗИП CITEL DS240-280DC (артикул 310501) предназначено для надёжной защиты оборудования постоянного тока и фотоэлектрических (PV) систем от разрушительных последствий грозовых и коммутационных перенапряжений. Это компактное устройство класса Тип 2 (IEC 61643-11) эффективно ограничивает опасные импульсные скачки напряжения, отводя их энергию на землю, и тем самым предотвращает выход из строя дорогостоящей электроники, инверторов, контроллеров заряда и другого чувствительного оборудования.

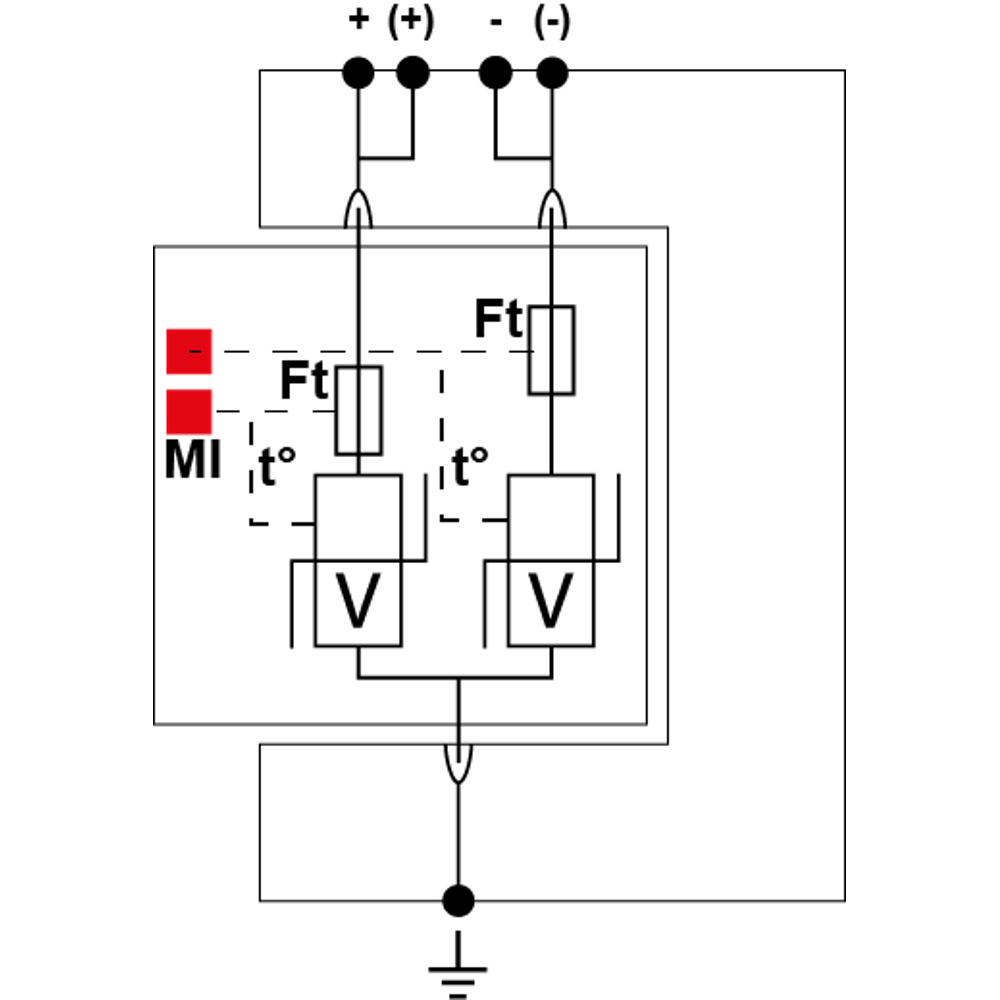

Устройство построено на основе варисторной технологии и обеспечивает защиту в режиме «проводник-земля» (Common Mode, CM). Оно оснащено внутренним терморазмыкателем и плавким предохранителем для безопасного отключения в случае перегрузки, а также имеет два механических индикатора состояния. Модель DS240-280DC рассчитана на работу в сетях постоянного тока номинальным напряжением до 280 В и подключается между положительным (+), отрицательным (-) проводниками и шиной защитного заземления (PE). Благодаря очень низкому уровню остаточного напряжения (Up) оно гарантирует высокую степень защиты подключённой аппаратуры. УЗИП соответствует международным стандартам, включая IEC/EN 61643-11, UL1449 и ГОСТ Р 51992-2011.

Области применения

• Защита фотоэлектрических (солнечных) электростанций и их компонентов: инверторов, контроллеров заряда, мониторингового оборудования.
• Защита систем телекоммуникаций и связи, работающих на постоянном токе (например, оборудование базовых станций).
• Обеспечение безопасности систем промышленной автоматики, источников бесперебойного питания (ИБП) и приводов постоянного тока.
• Применение в системах электроснабжения транспорта (железнодорожная, морская электроника) и в зарядной инфраструктуре для электромобилей.
• Защита любого чувствительного электронного оборудования, питающегося от сетей постоянного тока.

Ключевые особенности

• Очень низкий уровень защиты Up – всего 1200 В при номинальном токе разряда, что минимизирует риск повреждения защищаемого оборудования.
• Высокая стойкость к импульсным токам – максимальный ток разряда (Imax) составляет 40 кА (импульс 8/20 мкс).
• Компактный дизайн и съёмные модули – облегчает монтаж на DIN-рейку и позволяет быстро заменить активный модуль после срабатывания.
• Встроенная визуальная и дистанционная сигнализация – два механических индикатора состояния и опциональная возможность подключения контакта дистанционного оповещения (модель DS240S-280DC).
• Широкий температурный диапазон – стабильная работа от -40°C до +85°C, что позволяет использовать устройство в сложных климатических условиях.

Технические характеристики

• Артикул производителя: 310501
• Номинаное напряжение сети (Un): 280 В DC
• Максимальное длительное рабочее напряжение (Uc): 350 В DC / 275 В AC
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 40 кА
• Уровень защиты (Up) при In: ≤ 1200 В
• Максимальный ток нагрузки (IL): 20 А
• Ток утечки (Ipe): < 0.1 мА
• Конфигурация подключения: +/–/PE (проводник-земля)
• Тип предохранителя: gG 50 A
• Способ монтажа: Симметричная DIN-рейка 35 мм
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
• Клеммы: Винтовые зажимы для проводников 1.5-10 мм² (активные) и 2.5-25 мм² (земля)
