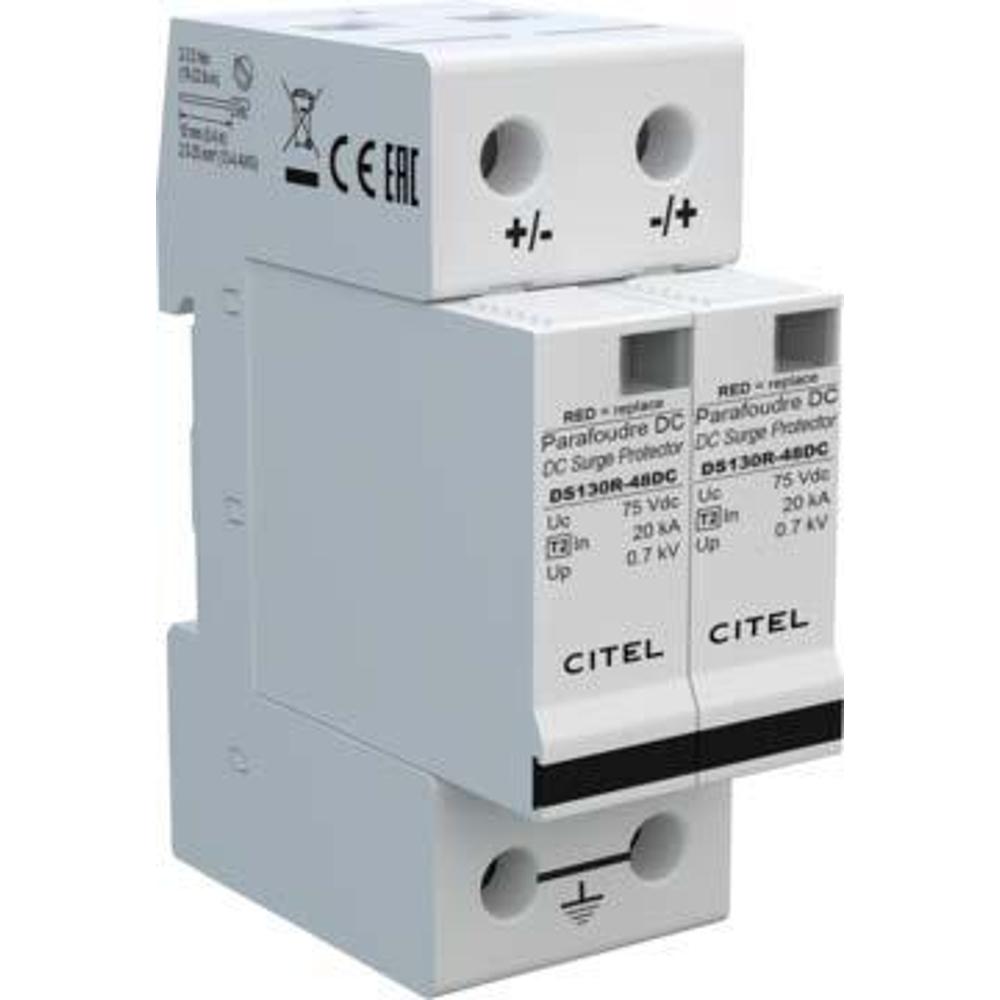

Устройство защиты от импульсных перенапряжений CITEL DS132R-48DC предназначено для надёжной защиты оборудования постоянного тока на 48 В от разрушительных последствий грозовых и коммутационных перенапряжений. Это двухполюсное устройство, соответствующее стандартам для УЗИП Типа 1 и Типа 2, обеспечивает комплексную защиту, отводя высокоэнергетические импульсные токи на землю и ограничивая опасное напряжение до безопасного для оборудования уровня.

Устройство построено на основе высокоэнергетических варисторов и предназначено для защиты сетей постоянного тока 48 В. Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что позволяет мгновенно отвести импульсный ток на землю. Оно монтируется на DIN-рейку и поддерживает подключение как в конфигурации "+/PE", так и "-/PE". Благодаря сменной модульной конструкции и соответствию международным стандартам, УЗИП легко интегрируется в системы телекоммуникаций, промышленной автоматизации и солнечной энергетики, где используются цепи постоянного тока.

Области применения

• Защита телекоммуникационного оборудования и систем передачи данных, работающих от источников постоянного тока 48 В.
• Обеспечение безопасности систем промышленной автоматики (ПЛК, датчики, приводы) в цепях постоянного напряжения.
• Защита фотоэлектрических (солнечных) инверторов и контроллеров заряда в системах альтернативной энергетики.
• Применение в системах бесперебойного питания (ИБП) и распределительных щитах постоянного тока.
• Защита измерительного и контрольного оборудования на объектах энергетики и транспорта.

Ключевые особенности

• Комбинированная защита: Соответствует требованиям для УЗИП Типа 1 (защита от прямых ударов молнии) и Типа 2 (защита от удалённых разрядов и коммутационных перенапряжений).
• Высокая стойкость к токам: Способен выдерживать импульсный ток Iimp 12.5 кА (форма волны 10/350 мкс) и максимальный ток разряда Imax 50 кА (8/20 мкс).
• Сменная модульная конструкция: Корпус со сменными картриджами (DSM130R-48DC) для быстрого и экономичного обслуживания.
• Надёжная индикация и защита: Оснащён механическим индикатором срабатывания и внутренней системой теплового отключения для безопасного вывода из строя.
• Опция дистанционной сигнализации: Возможность установки версии DS132RS-48DC с перекидным контактом для удалённого оповещения о состоянии устройства.

Технические характеристики

• Артикул производителя: 572102
• Тип сети: Постоянный ток (DC)
• Номинальное напряжение (Un-dc): 48 В DC
• Макс. рабочее напряжение (Uc): 75 В DC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Импульсный ток (Iimp): 12.5 кА (10/350 мкс)
• Уровень защиты (Up): ≤ 700 В
• Конфигурация подключения: +/PE или -/PE
• Технология: Варистор
• Монтаж: На симметричную DIN-рейку 35 мм
• Подключение проводников: Винтовой зажим 2.5–25 мм² / шина
• Рабочая температура (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
