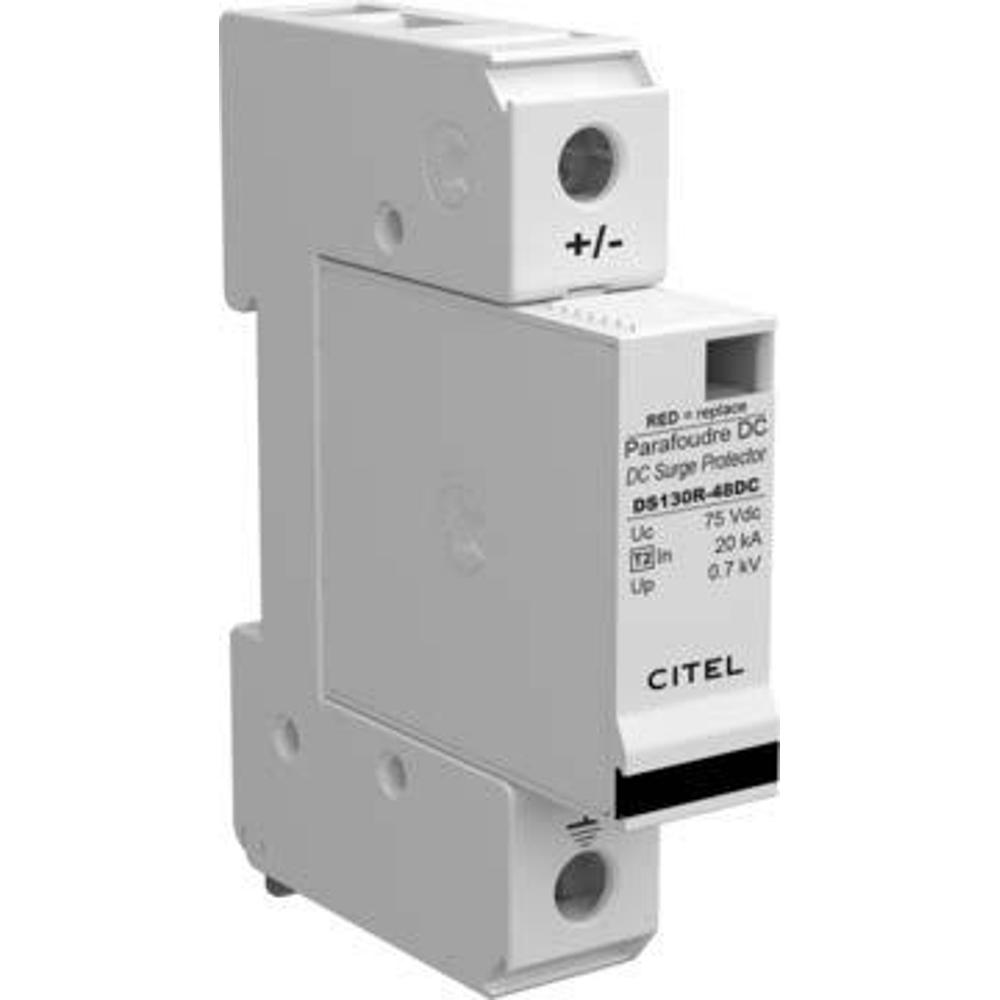

Устройство защиты от импульсных перенапряжений CITEL DS131R-48DC является основным компонентом для обеспечения надежности систем постоянного тока. Оно предназначено для защиты чувствительного электрооборудования, работающего от источников питания 48 В DC, от разрушительных последствий импульсных перенапряжений, вызванных грозовыми разрядами (прямыми или удаленными) и коммутационными процессами в сети. Это устройство комбинированного типа (Тип 1+2 по IEC 61643-11) способно выдерживать как мощные прямые удары молнии, так и более частые перенапряжения, возникающие при переключениях, обеспечивая комплексную защиту на вводе и распределении цепи.

В основе устройства лежит высокоэнергетический варистор, который в нормальном режиме имеет высокое сопротивление, но при возникновении опасного импульса резко снижает его, шунтируя избыточную энергию на землю (PE). УЗИП выполнено в формате корпуса со сменными модулями, что упрощает обслуживание и замену после срабатывания. Конфигурация подключения — однополюсная (+/PE или -/PE), что делает его универсальным для защиты как положительной, так и отрицательной шины в системах постоянного тока. Встроенная система термического отключения с механическим индикатором и внутренним терморазмыкателем гарантирует безопасное отключение устройства в случае перегрузки или окончания срока службы варистора. Монтаж осуществляется на стандартную DIN-рейку 35 мм, а подключение — с помощью винтовых зажимов на провод сечением от 2.5 до 25 мм² или шину.

Области применения

• Защита телекоммуникационного оборудования и систем передачи данных, работающих от источников питания 48 В DC.
• Обеспечение безопасности систем промышленной автоматики, управления и контроля (АСУ ТП), подключенных к цепям постоянного тока.
• Интеграция в системы бесперебойного питания (ИБП) и резервного электроснабжения на базе аккумуляторных батарей 48 В.
• Защита оборудования в системах солнечной энергетики (фотовольтаика), особенно на стороне постоянного тока инверторов.
• Применение на объектах железнодорожной и транспортной инфраструктуры, где используются сети постоянного тока.

Ключевые особенности

• Комбинированная защита Тип 1+2: Способен поглощать импульсы тока волны 10/350 мкс (прямой удар молнии) и 8/20 мкс (удаленные воздействия, коммутации).
• Сменная модульная конструкция: Корпус постоянного монтажа со сменными защитными картриджами (DSM130R-48DC) для быстрого восстановления защиты.
• Надежная индикация и отключение: Механический индикатор состояния и внутренняя система термического отключения для безопасной эксплуатации.
• Опция дистанционной сигнализации: Возможность установки модуля DS131RS-48DC для передачи сигнала о срабатывании на систему мониторинга.
• Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.

Технические характеристики

• Тип УЗИП (IEC 61643-11): 1 и 2
• Номинальное напряжение (Un-dc): 48 В DC
• Макс. рабочее напряжение (Uc): 75 В DC
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Импульсный ток (Iimp, 10/350 мкс): 12.5 кА
• Уровень защиты (Up): ≤ 700 В (при In)
• Конфигурация подключения: +/PE или -/PE
• Технология защиты: Варистор
• Способ монтажа: DIN-рейка 35 мм
• Степень защиты корпуса (IP): IP20
• Рабочая температура (Tu): от -40°C до +85°C
• Рекомендуемый предохранитель: gG, 125 А
• Стандарты: Соответствует IEC 61643-11, EN 61643-11, UL1449 изд.4
• Артикул производителя: 572101
