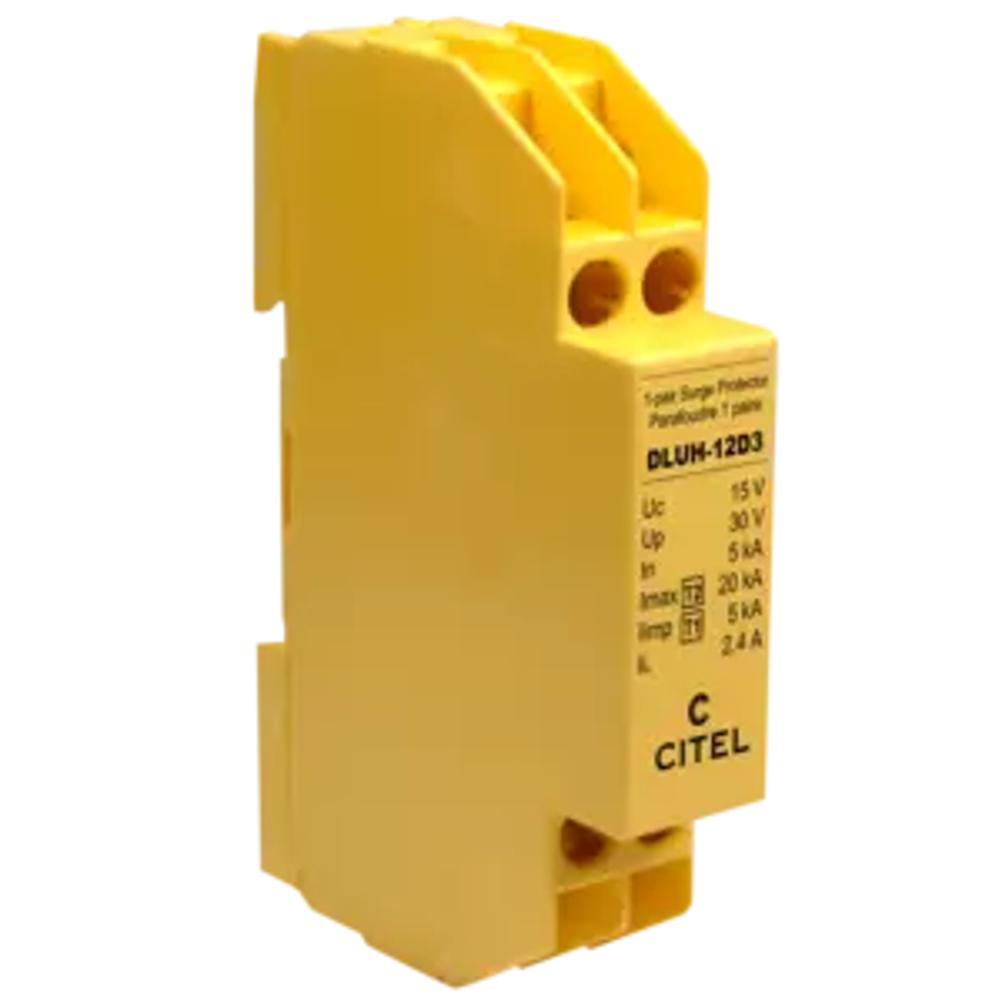

Устройство защиты от импульсных перенапряжений CITEL DLUH-12D3 (артикул 640702) предназначено для защиты телекоммуникационных и информационных линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, предотвращая повреждение чувствительного оконечного оборудования — контроллеров, преобразователей интерфейсов, промышленных компьютеров и систем автоматизации.
Устройство построено по технологии комбинированной защиты на основе газового разрядника и ограничительного диода, что обеспечивает эффективное ограничение импульсных перенапряжений при сохранении высокого быстродействия. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), имеет моноблочный корпус из термопластика UL94 V-0 и подключается к линии через винтовые зажимы с сечением проводников от 0,4 до 1,5 мм². Устройство совместимо с такими сетями и протоколами передачи данных, как Profibus-FMS, Interbus, FieldBus-H1, Batibus, RS232 и RS485, и соответствует требованиям стандартов IEC 61643-21, EN 61643-21, ГОСТ IEC 61643-21-2014 и UL497A.
Области применения
- Защита линий передачи данных RS232 и RS485 в системах промышленной автоматизации и диспетчеризации
- Защита сетей Profibus-FMS, Interbus, FieldBus-H1 и Batibus на промышленных объектах
- Защита телекоммуникационного оборудования и контроллеров в шкафах автоматики и КИПиА
- Защита экранированных линий связи и интерфейсных кабелей от грозовых и коммутационных импульсов
- Применение в системах сбора данных, АСУ ТП и на объектах с повышенными требованиями к надёжности связи
Ключевые особенности
- Моноблочный корпус для монтажа на DIN-рейку 35 мм — удобство установки в шкафах автоматики
- Защита одной пары проводников с дополнительной защитой экранированного провода
- Комбинированная технология: газовый разрядник + ограничительный диод
- Высокие разрядные характеристики: Iimp 5 кА (10/350 мкс), In 5 кА (8/20 мкс), Imax 20 кА
- Соответствие международным стандартам IEC 61643-21, EN 61643-21, ГОСТ IEC 61643-21-2014 и UL497A (UL listed)
Технические характеристики
- Артикул: 640702
- Производитель: CITEL
- Серия: DLU
- Номинальное напряжение линии (Un): 12 В
- Макс. рабочее напряжение DC (Uc): 15 В
- Макс. линейный ток (IL): 2,4 А
- Макс. частота (f max.): > 3 МГц
- Вносимые потери: < 1 дБ
- Макс. ток разряда (Imax, 8/20 мкс): 20 кА
- Импульсный ток (Iimp, 2×10/350 мкс, D1): 5 кА
- Номинальный ток разряда (In, 8/20 мкс, C2): 5 кА
- Уровень защиты (Up, Line/Line, C3): 30 В
- Макс. ёмкость (C): < 50 пФ
- Режим(ы) защиты: MC / MD
- Сопротивление линии: 0 Ом
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: зажим под винт, 0,4–1,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Дистанционная сигнализация отключения: отсутствует
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / ГОСТ IEC 61643-21-2014 / UL497A
- Сертификация: UL listed
