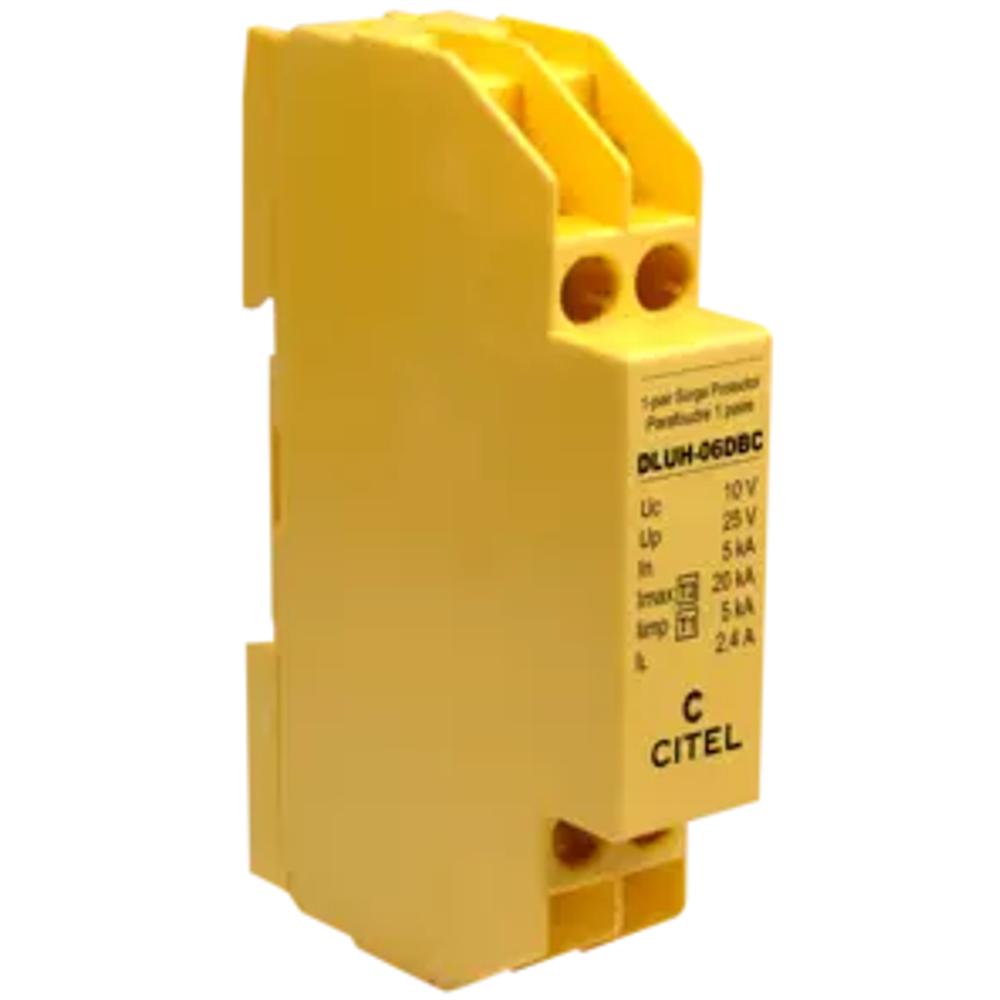

Устройство защиты от импульсных перенапряжений CITEL DLUH-06DBC (артикул 640711) — это моноблочный УЗИП, предназначенный для защиты одной пары проводников телекоммуникационных и информационных линий от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжную защиту высокоскоростных линий передачи данных с номинальным напряжением 6 В, предотвращая повреждение подключённого оборудования и прерывание связи.
В основе работы УЗИП лежит комбинированная технология защиты, включающая газовый разрядник и ограничительный диод, что обеспечивает эффективное отведение импульсных токов и ограничение напряжения до безопасного уровня. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подходит для установки в телекоммуникационные шкафы и распределительные щиты. Подключение осуществляется через винтовые зажимы с сечением проводников от 0,4 до 1,5 мм². УЗИП совместим с высокоскоростными сетями MIC/T2 и 10BaseT, поддерживает частоты свыше 20 МГц и вносит минимальные потери в линию (менее 1 дБ). Конфигурация «1 пара + экранирование» позволяет защитить как сигнальные проводники, так и экран кабеля. При срабатывании защиты происходит короткое замыкание, что приводит к прерыванию передачи данных, сигнализируя о необходимости замены устройства.
Области применения
- Защита телекоммуникационных линий связи и передачи данных
- Защита высокоскоростных сетей MIC/T2 и 10BaseT
- Установка в распределительных щитах и телекоммуникационных шкафах
- Защита оборудования АСУ ТП, промышленных сетей и систем связи
- Применение в системах с импульсными токами до 20 кА
Ключевые особенности
- Моноблочный корпус для монтажа на DIN-рейку 35 мм
- Комбинированная защита: газовый разрядник + ограничительный диод
- Защита одной пары с экранированием
- Высокое быстродействие и низкие вносимые потери (< 1 дБ)
- Соответствие стандартам IEC 61643-21, ГОСТ IEC 61643-21-2014 и UL497A
Технические характеристики
- Артикул: 640711
- Номинальное напряжение линии (Un): 6 В
- Макс. рабочее напряжение DC (Uc): 10 В
- Макс. частота (f max.): > 20 МГц
- Вносимые потери: < 1 дБ
- Макс. линейный ток (IL): 2,4 А
- Макс. ток разряда (Imax, 8/20 мкс): 20 кА
- Импульсный ток (Iimp, 10/350 мкс, D1): 5 кА
- Номинальный ток разряда (In, 8/20 мкс, C2): 5 кА
- Уровень защиты (Up, Line/Line): 25 В
- Макс. ёмкость (C): < 50 пФ
- Сопротивление линии: 0 Ом
- Режимы защиты: MC / MD
- Технология: газовый разрядник + ограничительный диод
- Конфигурация: 1 пара + экранирование
- Подсоединение: винтовые зажимы 0,4–1,5 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: прерывание передачи
- Стандарты: IEC 61643-21 / EN 61643-21 / UL497A
- Сертификация: UL listed
