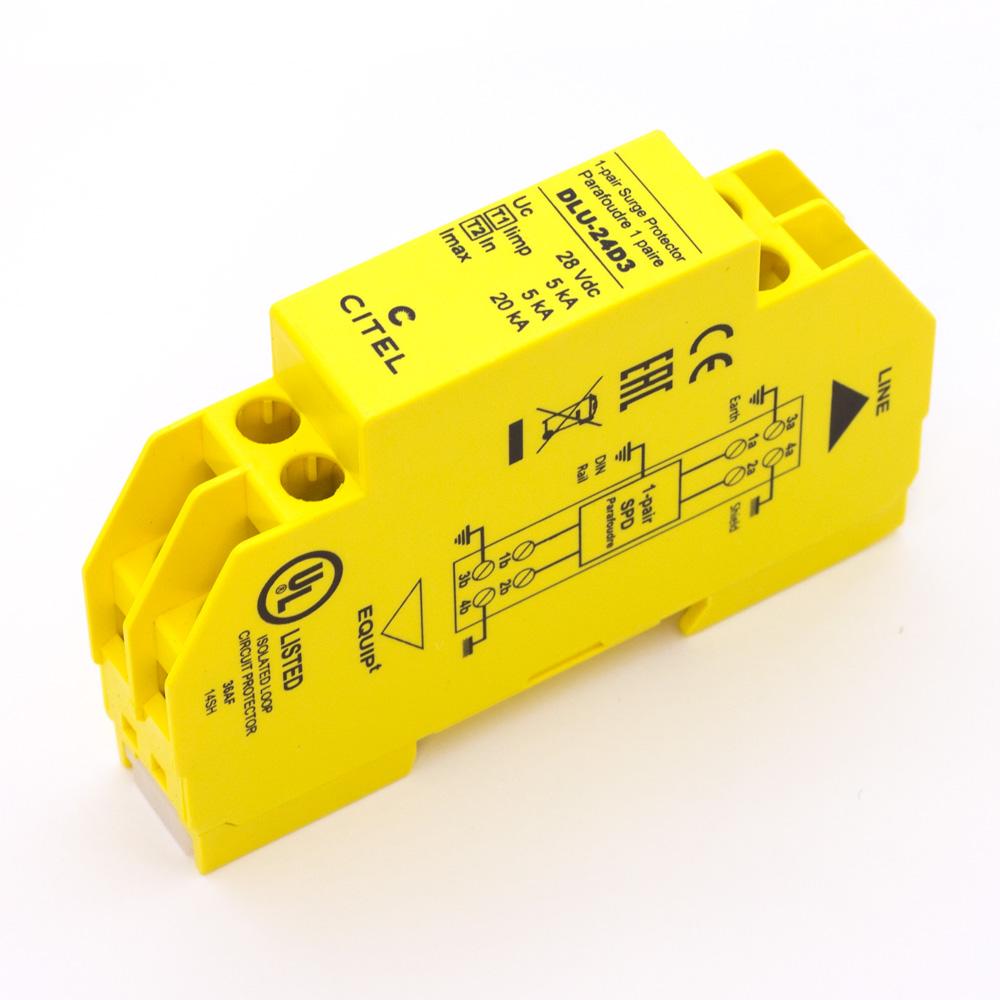

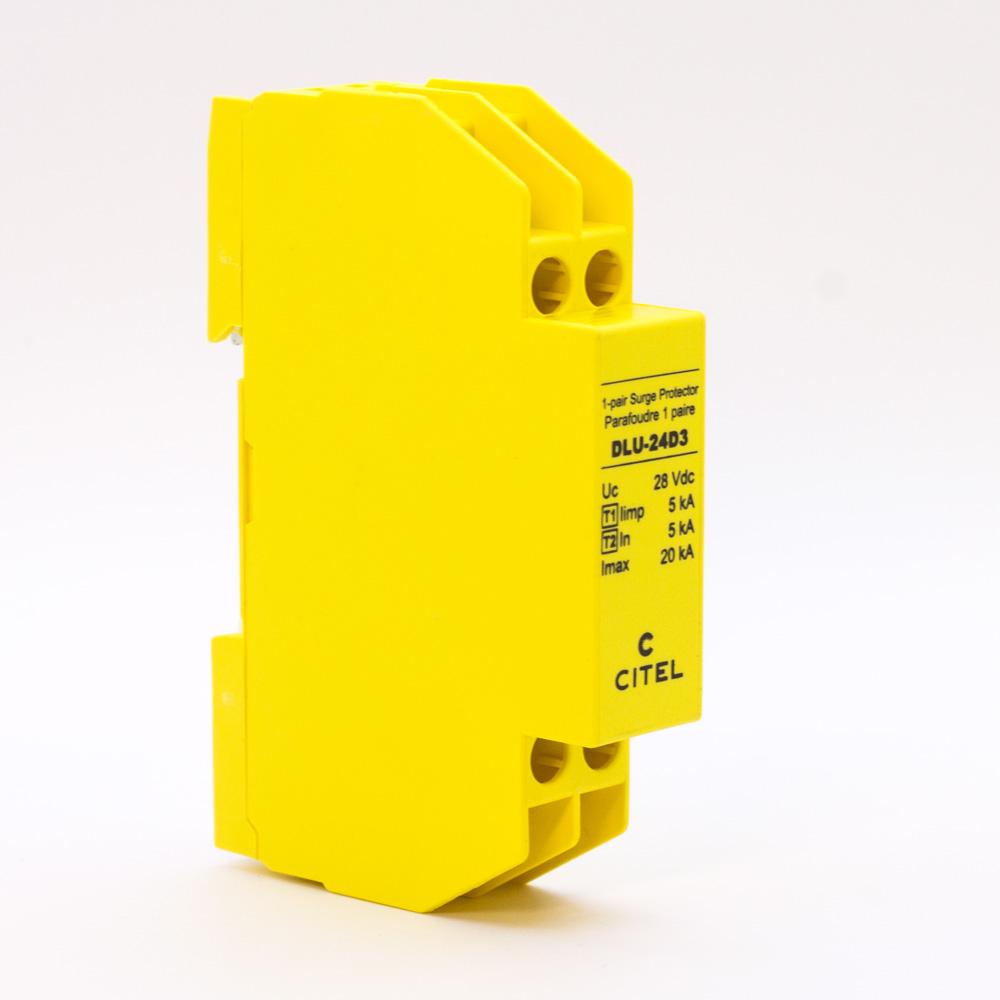

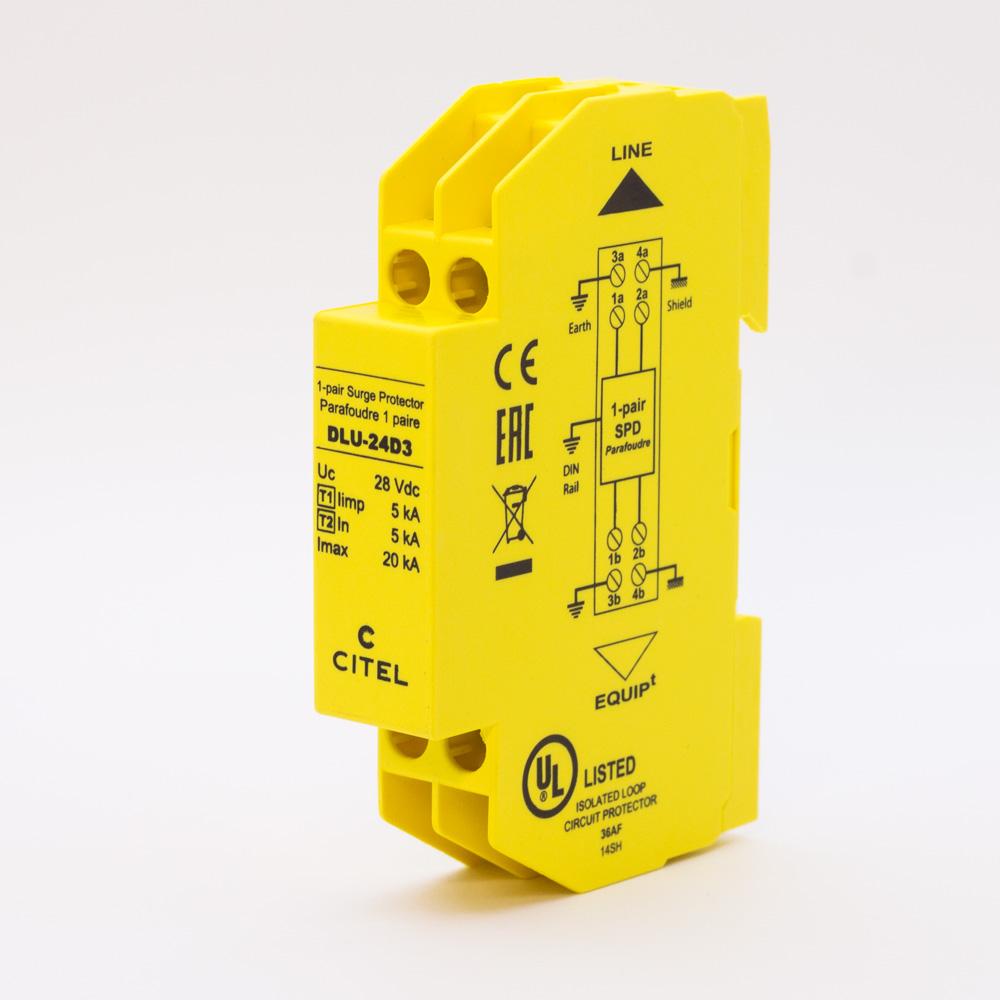

Устройство защиты от импульсных перенапряжений CITEL DLU-24D3 (артикул 640503) предназначено для надёжной защиты телекоммуникационных линий и линий передачи данных от разрушительных воздействий импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Это моноблочное устройство в компактном корпусе для монтажа на DIN-рейку обеспечивает безопасность чувствительного оборудования, подключённого к линиям с номинальным напряжением 24 В постоянного или переменного тока.
Устройство работает по принципу шунтирования опасного импульсного тока на землю, ограничивая напряжение на защищаемой линии до безопасного уровня (Up). Оно предназначено для защиты одной пары проводов (сигнал/сигнал) и их экрана. Подключение осуществляется через винтовые зажимы, рассчитанные на провод сечением от 0.4 до 1.5 мм². УЗИП DLU-24D3 специально разработано для совместимости с широким спектром промышленных сетей и интерфейсов передачи данных, работающих в диапазоне до 24 В, и соответствует международным стандартам безопасности.
Области применения
- Защита линий питания и сигнализации датчиков с токовым выходом 4-20 мА в системах промышленной автоматизации.
- Защита интерфейсов Profibus-FMS, Interbus, FieldBus-H1.
- Защита последовательных интерфейсов RS-232 и RS-485.
- Обеспечение безопасности телекоммуникационных и информационных линий с номинальным напряжением 24 В.
- Интеграция в щитовое оборудование на объектах связи и промышленных предприятиях.
Ключевые особенности
- Компактный монтаж: Установка на стандартную симметричную DIN-рейку 35 мм (EN60715) для экономии места в щите.
- Надёжная защита: Высокие разрядные способности: импульсный ток (Iimp) 5 кА (10/350 мкс), максимальный ток разряда (Imax) 20 кА (8/20 мкс).
- Минимальное влияние на сигнал: Низкие вносимые потери (< 1 дБ) и высокая максимальная частота (> 3 МГц) обеспечивают целостность передаваемых данных.
- Индикация состояния: Функция отключения от линии при окончании срока службы устройства (режим "короткое замыкание").
- Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.
Технические характеристики
- Артикул производителя: 640503
- Номинальное напряжение (Un): 24 В
- Макс. рабочее напряжение (Uc): 28 В
- Максимальный ток нагрузки (IL): 300 мА
- Уровень защиты (Up): ≤ 40 В
- Номинальный ток разряда (8/20 мкс), In: 5 кА
- Максимальный ток разряда (8/20 мкс), Imax: 20 кА
- Импульсный ток (10/350 мкс), Iimp: 5 кА
- Конфигурация защиты: 1 пара + экран
- Способ монтажа: DIN-рейка 35 мм
- Степень защиты корпуса (IP): IP20
- Стандарты: IEC 61643-21, ГОСТ IEC 61643-21-2014, UL497A
