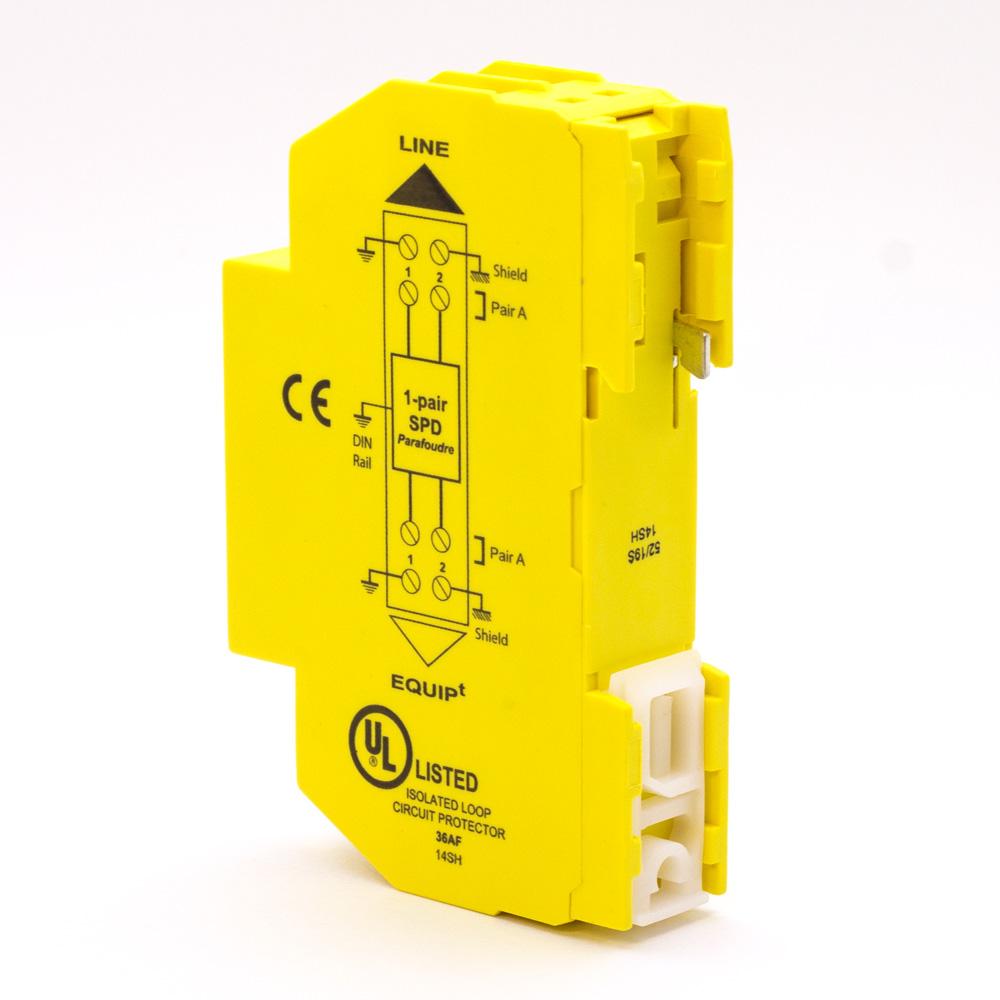

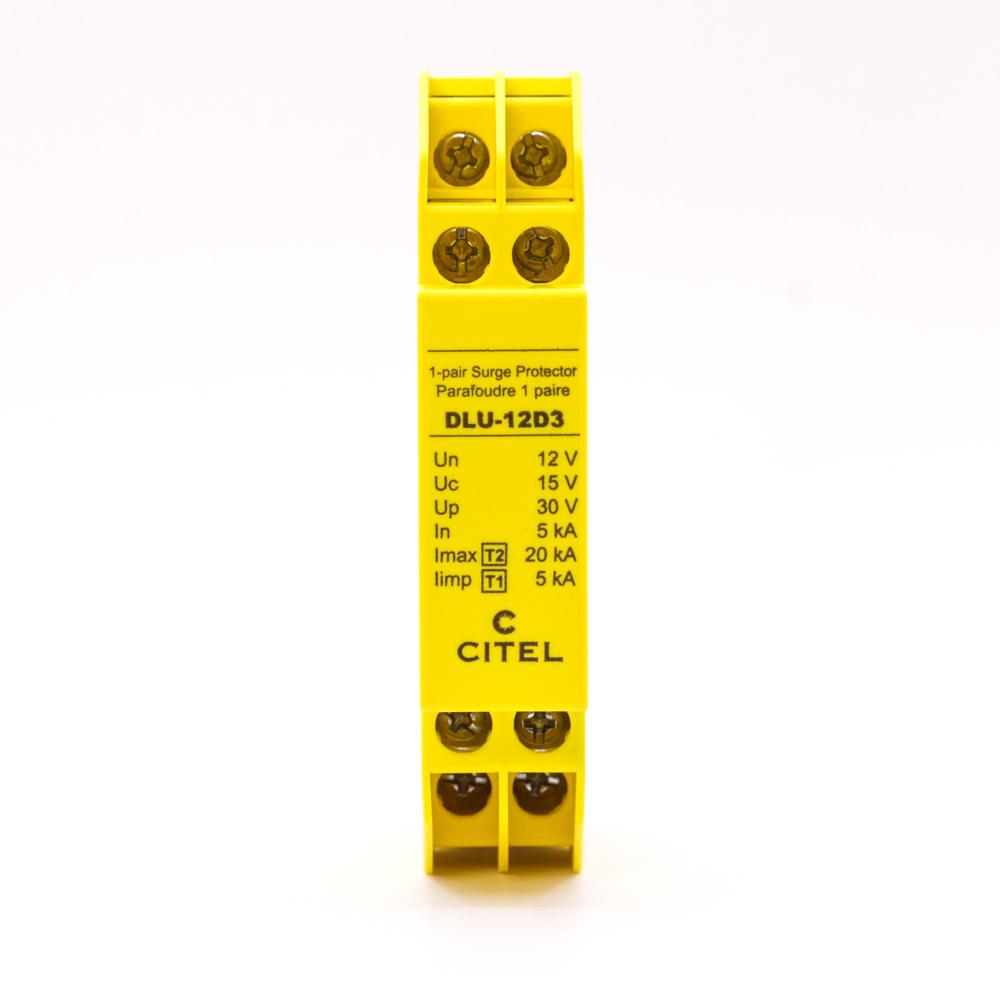

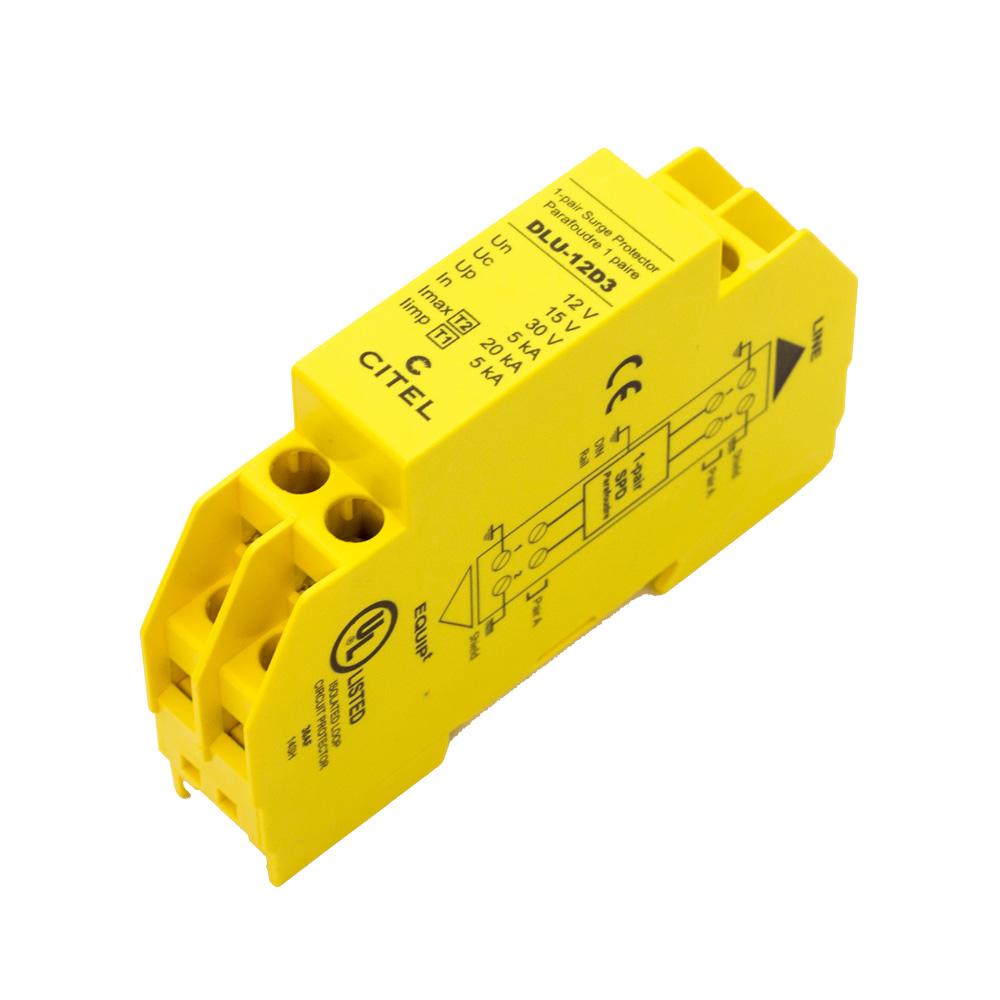

Устройство защиты от импульсных перенапряжений CITEL DLU-12D3 (артикул 640502) — это компактное и надежное решение для защиты чувствительного телекоммуникационного и сетевого оборудования от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает безопасность линий передачи данных, отводя опасные импульсные токи на землю и ограничивая напряжение до безопасного для подключенной аппаратуры уровня.
Устройство выполнено в моноблочном корпусе для монтажа на стандартную DIN-рейку 35 мм, что обеспечивает простую и удобную установку в распределительные щиты, телекоммуникационные стойки или шкафы. Принцип работы основан на использовании высокоэффективных защитных компонентов, которые в нормальном режиме не влияют на работу линии, а при возникновении импульсного перенапряжения мгновенно срабатывают. УЗИП DLU-12D3 предназначено для защиты одной пары проводов (сигнал/сигнал) вместе с экраном, подключается с помощью винтовых зажимов (сечение провода 0.4–1.5 мм²) и совместимо с такими сетями, как Profibus-FMS, Interbus, FieldBus-H1, RS232 и RS485.
Области применения
- Защита промышленных сетей передачи данных: Profibus-FMS, Interbus, FieldBus-H1.
- Защита интерфейсов последовательной связи: RS-232, RS-485, RS-422.
- Обеспечение безопасности систем автоматизации зданий (BMS) и систем диспетчеризации.
- Защита линий связи в системах охранно-пожарной сигнализации и видеонаблюдения.
- Применение в телекоммуникационных и сетевых инфраструктурах, требующих защиты низковольтных цепей.
Ключевые особенности
- Монтаж на DIN-рейку: Удобная и быстрая установка в стандартные электрощиты.
- Компактный моноблочный корпус: Экономия пространства в шкафу управления.
- Защита экранированной линии: Обеспечивает защиту как сигнальной пары, так и экрана кабеля.
- Широкий температурный диапазон: Стабильная работа от -40°C до +85°C.
- Соответствие международным стандартам: Изготовлено в соответствии с IEC 61643-21 и имеет сертификат UL497A.
Технические характеристики
- Артикул производителя: 640502
- Номинальное напряжение (Un): 12 В
- Макс. рабочее напряжение (Uc): 15 В
- Максимальный ток нагрузки (IL): 300 мА
- Номинальный ток разряда (8/20 мкс), In: 5 кА
- Максимальный ток разряда (8/20 мкс), Imax: 20 кА
- Импульсный ток (10/350 мкс), Iimp: 5 кА
- Уровень защиты (Up): ≤ 30 В
- Вносимые потери: < 1 дБ
- Максимальная частота (f max): > 3 МГц
- Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
- Степень защиты корпуса (IP): IP20
- Индикация окончания срока службы: Короткое замыкание (КЗ) линии при выходе из строя
