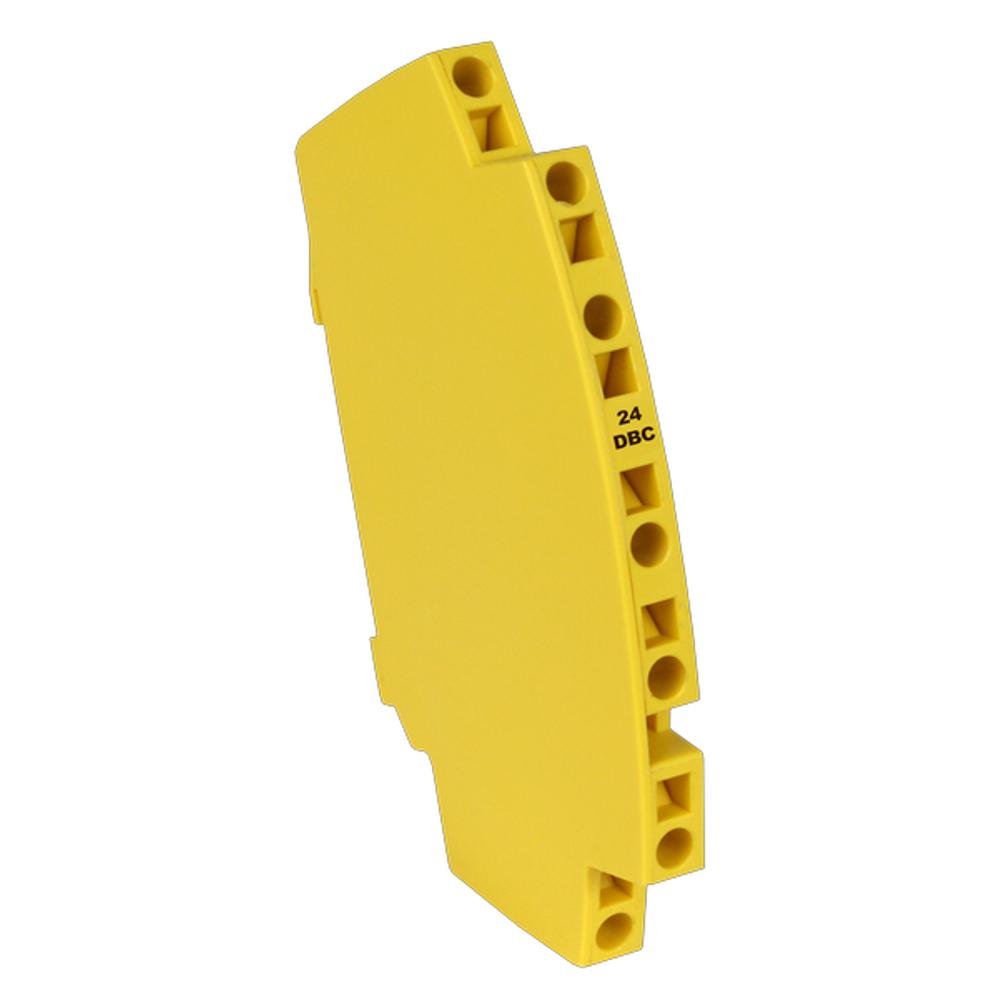

Устройство защиты от импульсных перенапряжений CITEL DLC-24DBC (артикул 641113) представляет собой моноблочный УЗИП, предназначенный для защиты одной пары телекоммуникационных линий от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту оборудования передачи данных, телефонных линий и систем с токовой петлёй 4–20 мА, предотвращая повреждение чувствительной электроники и прерывание связи.
В основе работы устройства лежит комбинированная технология защиты, включающая газовый разрядник и ограничительный диод. Такое сочетание обеспечивает эффективное отведение импульсных токов большой амплитуды и точное ограничение напряжения на защищаемой линии. УЗИП подключается последовательно в разрыв линии с помощью пружинных клемм (максимальное сечение проводника — 1,5 мм²) и монтируется на симметричную DIN-рейку 35 мм по стандарту EN 60715. Устройство совместимо со всеми типами телефонных линий и линий передачи данных, включая экранированные кабели, и соответствует требованиям стандартов IEC 61643-21, EN 61643-21 и UL497A. При срабатывании защиты происходит короткое замыкание, которое приводит к прерыванию передачи сигнала, что служит индикацией срабатывания. Замена выработавшего ресурс модуля осуществляется с помощью сменного элемента DLAM-06D3.
Области применения
- Защита телефонных линий связи и абонентских линий
- Защита линий передачи данных и интерфейсов с токовой петлёй 4–20 мА
- Защита экранированных кабелей систем связи и телеметрии
- Применение в промышленных системах автоматизации и диспетчеризации
- Защита оборудования АТС, модемов, мультиплексоров и контроллеров
Ключевые особенности
- Моноблочный компактный корпус для монтажа на DIN-рейку
- Комбинированная защита: газовый разрядник + ограничительный диод
- Защита одной пары линий с экранированием
- Сменный защитный модуль DLAM-06D3
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497A
- Сертификация UL listed
Технические характеристики
- Артикул: 641113
- Номинальное напряжение линии (Un): 24 В
- Макс. рабочее напряжение DC (Uc): 28 В
- Сеть: LS, 4–20 мА
- Макс. частота (f max.): > 20 МГц
- Макс. ток разряда (Imax, 8/20 мкс): 10 кА
- Номинальный ток разряда Линия/Линия (In L/L, 8/20 мкс): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE, 8/20 мкс): 5 кА
- Уровень защиты (Up, Line/Line, C3): 40 В
- Сопротивление линии: < 4,7 Ом
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение: пружинная клемма, макс. 1,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Модуль замены: DLAM-06D3
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A
- Сертификация: UL listed
