Устройство защиты от импульсных перенапряжений CITEL DLC-12D3 (артикул 641102) — это компактный однопарный ограничитель перенапряжений, предназначенный для защиты чувствительного телекоммуникационного и промышленного оборудования, подключенного к линиям передачи данных и сигнальным цепям. Его основная функция — отведение опасных импульсных токов, вызванных грозовыми разрядами или коммутационными перенапряжениями в сети, предотвращая повреждение дорогостоящей электроники и обеспечивая бесперебойность связи.

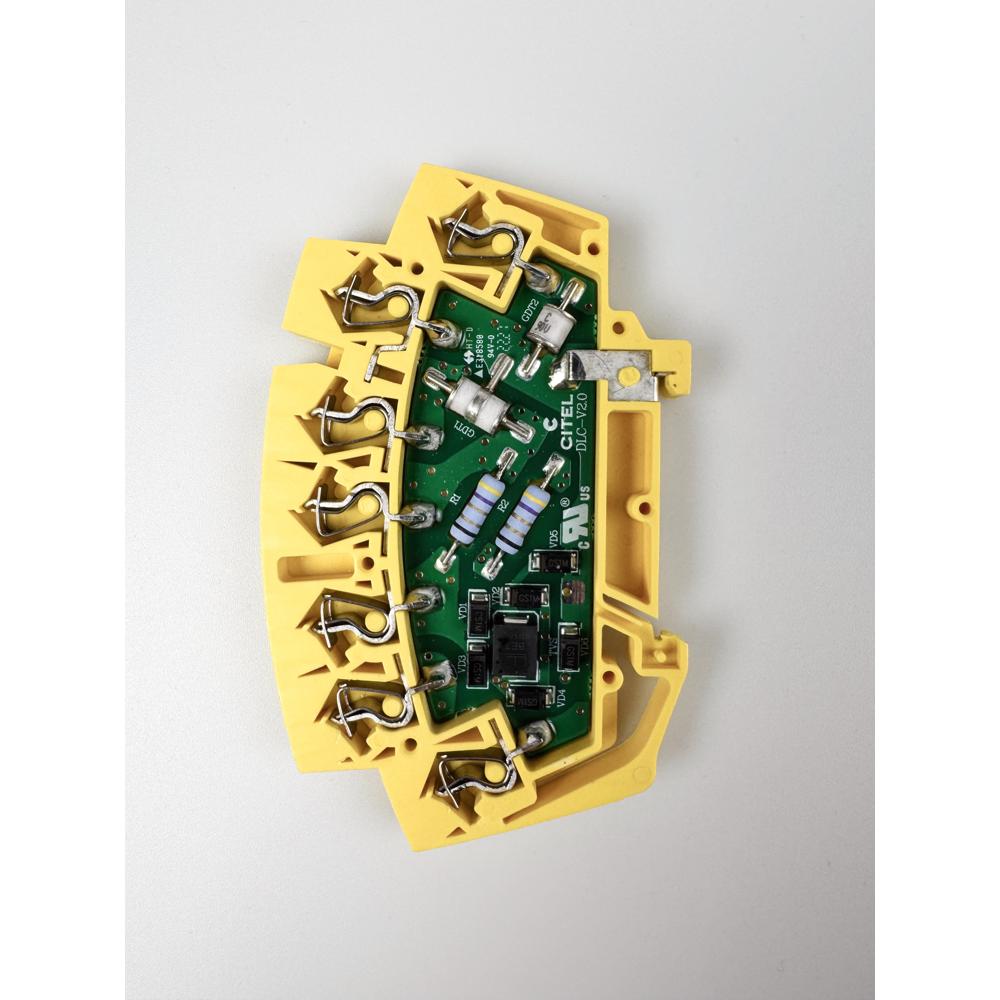

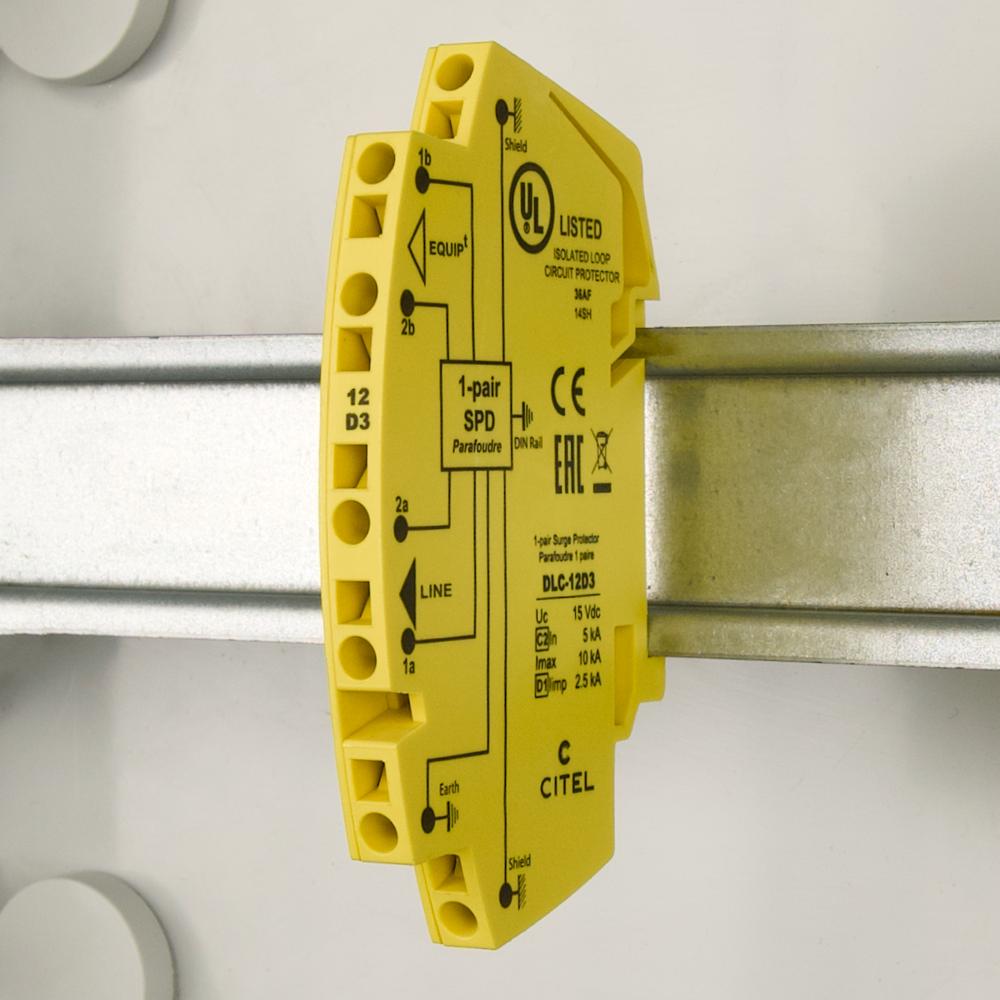

Устройство построено на гибридной технологии, сочетающей газовый разрядник (G) для отвода мощных импульсов тока и высокоскоростные ограничительные диоды (D3) для точного ограничения напряжения. Оно монтируется на стандартную симметричную DIN-рейку 35 мм и обеспечивает защиту одной витой пары с возможностью подключения экрана. УЗИП DLC-12D3 специально разработан для низковольтных цепей с номинальным напряжением 12 В и совместим с такими интерфейсами, как RS-232 и RS-485, гарантируя минимальное влияние на сигнал благодаря низким вносимым потерям.
Области применения
- Защита портов интерфейсов RS-232 и RS-485 в промышленных системах автоматизации (ПЛК, датчики, контроллеры).
- Обеспечение безопасности оборудования в системах сигнализации и контроля доступа.
- Защита терминалов и модемов в системах телеметрии и сбора данных.
- Использование в низковольтных сигнальных цепях управления (4-20 мА) и других линиях передачи данных.
- Применение в телекоммуникационных стойках и щитах для защиты вспомогательного оборудования.
Ключевые особенности
- Компактный моноблочный корпус для монтажа на DIN-рейку, экономящий место в щите.
- Гибридная технология защиты (газовый разрядник + диоды) обеспечивает быстрое срабатывание и высокую стойкость к импульсным токам.
- Защита экранированной витой пары с отдельным подключением экрана.
- Автоматическое отключение от линии при окончании срока службы устройства (режим "короткое замыкание").
- Соответствие международным стандартам безопасности IEC 61643-21, EN 61643-21, UL497A.
Технические характеристики
- Артикул производителя: 641102
- Номинальное линейное напряжение (Un): 12 В
- Максимальное длительное рабочее напряжение (Uc): 15 В
- Уровень защиты (Up): ≤ 30 В
- Номинальный импульсный ток разряда (8/20 мкс, In): 5 кА
- Максимальный импульсный ток разряда (8/20 мкс, Imax): 10 кА
- Импульсный ток (10/350 мкс, Iimp): 2.5 кА
- Максимальный линейный ток (IL): 300 мА
- Максимальная рабочая частота (f max): > 3 МГц
- Вносимые потери: < 1 дБ
- Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
- Подключение проводов: Пружинная клемма, сечение до 1.5 мм² (21-13 AWG)
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20 (только для внутренней установки)
