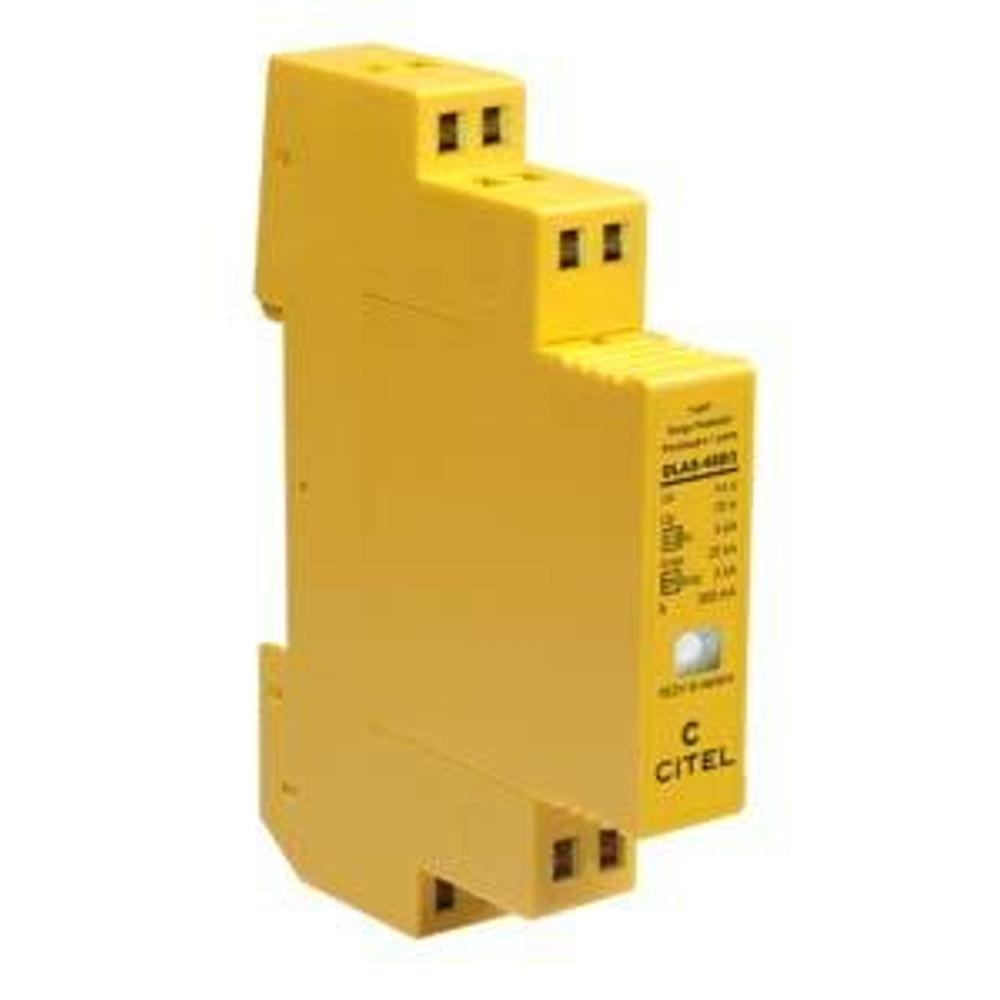

Устройство защиты от импульсных перенапряжений CITEL DLAS-24D3/R (артикул 6413034) серии DLA предназначено для защиты одной пары проводников линий передачи данных и телекоммуникационного оборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжное ограничение перенапряжений в цепях с номинальным напряжением 24 В и рабочим током сигнальной линии 4–20 мА, предотвращая повреждение чувствительной электроники и нарушение передачи данных.
В основе работы устройства лежит комбинированная технология защиты — газовый разрядник совместно с ограничительным диодом, что обеспечивает эффективное отведение импульсных токов и точное ограничение напряжения на защищаемом оборудовании. Устройство выполнено в формате модуля на DIN-рейку и устанавливается на симметричную DIN-рейку 35 мм по стандарту EN 60715, что упрощает монтаж в телекоммуникационных и распределительных шкафах. Подключение осуществляется через самозажимные пружинные клеммы (Spring terminal) с сечением проводников от 0,5 до 2,5 мм². УЗИП защищает как цепь «линия–линия» (MC), так и «линия–земля» (MD), а также обеспечивает экранирование. Встроенный красный индикатор отключения сигнализирует о срабатывании или выходе устройства из строя, а действие защиты реализовано по принципу короткого замыкания с разрывом передачи (fault mode 3). Устройство совместимо с линиями передачи данных с максимальной частотой свыше 3 МГц и вносимыми потерями менее 1 дБ, что позволяет применять его в высокоскоростных телекоммуникационных сетях без ухудшения качества сигнала.
Области применения
- Защита линий передачи данных и телекоммуникационного оборудования с напряжением 24 В
- Системы промышленной автоматизации и КИПиА с сигнальными цепями 4–20 мА
- Сети связи, структурированные кабельные системы и линии «витая пара»
- Оборудование сбора и передачи данных, работающее в условиях повышенной грозовой активности
- Шкафы автоматики и распределительные пункты с монтажом на DIN-рейку
Ключевые особенности
- Комбинированная защита: газовый разрядник + ограничительный диод
- Защита одной пары проводников с экранированием
- Высокие разрядные характеристики: Iimp 5 кА, In 5 кА, Imax 20 кА
- Визуальная сигнализация срабатывания (красный индикатор отключения)
- Удобный монтаж на DIN-рейку 35 мм и самозажимные пружинные клеммы
Технические характеристики
- Артикул: 6413034
- Производитель: CITEL
- Серия: DLA
- Номинальное напряжение (Un): 24 В
- Максимальная частота: > 3 МГц
- Вносимые потери: < 1 дБ
- Макс. линейный ток (IL): 300 мА
- Импульсный ток (Iimp): 5 кА
- Номинальный ток разряда (In): 5 кА
- Номинальный ток разряда Линия/Линия (In L/L): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE): 5 кА
- Макс. ток разряда (Imax): 20 кА
- Сопротивление линии: < 4,7 Ом
- Режим(ы) защиты: MC / MD
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: пружинные клеммы, сечение 0,5–2,5 мм²
- Формат: на DIN-рейку
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Действие защиты: short-circuit — transmission cut-off — fault mode 3
- Индикатор отключения: включён красный индикатор
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497B
- Сертификация: EAC
