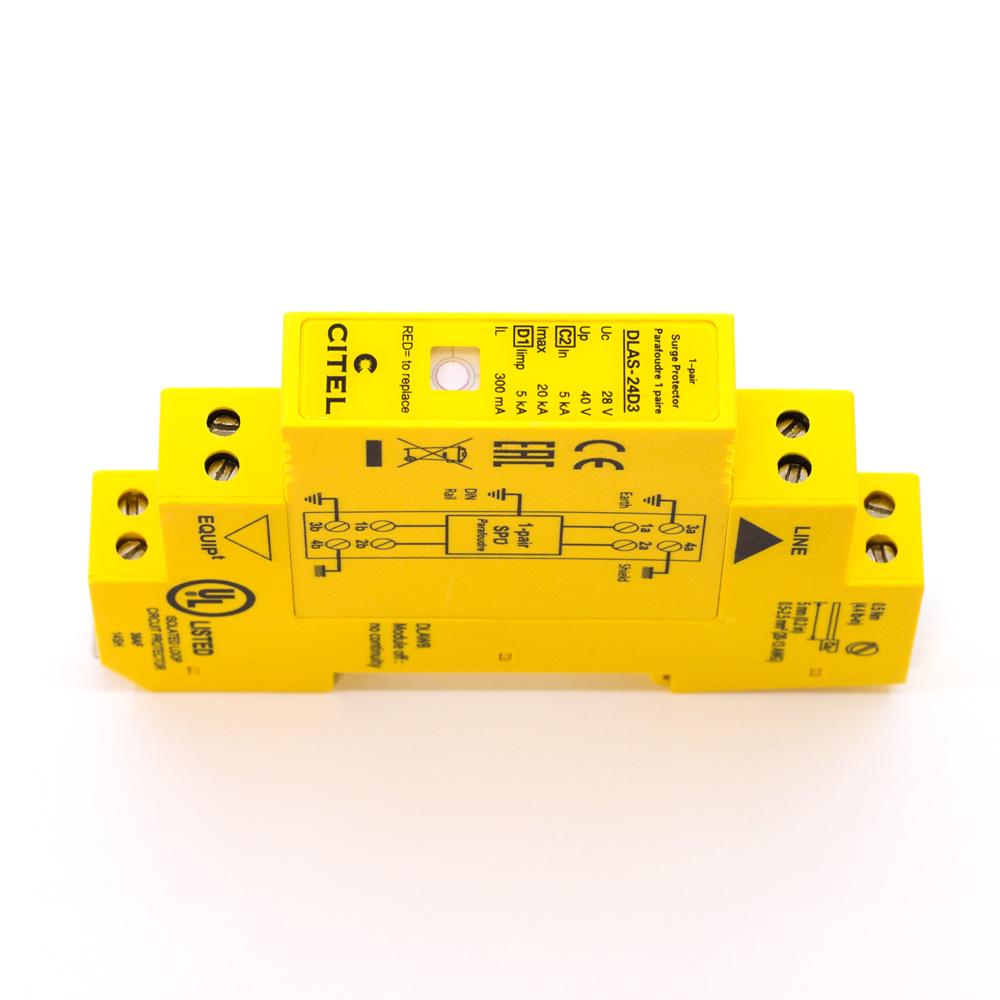

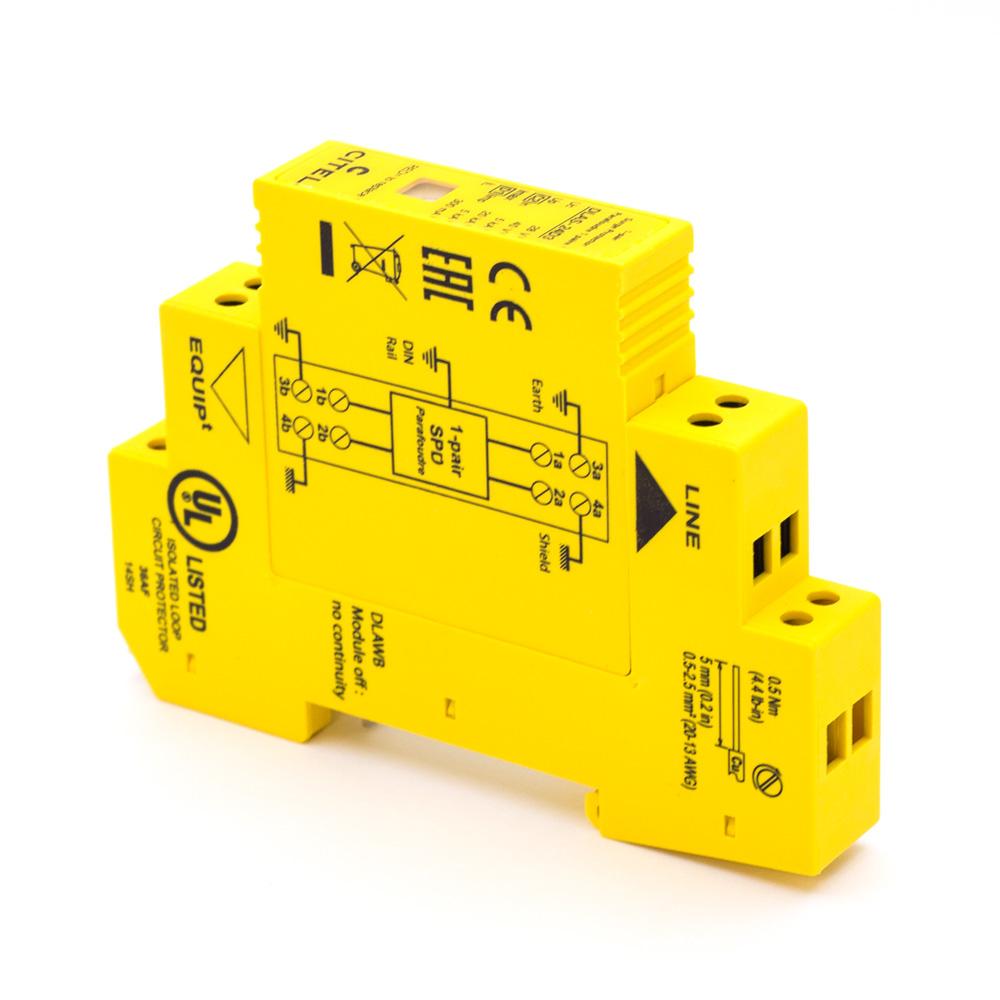

Устройство защиты от импульсных перенапряжений CITEL DLAS-24D3 предназначено для надёжной защиты телекоммуникационных и сигнальных линий данных от разрушительных воздействий импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Оно обеспечивает сохранность чувствительного электронного оборудования, такого как контроллеры, датчики и системы связи, путём отвода опасных импульсных токов на землю и ограничения напряжения на защищаемой линии до безопасного уровня (Up ≤ 40 В).

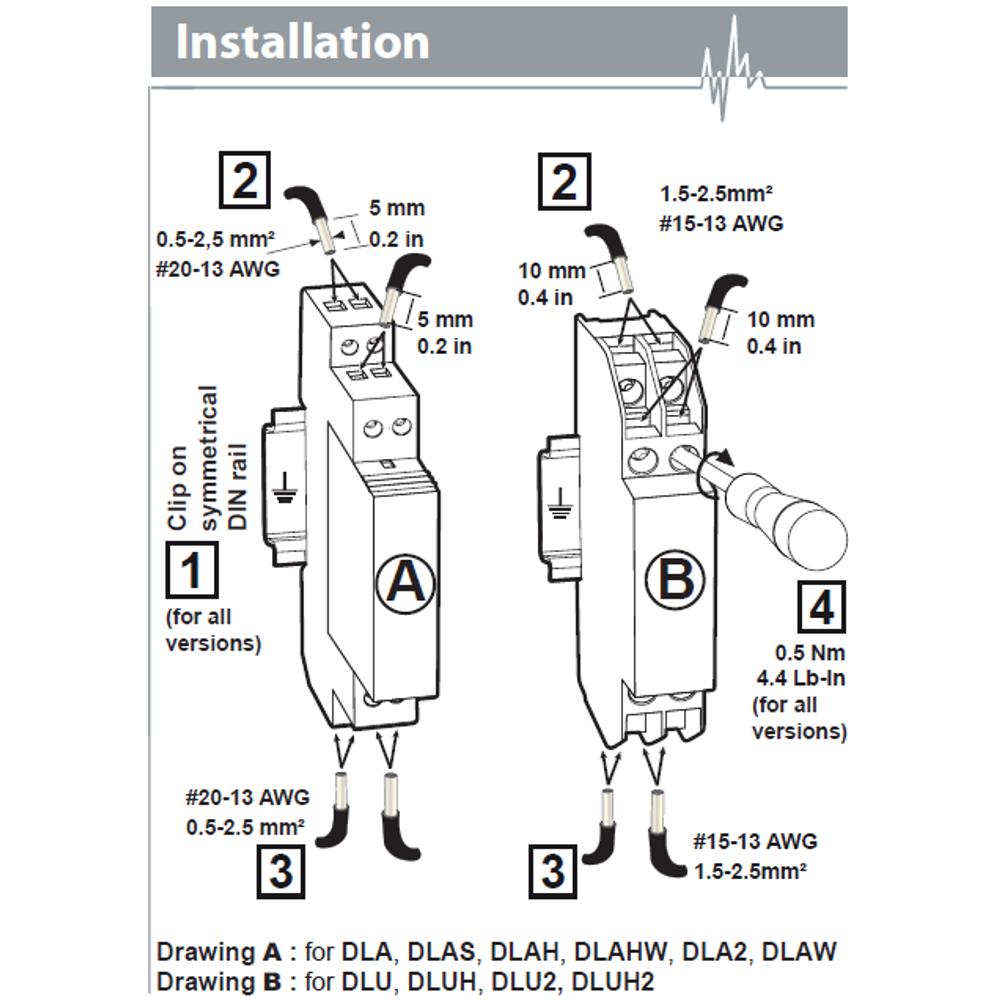

Устройство построено по комбинированной технологии с использованием газового разрядника и ограничительного диода, что обеспечивает быстрое срабатывание и высокую поглощающую способность. Оно предназначено для защиты одной пары экранированного провода в сетях с номинальным напряжением 24 В постоянного тока, например, в системах с токовым сигналом 4-20 мА. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм, а подключение проводов сечением 0.4-1.5 мм² — к винтовым зажимам. УЗИП не разрывает цепь при срабатывании, обеспечивая непрерывность работы линии, и соответствует международным стандартам безопасности.

Области применения

• Защита линий связи и передачи данных в промышленных системах автоматизации (АСУ ТП).
• Обеспечение безопасности сигнальных цепей с интерфейсом 4-20 мА, подключённых к датчикам давления, температуры, уровня.
• Интеграция в системы телеметрии, диспетчеризации и сбора данных (SCADA).
• Защита портов ввода-вывода программируемых логических контроллеров (ПЛК), частотных преобразователей.
• Использование в системах пожарной и охранной сигнализации для защиты линий связи.

Ключевые особенности

• Компактный монтаж на DIN-рейку для удобной установки в стандартные электрощиты и шкафы управления.
• Визуальная индикация состояния с помощью красного светодиода, сигнализирующего о срабатывании защиты.
• Технология «без отключения линии» гарантирует непрерывность сигнала даже во время работы защиты.
• Высокая стойкость к импульсным токам с максимальным током разряда (Imax) до 20 кА.
• Сертификация по международным стандартам (IEC 61643-21, UL497B) и наличие маркировок UL и EAC.

Технические характеристики

• Номинальное напряжение линии (Un): 24 В
• Макс. рабочее напряжение постоянного тока (Uc): 28 В
• Максимальный ток разряда (Imax, 8/20 мкс): 20 кА
• Номинальный ток разряда (In, 8/20 мкс): 5 кА
• Импульсный ток (Iimp, 10/350 мкс): 5 кА
• Уровень защиты (Up): ≤ 40 В
• Максимальный линейный ток (IL): 300 мА
• Вносимые потери: < 1 дБ
• Конфигурация защиты: 1 пара + экранирование (MC/MD)

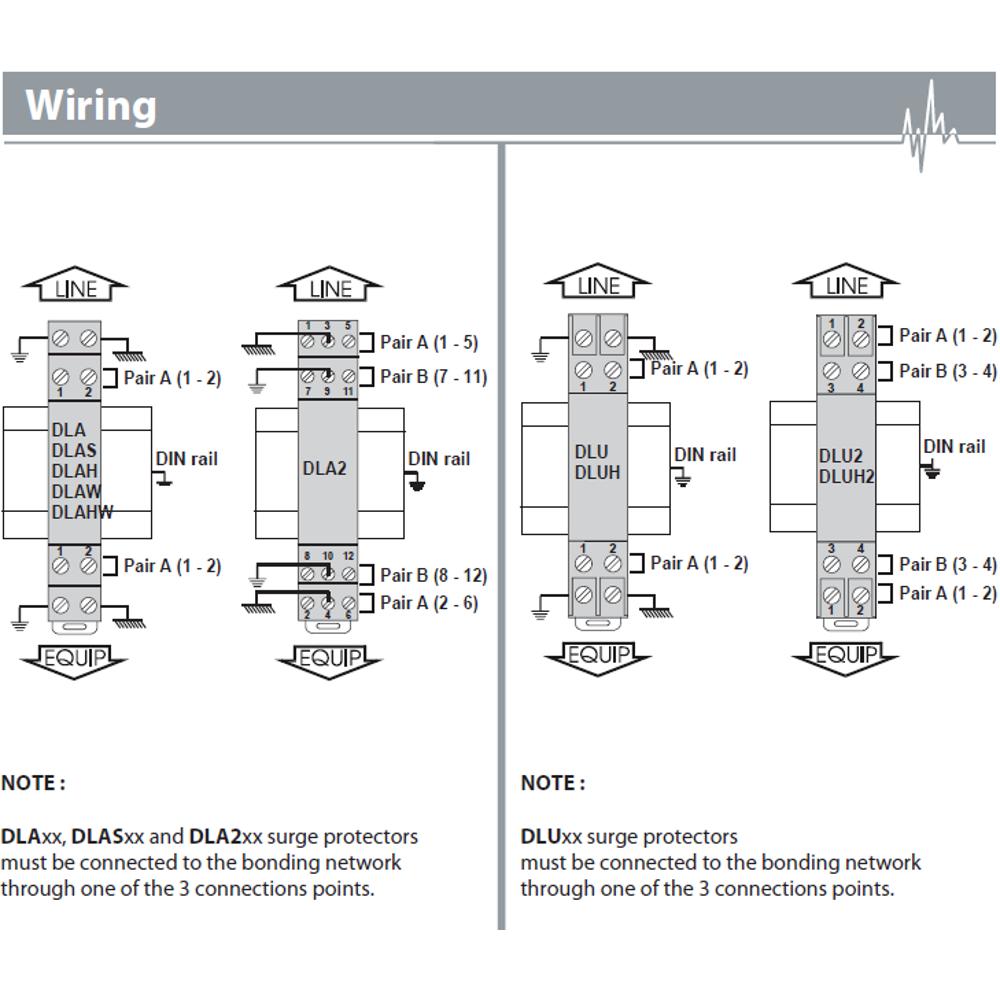

• Подключение: Винтовые зажимы для проводов 0.4–1.5 мм²
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
